チャンネル設定について

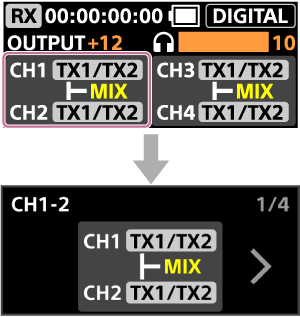

レシーバーステータス画面で、チャンネル設定の表示をコントロールホイール／ボタンで選択またはタッチすると、選択したチャンネルの出力設定画面が表示されます。

カメラで録音を開始する前に、レシーバーの出力設定を選択します。

MIX/SEP設定について

複数のマイクロホンに入力された音声を1つにまとめて出力するか、別々に出力するかを設定することができます。

  • MIX

    複数のマイクロホンに入力された音声をミックスして出力します。

  • SEP

    複数のマイクロホンに入力された音声を、それぞれ異なるチャンネルに出力します。

出力先の設定について

複数のマイクロホンに入力された音声を指定したチャンネルに出力することができます。

2台のマイクロホンを使う場合

2台のマイクロホン（TX1、TX2）に入力された音声の出力先をCH1-2またはCH3-4から選択します。

以下は、CH1-2に2台のマイクロホンの音声を出力する例です。マイクロホンの音声をCH3-4に出力することもできます。

出力先 MIX/SEP設定 CH1の音声 CH2の音声 CH3の音声 CH4の音声
CH1-2 TX1/TX2: MIX TX1 + TX2 TX1 + TX2 ― ―
CH1-2 TX1/TX2: SEP TX1 TX2 ― ―

2台のマイクロホンとレシーバーに接続した外部マイクを使う場合

2台のマイクロホン（TX1、TX2）と外部マイクに入力された音声の出力先をCH1-2またはCH3-4から選択します。

以下は、CH1-2に2台のマイクロホンの音声、CH3-4に外部マイクの音声を出力する例です。外部マイクは［3.5］と表示されます。マイクロホンの音声をCH3-4、外部マイクの音声をCH1-2に出力することもできます。

出力先 MIX/SEP設定 CH1の音声 CH2の音声 CH3の音声 CH4の音声
CH1-2 TX1/TX2: MIX TX1 + TX2 TX1 + TX2 ― ―
CH1-2 TX1/TX2: SEP TX1 TX2 ― ―
CH3-4 3.5: MIX ― ― 3.5 MIC (Stereo) 3.5 MIC (Stereo)
CH3-4 3.5: SEP ― ― 3.5 MIC (Stereo) L側 3.5 MIC (Stereo) R側

4台のマイクロホンを使う場合

4台のマイクロホン（TX1、TX2、TX3、TX4）に入力された音声の出力先をCH1-2またはCH3-4から選択します。

以下は、CH1-2にTX1とTX2の音声、CH3-4にTX3とTX4の音声を出力する例です。TX1とTX2の音声をCH3-4に、TX3とTX4の音声をCH1-2に出力することもできます。

出力先 MIX/SEP設定 CH1の音声 CH2の音声 CH3の音声 CH4の音声
CH1-2 TX1/TX2: MIX TX1 + TX2 TX1 + TX2 ― ―
CH1-2 TX1/TX2: SEP TX1 TX2 ― ―
CH3-4 TX3/TX4: MIX ― ― TX3 + TX4 TX3 + TX4
CH3-4 TX3/TX4: SEP ― ― TX3 TX4

4台のマイクロホンの音声をミックスして、各チャンネルに出力することもできます。その場合、MIX/SEP設定を変更して、[TX1-4]が表示されていること確認してください。

出力先 MIX/SEP設定 CH1の音声 CH2の音声 CH3の音声 CH4の音声
CH1-2 TX1-4: MIX TX1 + TX2 + TX3 + TX4 TX1 + TX2 + TX3 + TX4 ― ―
CH3-4 TX1-4: MIX ― ― TX1 + TX2 + TX3 + TX4 TX1 + TX2 + TX3 + TX4

ご注意

  • チャンネル設定を行ったあとに［MODE SELECT］の設定を変更すると、チャンネル設定は初期状態に戻ります。［MODE SELECT］の設定を変更した場合は、チャンネル設定をし直してください。
