Sistem Audio RumahGTK-XB72

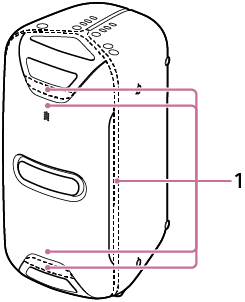

Hadapan

1. Lampu Pembesar Suara

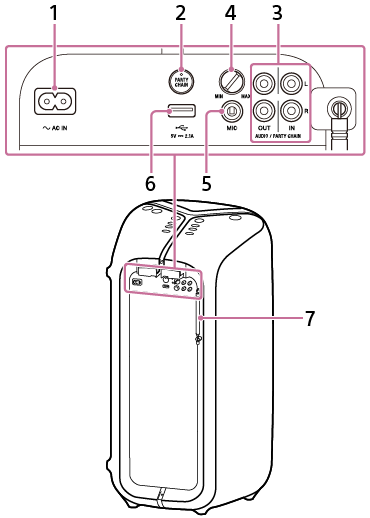

Belakang

1. Jek AC IN

2. Butang PARTY CHAIN dengan penunjuk

3. Jek-jek output dan input audio

   Gunakan kord audio (tidak dibekalkan) untuk membuat salah satu sambungan seperti berikut:

   Jek-jek AUDIO/PARTY CHAIN OUT L/R

   • Sambung ke jek-jek input audio kelengkapan pilihan.

   • Sambung ke sistem audio lain untuk menikmati fungsi Party Chain

   Jek-jek AUDIO/PARTY CHAIN IN L/R

   • Sambung ke jek-jek output audio TV atau kelengkapan audio/video. Bunyi dikeluarkan melalui sistem ini.

   • Sambung ke sistem audio lain untuk menikmati fungsi Party Chain

4. Tombol aras MIC (MIN/MAX)

5. Jek MIC

6. Port (USB)

   Gunakan untuk menyambung peranti USB.

7. Antena radio FM

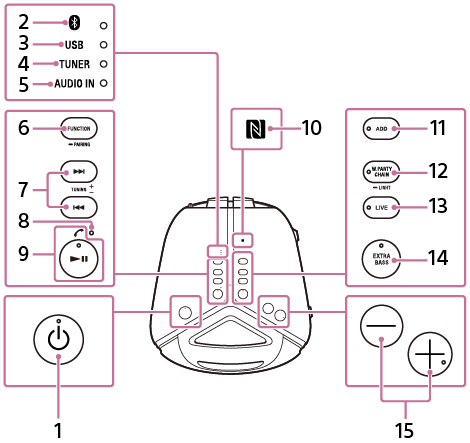

Atas

1. Butang (kuasa) dengan penunjuk

2. Penunjuk (BLUETOOTH)

3. Penunjuk USB

4. Penunjuk TUNER

5. Penunjuk AUDIO IN

6. Butang FUNCTION/PAIRING

   • Tekan berulang kali untuk memilih fungsi BLUETOOTH, USB, TUNER, atau AUDIO IN.

   • Semasa fungsi BLUETOOTH dipilih, tekan dan tahan untuk mengaktifkan pasangan BLUETOOTH.

   • Tekan untuk menghentikan demonstrasi bunyi terbina dalam.

7. Butang-butang /(sebelumnya/seterusnya)

   Tekan untuk memilih runut atau fail.

   Butang-butang TUNING +/–

   Tekan untuk menala ke stesen FM.

8. Mikrofon terbina dalam

9. Butang(main/jeda)/(panggilan)^*

10. (N-Mark)

11. Butang ADD dengan penunjuk

12. Butang W.PARTY CHAIN/LIGHT dengan penunjuk

13. Butang LIVE dengan penunjuk

14. Butang EXTRA BASS dengan penunjuk

15. Butang-butang –/+ (kelantangan)^*

    Tekan untuk melaraskan kelantangan.

^* (main/jeda)/(panggilan) + (kelantangan) mempunyai titik sentuhan. Gunakan titik sentuhan sebagai rujukan semasa mengendalikan sistem.
