Struktur des gemeinsamen Bereichs der Bildschirme

In diesem Thema wird die Struktur des gemeinsamen Bereichs der Bildschirme beschrieben.

  1. Kameraname

    Zeigt den Namen der Kamera an.

    Sie können den Namen mithilfe von [Network] > [Camera Name] im Webmenü ändern.

    Die Hintergrundfarbe ändert sich abhängig vom externen Tally-Signal.

  2. Netzschalter

    Wenn das Gerät eingeschaltet wird, wird ein Haken im Punkt [Power ON] im Schaltermenü angezeigt.

    Sie können den Netzschalter drücken und im Schaltermenü [Power Standby] auswählen, um die Stromversorgung des Geräts in den Bereitschaftszustand zu versetzen.

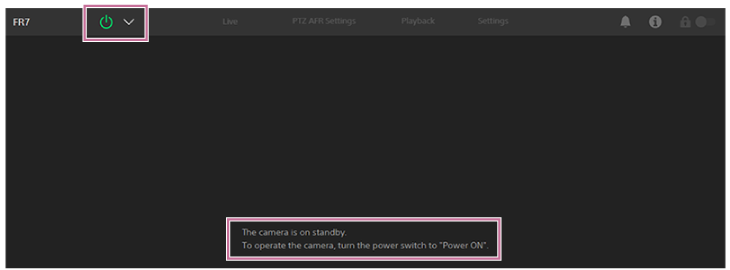

    Im Bereitschaftsmodus wird der folgende Bildschirm angezeigt.

    Um das Gerät wieder einzuschalten, drücken Sie den Netzschalter und wählen im Schaltermenü [Power ON].

  3. Umschalt-Registerkarten des Betriebsbildschirms

    Drücken Sie auf eine Registerkarte, um den entsprechenden Betriebsbildschirm anzuzeigen.

    Registerkarte [Live]: Live-Betriebsbildschirm anzeigen.

    Registerkarte [PTZ AFR Settings]: Einstellungsbildschirm der PTZ-Bildausschnitt-Steuerung anzeigen.

    Registerkarte [Playback]: Wiedergabe-Betriebsbildschirm anzeigen.

    Registerkarte [Settings]: Einstellungsbildschirm anzeigen (Webmenü).

  4. PoE++-Anzeige, Warnung vor anormaler Temperatur

    Bei Verbindung mit einer PoE++-Quelle wird „PoE++“ angezeigt. Falls eine anormale Temperatur auftritt, wird das Zeichen (Temperaturwarnung) angezeigt.

  5. Benachrichtigungssymbol

    Wenn eine Meldung eintrifft, ändert sich das Benachrichtigungssymbol wie unten abgebildet.

    (Benachrichtigungen aktiv)

    Gehen Sie wie nach der im Kamerabildbereich angezeigten Meldung erforderlich vor.

    Hinweis

    • Meldungen werden nicht angezeigt, wenn [Monitoring] > [Output Display] > [HDMI/Stream] im Webmenü auf [Off] gesetzt ist. Setzen Sie die Einstellung auf [On], um den Inhalt von Meldungen prüfen zu können.

  6. Taste (Kamerastatus)

    Drücken Sie auf diese Taste, um Informationen zum aufgezeichneten Kamerabild/Ausgabebildsignal, zum Objektiv und zum Status des Objektivcontrollers (Option) auf einem separaten Bildschirm anzuzeigen.

    Wenn eine auf den Objektivcontroller (Option) bezogene Meldung erscheint, wechselt die Anzeige wie unten abgebildet.

  7. Sperrschalter für Bildschirmbedienung

    (Bedienung freigeben): Schieben Sie den Schalter nach links, um die Bedienung des Live- und Wiedergabe-Betriebsbildschirms freizugeben.

    (Bedienung sperren): Schieben Sie den Schalter nach rechts, um die Bedienung des Live- und Wiedergabe-Betriebsbildschirms zu sperren und versehentliche Fehlbedienung zu verhindern.
