Montaggio di un microfono (in vendita separatamente)

L’unità consente il montaggio di un microfono (in vendita separatamente).

  1. Inserire il microfono (A) nel portamicrofono (B).

    Nota

    • Prima di collegare o scollegare un microfono, assicurarsi di impostare il selettore INPUT1 (LINE/MIC/MIC+48V) su una posizione diversa da “MIC+48V”. Collegare/scollegare un cavo a/da un microfono o da un dispositivo esterno mentre l’interruttore è impostato su “MIC+48V” può causare un forte rumore o un malfunzionamento del microfono.
  2. Collegare il cavo del microfono al connettore INPUT1 o al connettore INPUT2.
  3. Impostare i selettori INPUT1/INPUT2 (LINE/MIC/MIC+48V) (C/D) in base al tipo di microfono.

    MIC: Microfono dinamico, microfono con alimentazione a batteria

    MIC+48V: Microfono con alimentazione phantom +48 V

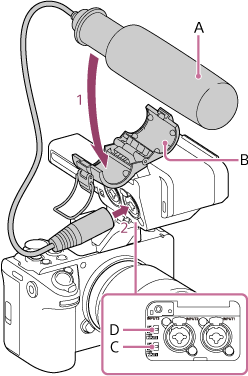

    Illustrazione della posizione di montaggio del microfono e della posizione dell’interruttore

  4. Inserire il cavo del microfono nel fermacavo (E).

    Illustrazione della posizione del fermacavi

Suggerimento

  • Se non è possibile inserire saldamente il microfono nel portamicrofono, utilizzare l’adattatore fornito con il microfono stesso.
  • Con certi obiettivi, è possibile che l’estremità anteriore del microfono risulti visibile nell’immagine ripresa dall’unità. Regolare la posizione del microfono.
