Configurazione delle operazioni di base

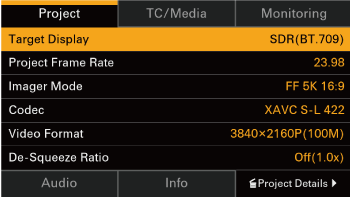

Prima di iniziare le riprese, configurare il funzionamento di base dell’unità usando [Progetto] nel menu, in base all’applicazione di utilizzo.
Modalità imager e formati di registrazione
I formati di registrazione (codec, dimensioni dell’immagine, frequenza dei fotogrammi) e le frequenze di scatto disponibili variano come segue a seconda della combinazione [Freq. fotogram. progetto] e [Modo sensore immagini].
XAVC HS-L 422 / XAVC HS-L 420 / XAVC S-L 422
| XAVC HS-L 422 | XAVC HS-L 420 | XAVC S-L 422 | |||
|---|---|---|---|---|---|
| [Freq. fotogram. progetto] | [Modo sensore immagini] | 3840×2160P | 3840×2160P | 3840×2160P | 1920×1080P |
| 119.88/100 | FF 5K 16:9 | Fisso | Fisso | Fisso | – |
| FFc 4.5K 16:9 | Fisso | Fisso | Fisso | – | |
| 59.94/50 | FF 5K 16:9 | Fino a 120fps Fino a 60fps1) |
Fino a 120fps Fino a 60fps1) |
Fino a 120fps Fino a 60fps1) |
Fino a 240fps |
| FFc 4.5K 16:9 | Fino a 120fps | Fino a 120fps | Fino a 120fps | – | |
| S35 3.2K 16:9 | – | – | – | Fino a 240fps | |
| 29.97/25 | FF 5K 16:9 | – | – | Fino a 120fps Fino a 60fps1) |
Fino a 240fps |
| FFc 4.5K 16:9 | – | – | Fino a 120fps | – | |
| S35 3.2K 16:9 | – | – | – | Fino a 240fps | |
| 23.98 | FF 5K 16:9 | Fino a 120fps Fino a 60fps1) |
Fino a 120fps Fino a 60fps1) |
Fino a 120fps Fino a 60fps1) |
Fino a 240fps |
| FFc 4.5K 16:9 | Fino a 120fps | Fino a 120fps | Fino a 120fps | – | |
| S35 3.2K 16:9 | – | – | – | Fino a 240fps | |
1)Quando è attivata Dual Gain
XAVC S-L 420 / XAVC S-I
| XAVC S-L 420 | XAVC S-I | |||||
|---|---|---|---|---|---|---|
| [Freq. fotogram. progetto] | [Modo sensore immagini] | 3840×2160P | 1920×1080P | 4096×2160P | 3840×2160P | 1920×1080P |
| 119.88/100 | FF 5K 16:9 | Fisso | Fisso | – | – | – |
| FFc 4.5K 16:9 | Fisso | – | – | – | – | |
| S35 3.2K 16:9 | – | Fisso | – | – | – | |
| 59.94/50 | FF 5K 17:9 | – | – | Fino a 120fps Fino a 60fps1) |
– | – |
| FF 5K 16:9 | Fino a 120fps Fino a 60fps1) |
Fino a 240fps | – | Fino a 120fps Fino a 60fps1) |
Fino a 240fps | |
| FFc 4.5K 17:9 | – | – | Fino a 120fps | – | – | |
| FFc 4.5K 16:9 | Fino a 120fps | – | – | Fino a 120fps | – | |
| S35 3.2K 16:9 | – | Fino a 240fps | – | – | Fino a 240fps | |
| 29.97/25 | FF 5K 17:9 | – | – | Fino a 120fps Fino a 60fps1) |
– | – |
| FF 5K 16:9 | Fino a 120fps Fino a 60fps1) |
Fino a 240fps | – | Fino a 120fps Fino a 60fps1) |
Fino a 240fps | |
| FFc 4.5K 17:9 | – | – | Fino a 120fps | – | – | |
| FFc 4.5K 16:9 | Fino a 120fps | – | – | Fino a 120fps | – | |
| S35 3.2K 16:9 | – | Fino a 240fps | – | – | Fino a 240fps | |
| 23.98 | FF 5K 17:9 | – | – | Fino a 120fps Fino a 60fps1) |
– | – |
| FF 5K 16:9 | Fino a 120fps Fino a 60fps1) |
Fino a 240fps | – | Fino a 120fps Fino a 60fps1) |
Fino a 240fps | |
| FFc 4.5K 17:9 | – | – | Fino a 120fps | – | – | |
| FFc 4.5K 16:9 | Fino a 120fps | – | – | Fino a 120fps | – | |
| S35 3.2K 16:9 | – | Fino a 240fps | – | – | Fino a 240fps | |
| 24 | FF 5K 17:9 | – | – | Fino a 120fps Fino a 60fps1) |
– | – |
| FFc 4.5K 17:9 | – | – | Fino a 120fps | – | – | |
1)Quando è attivata Dual Gain
X-OCN / HDMI RAW
| X-OCN | HDMI RAW | ||||
|---|---|---|---|---|---|
| [Freq. fotogram. progetto] | [Modo sensore immagini] | LT | C1 | C2 | |
| 59.94/50 | FF 5K 3:2 | Fisso | Fisso | Fisso | – |
| FF 5K 17:9 | Fisso | Fisso | Fisso | – | |
| FF 5K 16:9 | Fisso | Fisso | Fisso | – | |
| FFc 4.5K 17:9 | – | – | – | Fisso | |
| FFc 4.5K 16:9 | – | – | – | Fisso | |
| FFc 3.8K 16:9 | Fisso | Fisso | Fisso | – | |
| 29.97/25 | FF 5K 3:2 | Fisso | Fisso | Fisso | – |
| FF 5K 17:9 | Fisso | Fisso | Fisso | – | |
| FF 5K 16:9 | Fisso | Fisso | Fisso | – | |
| FFc 4.5K 17:9 | – | – | – | Fisso | |
| FFc 4.5K 16:9 | – | – | – | Fisso | |
| FFc 3.8K 16:9 | Fisso | Fisso | Fisso | – | |
| 23.98 | FF 5K 3:2 | Fisso | Fisso | Fisso | – |
| FF 5K 17:9 | Fisso | Fisso | Fisso | – | |
| FF 5K 16:9 | Fisso | Fisso | Fisso | – | |
| FFc 4.5K 17:9 | – | – | – | Fisso | |
| FFc 4.5K 16:9 | – | – | – | Fisso | |
| FFc 3.8K 16:9 | Fisso | Fisso | Fisso | – | |
| 24 | FF 5K 3:2 | Fisso | Fisso | Fisso | – |
| FF 5K 17:9 | Fisso | Fisso | Fisso | – | |
| FF 5K 16:9 | Fisso | Fisso | Fisso | – | |
| FFc 4.5K 17:9 | – | – | – | Fisso | |
| FFc 3.8K 16:9 | Fisso | Fisso | Fisso | – | |

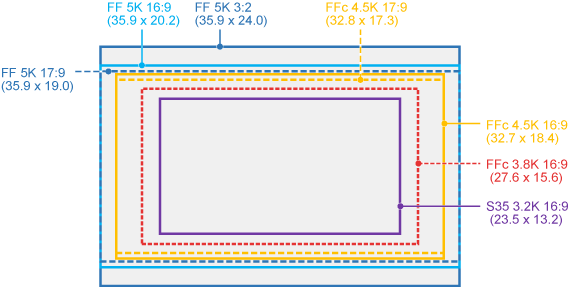

Dimensione immagine reale
L’unità supporta riprese con le seguenti dimensioni reali dell’immagine (Unità: mm).
| [Modo sensore immagini] | Elementi immagine reale |
|---|---|
| FF 5K 3:2 | 4992×3328 |
| FF 5K 16:9 | 4992×2808 |
| FF 5K 17:9 | 4992×2632 |
| FFc 4.5K 16:9 | 4552×2560 |
| FFc 4.5K 17:9 | 4552×2400 |
| FFc 3.8K 16:9 | 3840×2160 |
| S35 3.2K 16:9 | 3264×1836 |
