Lato sinistro / Lato anteriore

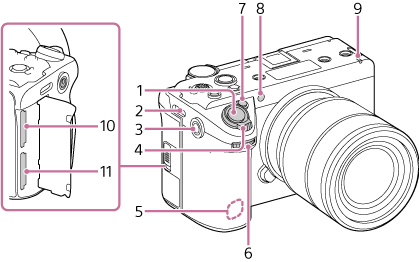

Illustrazione della parte anteriore della telecamera. Il lato su cui è montato l’obiettivo è la parte anteriore della telecamera. Le parti 7, 1, 4, 6 e 5 sono disposte in diagonale sopra e a sinistra dell’obiettivo, dall’alto verso il basso. Le parti 8 e 9 si trovano sopra l’obiettivo, da sinistra a destra. Le parti 2 e 3 si trovano sul lato superiore sinistro. Le parti 10 e 11 si trovano sul lato.

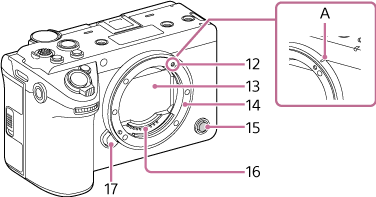

Illustrazione della telecamera con l’obiettivo rimosso. L’innesto e la parte 13 si trovano al centro della parte anteriore. La parte 12 (A) si trova nella parte superiore destra dell’innesto. Le parti 16 e 14 si trovano all’interno del supporto. La parte 17 si trova nella parte inferiore sinistra dell’innesto. La parte 15 si trova in basso a destra.

  1. Pulsante Grab

    È possibile assegnargli delle funzioni specifiche.

  2. Attacco tracolla (venduta separatamente)

  3. Foro filettato per accessori

    Compatibile con viti 1/4-20 UNC

    Collegare gli accessori utilizzando viti di lunghezza non superiore a 5,5 mm. Se si utilizza una vite più lunga di 5,5 mm non sarà possibile fissare saldamente l’accessorio all’unità e l’unità potrebbe subire danni.

  4. Levetta dello zoom

  5. Antenna LAN wireless (integrata)

    Coprire quest’area con la mano o con altri oggetti potrebbe interrompere la connessione Wi-Fi.

  6. Manopola programmabile

    Regola il diaframma, il valore di guadagno e altre impostazioni.

  7. Pulsante programmabile 1

  8. Sensore di luce visibile + IR

    Nota

    • Non coprire con le mani mentre si riprende.

  9. Spia di registrazione/tally (anteriore)

    Si illumina all’avvio della registrazione. Lampeggia quando la capacità rimanente della scheda di memoria è scarsa.

  10. Slot per scheda CFexpress Type A o scheda SD (SLOT A)
  11. Slot per scheda CFexpress Type A o scheda SD (SLOT B)

  12. Indice di montaggio

    L’innesto dell’obiettivo ha una sporgenza a forma di barretta (A) sul lato. Serve da guida quando si installa un obiettivo.

    È possibile montare un obiettivo con innesto A-mount (venduto separatamente) utilizzando un adattatore di montaggio LA-EA3/LA-EA4/LA-EA5 (venduto separatamente).

    Nota

    • È supportata solo la messa a fuoco manuale.
    • È disponibile la stabilizzazione dell’immagine integrata nel corpo macchina.

  13. Sensore immagine

    Nota

    • Non toccare direttamente con le mani.
  14. Innesto
  15. Pulsante programmabile 6

  16. Contatti di segnale obiettivo

    Nota

    • Non toccare direttamente con le mani.
  17. Pulsante di sblocco dell’obiettivo
