Diagrammi a blocchi

I diagrammi a blocchi si riferiscono all’audio e al menu [Audio].

[Ingresso audio] (CH1 e CH2)

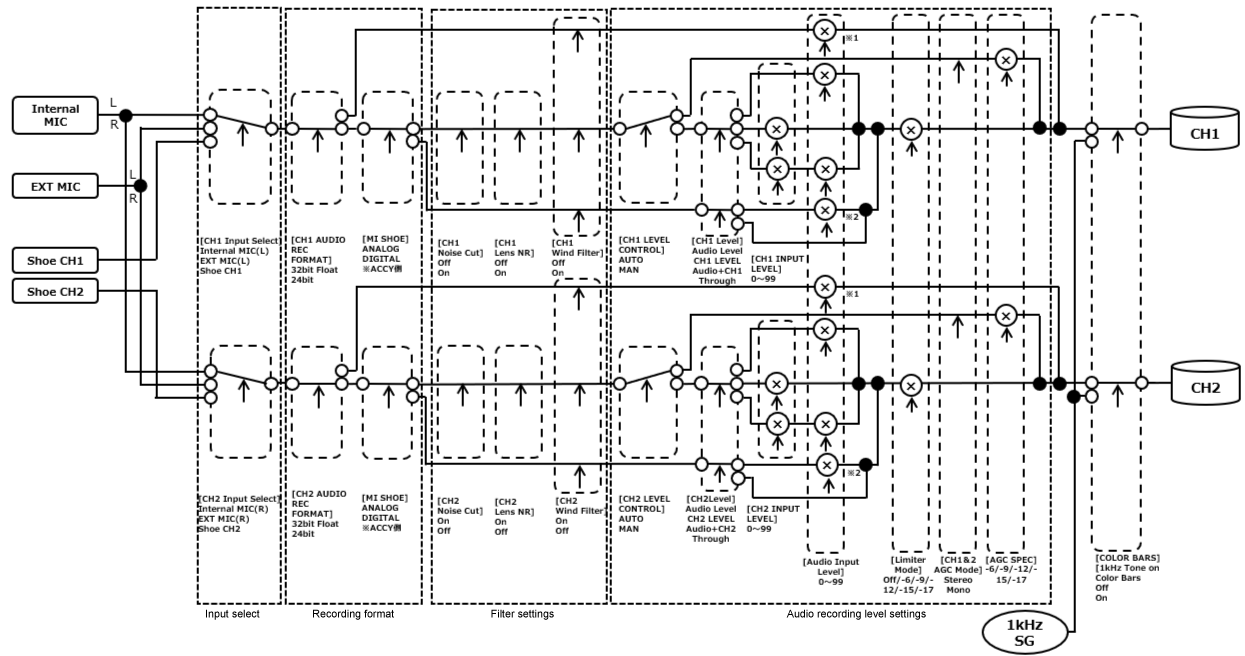

Schema a blocchi dell’ingresso audio CH1 e CH2

*1: Disattivato quando l’adattatore XLR è impostato su AUTO

*2: Disattivato quando XLR-H2 e XLR-A4 sono impostati su AUTO

* Impostare utilizzando [Audio] – [Ingresso audio] – [Controllo del livello CH1] su [Controllo del livello CH2] nel menu per l’ingresso audio da un adattatore XLR.

[Ingresso audio] (CH3 e CH4)

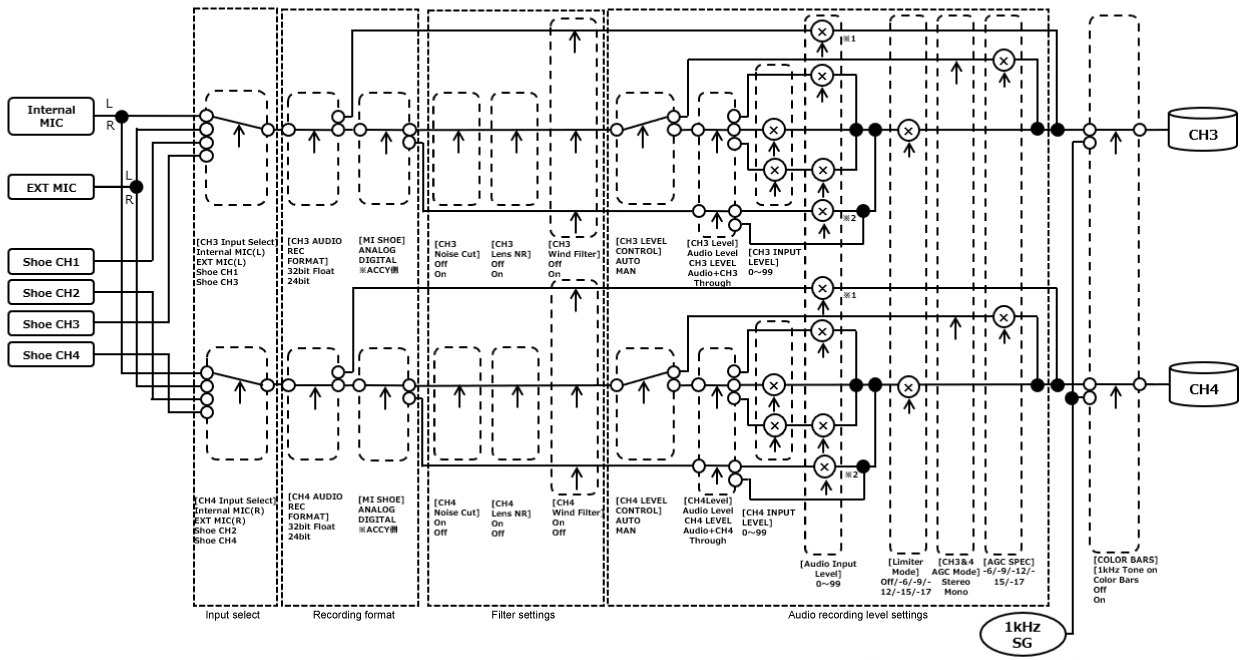

Schema a blocchi dell’ingresso audio CH3 e CH4

*1: Disattivato quando l’adattatore XLR è impostato su AUTO

*2: Disattivato quando XLR-H2 e XLR-A4 sono impostati su AUTO

* Impostare utilizzando [Audio] – [Ingresso audio] – [Controllo del livello CH1] su [Controllo del livello CH3] nel menu per l’ingresso audio da un adattatore XLR.

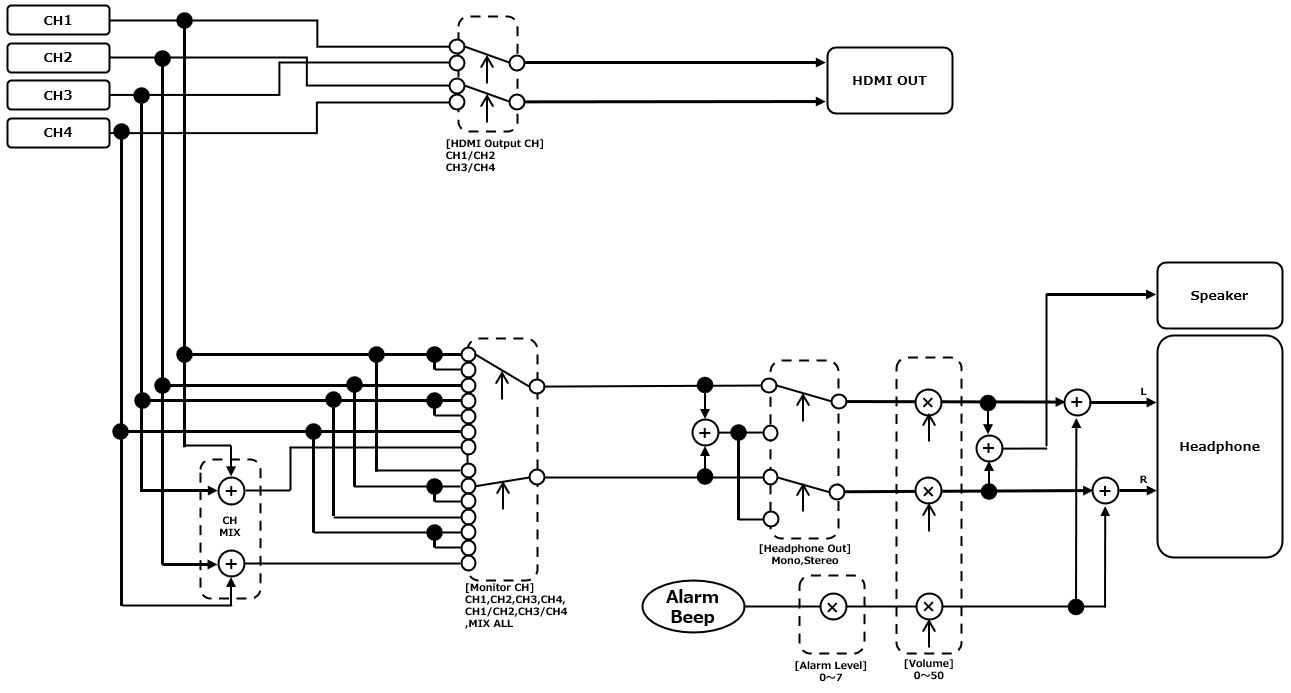

Diagrammi a blocchi (esempio di uscita)
