Selezione dei dispositivi di ingresso audio sull’impugnatura XLR (solo ILME-FX5)

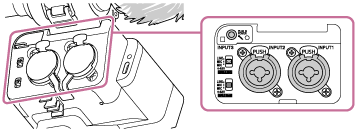

  1. Collegare i dispositivi che si desidera collegare al connettore INPUT1, al connettore INPUT2 o al connettore INPUT3 dell’impugnatura XLR.

    Se si utilizza solo uno dei due connettori INPUT1 e INPUT2, collegare il dispositivo al connettore INPUT1.

    Se si collega un dispositivo al connettore INPUT3, passare al punto 3.

  2. Selezionare la sorgente di ingresso audio.

    Se si collegano dispositivi al connettore INPUT1 o al connettore INPUT2, impostare i selettori INPUT1 (LINE/MIC/MIC+48V) e INPUT2 (LINE/MIC/MIC+48V) in base ai dispositivi collegati.

    • LINE (livello di ingresso di riferimento: +4 dBu (0 dBu = 0,775 Vrms)): dispositivo audio esterno (ad esempio, un mixer)
    • MIC: Microfono dinamico, microfono con alimentazione a batteria
    • MIC+48V: Microfono con alimentazione phantom +48 V
    • Prima di collegare o scollegare un microfono, assicurarsi di impostare il selettore INPUT1 (LINE/MIC/MIC+48V) su una posizione diversa MIC+48V. Collegare/scollegare un cavo a/da un microfono o da un dispositivo esterno mentre l’interruttore è impostato su MIC+48V può causare un forte rumore o un malfunzionamento del microfono.
    • Se si seleziona MIC+48V e si collega un microfono non compatibile con una sorgente a +48 V, il dispositivo collegato può subire danni. Controllare questa impostazione prima di procedere con il collegamento.
    • Se è necessario limitare l’eventuale rumore sui connettori ai quali non è connesso nessun dispositivo, impostare su LINE i selettori INPUT1/INPUT2 (LINE/MIC/MIC+48V) corrispondenti.
  3. Selezionare il canale da trasmettere dall’impugnatura XLR utilizzando il selettore INPUT SELECT (CH1/CH2) / INPUT SELECT (CH3/CH4).

    Selezionare l’audio in ingresso da assegnare a ciascun canale in uscita dall’impugnatura XLR utilizzando INPUT1, INPUT2 o INPUT3.

  4. Impostare il livello di ingresso di riferimento dei microfoni utilizzando i selettori ATT (INPUT1 / INPUT2 / INPUT3) per gli ingressi a cui sono collegati i dispositivi.

    • 0dB: quando si desidera amplificare il suono durante la registrazione, ad esempio quando si utilizza un microfono a bassa sensibilità.

      • INPUT1/INPUT2: Livello di ingresso di riferimento −60 dBu
      • INPUT3: Livello di ingresso di riferimento −76 dBu

    • 10dB: livello di registrazione audio consigliato per la voce umana.

      • INPUT1/INPUT2: Livello di ingresso di riferimento −50 dBu
      • INPUT3: Livello di ingresso di riferimento −66 dBu

    • 20dB: quando si desidera attenuare il suono durante la registrazione, ad esempio quando si utilizza un microfono ad alta sensibilità.

      • INPUT1/INPUT2: Livello di ingresso di riferimento −40 dBu
      • INPUT3: Livello di ingresso di riferimento −56 dBu

    Nota

    • I selettori ATT (INPUT1 e INPUT2) sono attivi solo quando il corrispondente interruttore INPUT1 (LINE/MIC/MIC+48V) o INPUT2 (LINE/MIC/MIC+48V) è impostato su “MIC” o “MIC+48V”.
      Quando è impostato sulla posizione “LINE”, il livello di ingresso di riferimento è +4 dBu (fisso) e non varia anche se si modifica la posizione del selettore ATT.

    Suggerimento

    • Se il segnale audio in ingresso è troppo forte e rischia di causare un clipping analogico, la spia OL (sovraccarico) () dell’impugnatura XLR. Se questo accade, regolare il livello di ingresso utilizzando l’interruttore ATT sul dispositivo collegato o sull’impugnatura XLR, in modo che il livello audio rientri nell’intervallo in cui la spia non si accende.
  5. Regolare il livello di registrazione audio.

    Per ulteriori informazioni sulla regolazione, consultare “Impostazione del livello di registrazione audio tramite l’impugnatura XLR (solo ILME-FX5).”
