Бөлшектері мен басқару элементтері

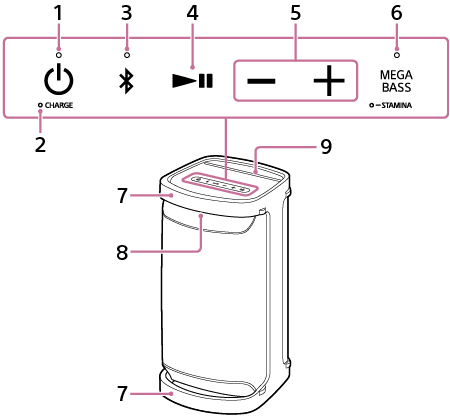

Сымсыз динамиктің үстіңгі жағындағы түймелердің орнын көрсететін, сондай-ақ тұтқаның, шамның және планшет ұстағышының орнын көрсететін сымсыз динамик суреті

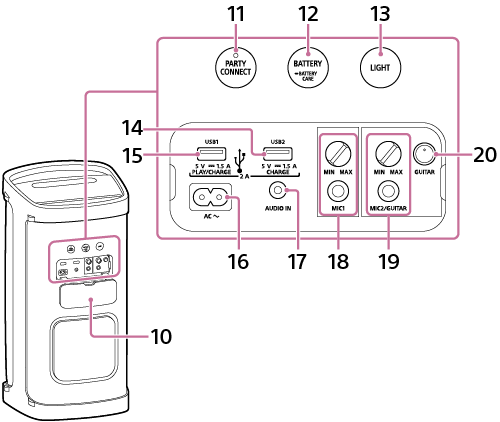

Қақпақтың орнын, сондай-ақ сымсыз динамиктің артқы жағындағы түймелердің, порттар мен ұялардың, MIC деңгей тұтқасының, MIC және GUITAR деңгей тұтқасының орнын көрсететін сымсыз динамик суреті

  1. Индикаторы бар (қуат) түймесі

  2. CHARGE индикаторы

  3. Индикаторы бар (BLUETOOTH) түймесі

  4. (ойнату) түймесі

  5. -/+ (дыбыс деңгейі) түймелері

  6. Индикаторы бар MEGA BASS түймесі/индикаторы бар STAMINA түймесі

  7. Тұтқалар

  8. Шам

  9. Планшет ұстағышы

  10. Қақпақ

  11. Индикаторы бар PARTY CONNECT түймесі

  12. BATTERY түймесі/ BATTERY CARE түймесі

  13. LIGHT түймесі

  14. CHARGE (тек ТТ қуат шығысы) порты (USB2)*1

  15. PLAY/CHARGE (тек ТТ қуат шығысы) порты (USB1)*2

  16. AC кіріс қуат ұясы

  17. AUDIO IN ұясы (Φ 3,5 мм)*3

  18. MIC деңгей (MIN/MAX) тұтқасы

    MIC1 ұясы (Φ 6,3 мм)

  19. MIC және GUITAR деңгей (MIN/MAX) тұтқасы

    MIC2/GUITAR ұясы (Φ 6,3 мм)

  20. Индикаторы бар GUITAR түймесі

*1 Бұл порт музыка ойнатуға жарамайды.

*2 USB құрылғысы жалғанған кезде, BLUETOOTH құрылғысының және AUDIO IN ұясына жалғанған құрылғының аудио шығысы өшіріледі.

*3 Аудио кабель жалғанған кезде, BLUETOOTH құрылғысының аудио шығысы өшіріледі.
