Achterkant/aansluitblok/kaartsleuven

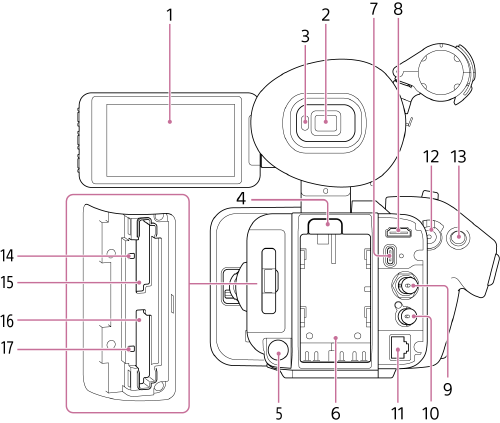

Illustratie van de achterkant, het aansluitblok en de kaartsleuven van de camera

  1. LCD-monitor/aanraakscherm
  2. Zoeker

  3. Oogsensor

    Detecteert of uw ogen zich dicht bij de zoeker bevinden of niet en regelt de schermweergave op de LCD-monitor/zoeker.

  4. Knop BATT RELEASE (batterijontgrendeling)

    Druk op de knop om de batterij te verwijderen.

  5. Aansluiting DC IN (gelijkstroomingang)

    Standaard DC-aansluiting.

  6. Batterijvak

  7. USB-C®-aansluiting

    USB Type-C kabelaansluiting. Het schroefgat aan de rechterkant van de USB-C-aansluiting is voor de schroefvergrendeling van een Type-C-kabel.

  8. Aansluiting HDMI-uitgang

    Stuurt een HDMI-signaal uit.

  9. SDI OUT-aansluiting (BNC-type)

    Stuurt een SDI-signaal uit. Alleen beschikbaar op de PXW-Z200.

  10. TC IN/OUT-aansluiting (BNC-type)

    Aansluiting tijdcode ingang/uitgang. Alleen beschikbaar op de PXW-Z200.

    Gebruikt voor de volgende toepassingen, afhankelijk van de instelling van de TC IN/OUT-schakelaar.

    IN: Referentie tijdcode signaalingang bij het vergrendelen van de tijdcode van dit apparaat aan een extern apparaat.

    OUT: Timecode-signaaluitvoer van dit apparaat bij het vergrendelen van de tijdcode van een extern apparaat aan de tijdcode van dit apparaat.

    Opmerking

    • Verbind een apparaat dat voldoet aan de digitale SMPTE-standaard met de TC IN/OUT-aansluiting. Als u een apparaat verbindt dat er niet aan voldoet (bijvoorbeeld apparaten met een spanning die buiten het bereik van 0,5 V tot 4,5 V valt), kan het apparaat beschadigd raken.

  11. LAN-aansluiting

    Bekabelde LAN-aansluiting.

  12. Opname START/STOP-knop / HOLD-schakelaar (handgreep)

    Druk op de opname START/STOP-knop om de opname te starten. Het lampje gaat aan. Druk nogmaals op de knop om de opname te stoppen. Het lampje gaat uit.

    Als de HOLD-schakelaar in de HOLD-stand staat, kan de opname START/STOP-knop niet worden ingedrukt.

  13. Multi-selector

    Wordt gebruikt voor bediening van autofocus en menu. Beweegt de cursor in 8 richtingen en selecteert waarden bij indrukken.

  14. Toegangsindicator A
  15. CFexpress Type A/SD-kaartsleuf (A)
  16. CFexpress Type A/SD-kaartsleuf (B)
  17. Toegangsindicator B
