连接指示灯信号
此主题介绍指示灯信号控制。
使用遥控器信号亮起指示灯
可以使用VISCA over IP命令从外部设备（如RM-IP500）亮起指示灯。
将Web菜单或摄像机菜单中的[技术] – [指示灯] – [指示灯控制]设为[外部]。
从外部设备亮起指示灯
可以从外部设备（如RM-IP500或交换机）使本机的指示灯亮起红色、绿色或黄色。可以使用通过网络传输的命令控制指示灯，或使用本机OPTION接口上输入的指示灯信号来控制指示灯。
将Web菜单或摄像机菜单中的[技术] – [指示灯] – [指示灯控制]设为[外部]。
当在OPTION接口上输入指示灯信号，将GND的针脚7（针脚4或5）短路以使指示灯亮起绿色，或将GND的针脚8（针脚4或5）短路以使指示灯亮起红色。
注意
- 当[指示灯控制]设为[外部]时，不会用指示灯指示本机的录制状态。
- 当同时输入红色指示灯和绿色指示灯时，本机的指示灯亮起红色。
- 可以通过TSL UMD、CGI或VISCA协议亮起红色、绿色或黄色。
- 可以通过OPTION接口亮起红色或绿色。
- 只能通过RM-IP500亮起红色。
OPTION接口针脚规格
| 针脚编号 | 信号方向 | 信号规格 |
|---|---|---|
| 1 | – | 打开 |
| 2 | – | 打开 |
| 3 | OUT*1 |
|
| 4 | – | GND（接地） |
| 5 | – | GND（接地） |
| 6 | OUT*1 |
|
| 7 | IN | 绿色指示灯外部控制输入 当对地短路（针脚4或5）时，本机的指示灯亮起绿色。 |
| 8 | IN | 红色指示灯外部控制输入 当对地短路（针脚4或5）时，本机的指示灯亮起红色。 |
*1OUT输出可能与指示灯不匹配。
使用本机的信号亮起外部设备的指示灯
通过连接OPTION接口的针脚3和针脚6（如下所示），可以使用本机的信号亮起外部设备的指示灯。

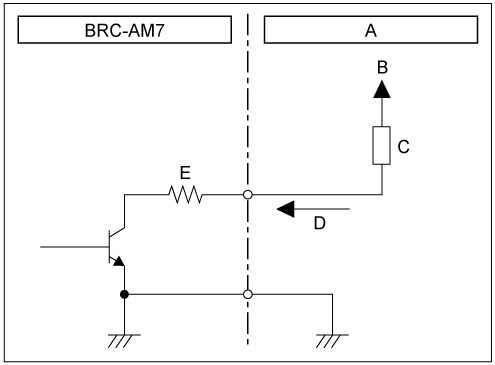

OPTION接口针脚3和6连接示例
A：外部设备
B：建议电压：5 V（最大14 V）
C：负载
D：最大负载电流：100 mA
E：4.7 Ω
注意
- 请勿将电压施加到针脚7和8。
- 请勿连接可将电压施加到OPTION接口的外部设备。
- 如果将超过额定值的浪涌电压和反向电压施加到针脚3或6，可能导致故障、冒烟或起火。
- 使用Web菜单或摄像机菜单中的[技术] – [指示灯] – [指示灯控制]设置输出信号。
[内部]：录制本机的操作状态
[外部]：本机通过IN信号和遥控器接收到的红色/绿色指示灯信号的逻辑或。
[PTZ AFR]：不输出。
