规格

一般规格

质量

  • 约3.5 kg

尺寸

请参阅“外部尺寸”。

电源要求

  • 12 V直流（XLR 4针）
  • PoE++（兼容IEEE802.3bt、Type 4、Class 8）

功耗

  • 132 W（最大），带DC IN电源
  • PoE++：71.3 W（最大）　

工作温度

  • 0 °C至40 °C

存放温度

  • −20 °C至+60 °C

录制格式（视频）

MP4格式：

  • XAVC HS Long 422/420
  • XAVC S Long 422/420
  • XAVC S Intra

MXF格式：

  • XAVC Long 422/420
  • XAVC Intra

录制格式（音频）

  • LPCM 24位、48 kHz、4通道

录制帧速率

MP4格式：

  • XAVC HS Long 422/420
    3840×2160/119.88P*、100P*、59.94P、50P、23.98P
  • XAVC S Long 422/420
    3840×2160/119.88P*、100P*、59.94P、50P、29.97P、25P、23.98P
    1920×1080/119.88P*、100P*、59.94P、50P、29.97P、25P、23.98P
  • XAVC S Intra
    3840×2160/59.94P、50P、29.97P、25P、23.98P
    1920×1080/59.94P、50P、29.97P、25P、23.98P
    * 当打开“慢&快动作录制”时，无法使用119.88P和100P。

MXF格式：

  • XAVC Long 422
    1920×1080P/59.94P、50P、29.97P、25P、23.98P
    1920×1080i/59.94i、50i
    1280×720P/59.94P、50P
  • XAVC Long 420
    3840×2160P/59.94P、50P、29.97P、25P、23.98P
  • XAVC Intra
    3840×2160P/59.94P、50P、29.97P、25P、23.98P
    1920×1080P/59.94P、50P、29.97P、25P、23.98P
    1920×1080i/59.94i、50i
    1280×720P/59.94P、50P

录制/播放时间

  • XAVC HS Long 420
    3840×2160P/59.94P
    约100分钟（使用CEA-G160T）
  • XAVC S Long 420/XAVC Long 420
    3840×2160P/59.94P
    约100分钟（使用CEA-G160T）
    1920×1080P/59.94P
    约270分钟（使用CEA-G160T）
  • XAVC S Intra/XAVC Intra
    3840×2160P/59.94P
    约25分钟（使用CEA-G160T）
    1920×1080P/59.94P
    约75分钟（使用CEA-G160T）

注意

  • 录制/播放时间可能根据使用条件和存储器特性而有所不同。录制和播放时间适用于作为单个片段的连续录制。实际时间可能更短，具体视录制的片段的数量而定。

平移/俯仰驱动器部分

  • 平移驱动范围/速度：±175°，0.004°/秒至180°/秒
  • 俯仰驱动范围/速度：−30°至210°，0.004°/秒至180°/秒
  • 噪声标准等级：NC25或以下
  • 预设位置数量：100
    可用预设位置的数量将根据所使用的遥控器而有所不同（Web应用程序：100，RM-IP500：100，随附的红外遥控器：3）

摄像机部分

成像设备

  • 1.0英寸(2.54 cm)ExmorRS CMOS影像传感器

像素数

  • 20.9M（总计）
  • 14.0M（有效）

有效像素数根据拍摄模式和设置而不同。

自动对焦

  • 检测方法：相位检测/对比度检测

内部ND滤镜

  • [Clear]：无
  • 1：1/4ND
  • 2：1/16ND
  • 3：1/64ND
  • 线性变量ND：1/4ND至1/128ND

快门速度

  • 64帧至1/8000秒(23.98P)

快门角度

  • 5.6°至360°、2至64帧

慢&快动作录制

  • XAVC S QFHD：1 fps至120 fps
  • XAVC S HD：1 fps至240 fps

白平衡

  • 2000 K至15000 K

亮度增益

  • –3 dB至+36 dB（以1 dB为增量）

基本风格

  • [S-Cinetone]、[ITU709]、[709tone]、[s709], [709(800%)]、[S-Log3]、[HLG Live]、[HLG Mild]、[HLG Natural]

镜头部分

  • 缩放比例：光学20倍，数字30倍（4K分辨率）/40倍（全高清分辨率）
  • 焦距：f = 7.71至154.21 mm、24至480 mm（相当于35 mm）
  • 光圈：放大光圈（F值）F2.8至F4.5、最小光圈（F值）F11、关闭
  • 水平视角：约75°
  • 最小拍摄距离：10 mm

音频部分

采样频率

  • 48 kHz

量化

  • 24比特

频率响应

  • XLR输入MIC模式：20 Hz至20 kHz（±3 dB或更低）
  • XLR输入LINE模式：20 Hz至20 kHz（±3 dB或更低）

动态范围

  • XLR输入MIC模式：80 dB（典型值）
  • XLR输入LINE模式：90 dB（典型值）

失真

  • XLR输入MIC模式：0.08%或更低（–40 dBu输入等级）
  • XLR输入LINE模式：0.08%或更低（+14 dBu输入等级）

输入/输出部分

输入

DC IN接口

  • XLR 4针，11至17 V，12 A（最大）

AUDIO IN接口

  • AUDIO IN 1 / AUDIO IN 2：XLR 3针，2个，插孔

    可在LINE / MIC / MIC+48V之间切换

    MIC：基准–30 dBu至–80 dBu

  • MIC：ø3.5 mm立体声微型插孔，兼容插入式电源

GENLOCK IN接口

  • BNC接口、1.0 Vp-p、75 Ω

TC IN接口

  • BNC接口

输出

SDI OUT 1 (12G)接口/SDI OUT 2接口

  • SDI OUT 1 (12G)：12G-SDI输出BNC型、12G-SDI / 6G-SDI / 3G-SDI (Level A/B) / HD-SDI
  • SDI OUT 2：3G-SDI输出BNC型，3G-SDI (Level A) / HD-SDI

HDMI接口

  • Type-A接口

OPTICAL输出接口

  • 兼容SFP+

    *会输出和12G-SDI输出接口相同的信号。*本机不支持光信号输入。

输入/输出

LAN（网络）接口

  • RJ-45、1000BASE-T

OPTION接口

  • RJ-45指示灯输入/输出接口

VISCA IN接口/VISCA OUT接口

  • 控制协议：VISCA RS-422

存储卡插槽部分

  • CFexpress Type A/SD卡插槽(2)

随附物品

  • 红外遥控器(1)
  • 二维码图章(1)
  • 安全规则(1)
  • 保修手册(1)
  • 天花板托架(A) (1)
  • 天花板托架(B) (1)
  • 防掉落钢丝绳(1)
  • +PSW M3×8螺丝(6)
  • +PSW M4×8不锈钢螺丝，用于防掉落钢丝绳(1)

外部尺寸

尺寸为近似值。

单位：mm

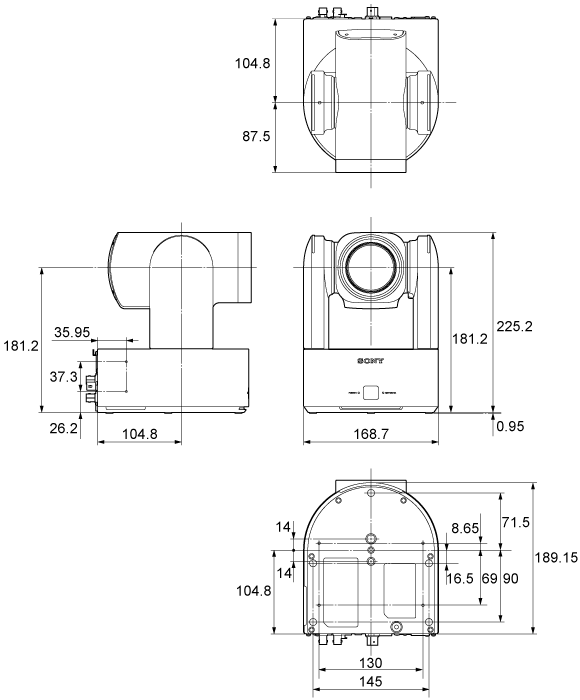

摄像机机身

摄像机机身尺寸图

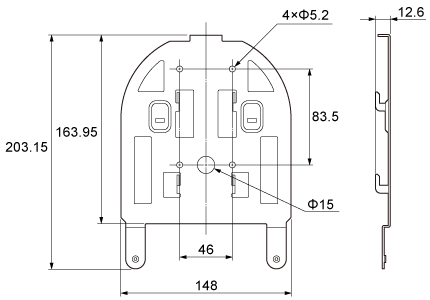

天花板托架(B)

天花板托架(B)尺寸图

设计和规格若有变更，恕不另行通知。
