BRC-AM7 | 帮助指南 | 在天花板上安装

在天花板上安装

本主题介绍如何使用随附的天花板托架将本机安装到天花板上。

警告标记

要在天花板上安装本机，请咨询专业承包商。
在天花板上安装时，确保安装表面和安装材料（不包括附件）可以支撑200 kg或以上，并按照本帮助指南中所述安装本机。如果安装不够坚固，本机可能会掉落并可能造成严重伤害。
将随附的防掉落钢丝绳连接到本机，防止本机掉落。
如果本机安装在天花板上，请一年检查一次安装是否变得松动。根据使用条件缩短检查间隔。

安装注意事项

为防止本机发生故障，请勿在使用期间按住摄像头。

检查天花板安装附件和安装空间。
开始安装前，检查是否有下列部件。
- 天花板托架(A) (1)
- 天花板托架(B) (1)
- 防掉落钢丝绳(1)
- +PSW M3×8螺丝(6)
- +PSW M4×8不锈钢螺丝，用于防掉落钢丝绳(1)
注意
- 防掉落钢丝绳旨在支撑悬挂的本机。请勿在本机上施加超出本机负荷的重量。
安装空间

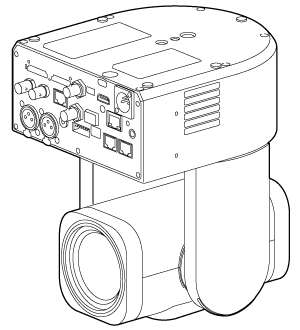

确定安装位置和方向时，请参阅下图，并需要考虑转动镜头和本机后部布线所需的空间。

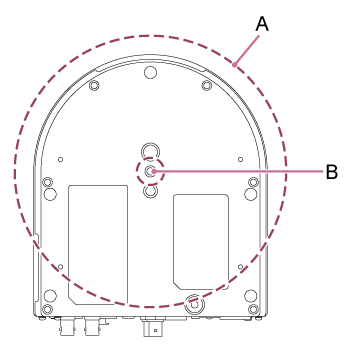

A：摄像头移动范围(ø199 mm)

B：安装钢丝绳馈送孔(ø20 mm)
注意
- 在具有足够强度的天花板（如混凝土）上安装。
- 要在强度不够的天花板上安装本机，请提供充分的加固。
- 请在不易震动的稳定位置安装本机。在容易震动的位置安装可能导致图像震动。
- 如果必须在倾斜表面上安装本机，请保持水平方向±15°的范围并采取必要措施以免本机掉落。

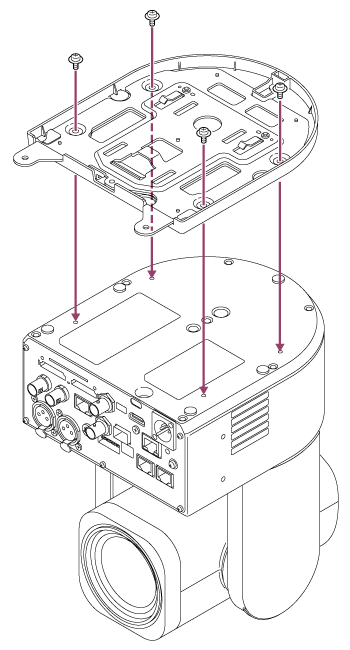

使用随附的四颗螺丝(M3×8)，将天花板托架(A)安装到本机底部。

使用随附的螺丝。使用除随附螺丝以外的螺丝可能损坏本机内部。
使用安装板（选件）将天花板托架(B)安装到天花板。
注意
- 如果无法保证天花板材料的强度，请使用由锚栓支撑的安装板，将本机安装在混凝土天花板和天花板之间。

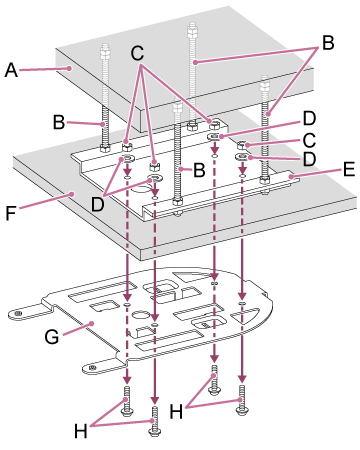

A：混凝土天花板

B：锚栓（4 个，不随附）

C：螺母（4个，不随附）

D：垫圈（4个，不随附）

E：安装板（不随附）

F：天花板

G：天花板托架(B)

H：安装螺丝（4颗，不随附）

根据天花板托架(B)的方向安装托架。

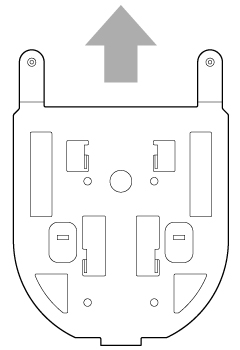

请注意，与正常直立安装相比，当在天花板上安装时，摄像机的正面位于天花板托架的对面。图中的箭头方向指示摄像机的正面。调整摄像机方向，使其面向前方。
注意
- 安装螺丝和安装表面材料由客户负责。
将防掉落钢丝绳连接到天花板。

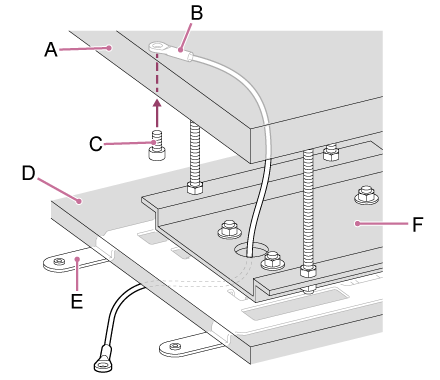

使用M5（3/16英寸(4.7 mm)）内六角螺丝（未配备）作为安装螺丝。

A：混凝土天花板

B：钢丝绳（随附）

C：M5（3/16英寸(4.7 mm)）内六角螺丝（不随附）

D：天花板

E：天花板托架(B)

F：安装板（不随附）
将防掉落钢丝绳穿过天花板托架(B)中心的孔，然后将其连接到本机。
将防掉落钢丝绳穿过天花板托架(A)的钢丝绳金属环，然后使用随附的螺丝(M4×8)将钢丝绳牢固连接到本机。

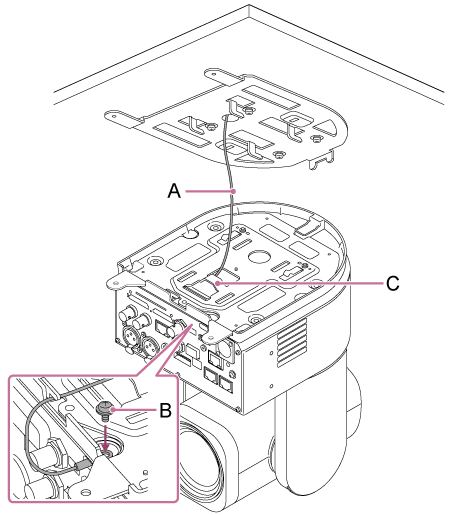

A：随附的钢丝绳

B：随附的螺丝(M4×8)

C：钢丝绳金属环

使用随附的螺丝。使用除随附螺丝以外的螺丝可能降低钢丝绳功能的有效性。
注意

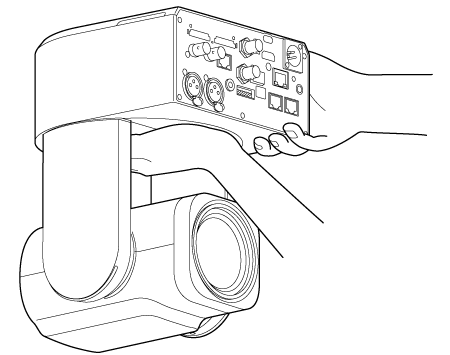

- 建议由一人握住本机（如下图所示），另一个人安装本机。
- 安装本机时，请勿握住摄像头。如果本机掉落或跌落，会有损坏或受伤的风险。
- 当对电子接口和电缆进行布线时，请注意不要因为防掉落钢丝绳造成短路。
- 组合单元应单独悬挂（最大估计质量3.5 kg）。为防止本机掉落，请勿超过最大预期重量。

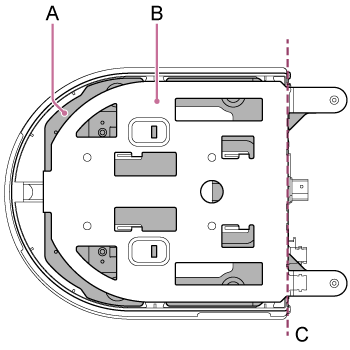

将天花板托架(A)和(B)的边缘对齐。

A：安装到本机上的天花板托架(A)

B：天花板托架(B)

C：对齐边缘

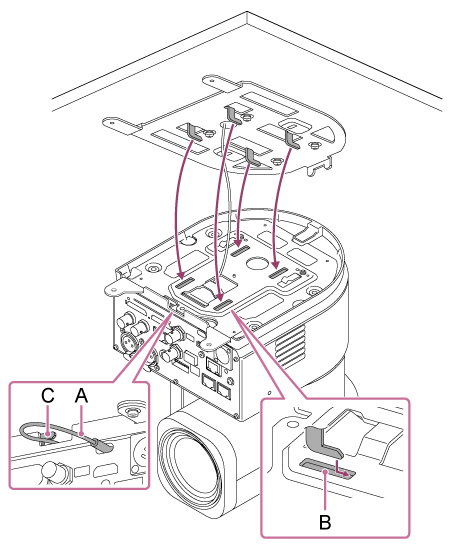

将天花板托架(B)的突出部分插入天花板托架(A)的孔（4处）中。

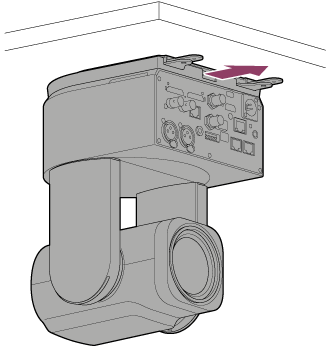

将防掉落钢丝绳钩在天花板托架(A)的钢丝绳突出部分上，并将本机沿图示箭头方向推动约10 mm，将其暂时固定到位。

A：防掉落钢丝绳

B：突出部分插入孔（4处）

C：钢丝绳突出部分

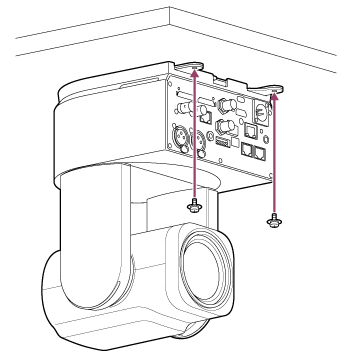

使用随附的两颗螺丝(M3×8)来安装天花板托架(A)和天花板托架(B)。
检查安装状态。
具体而言，检查下列项目。
- 正确安装安装螺丝。
- 正确连接防掉落钢丝绳，不要扭曲。
- 本机符合安装等级（无俯仰或摆动）。
