通过RS-422使用遥控器（选件）连接到本机
本主题介绍如何使用RS-422接口将遥控器连接到本机。RS-422连接支持长达1.2 km（最大）的连接距离。
还可以使用VISCA OUT接口，以菊花链形式连接最多七个摄像机。
要配置本机的初始设置，必须将PC或平板电脑连接到LAN接口。
注意
- 将电源连接到本机前，请先执行下列步骤。
-
将本机接口块上的SETUP开关4设置到ON位置。
VISCA通信已允许。
-
使用本机接口块上的SETUP开关5，将波特率设为与遥控器相同的波特率。
开关5设置 波特率 ON 38400 bps OFF 9600 bps -
使用市售的网络电缆将本机的VISCA IN接口连接到遥控器的VISCA接口。

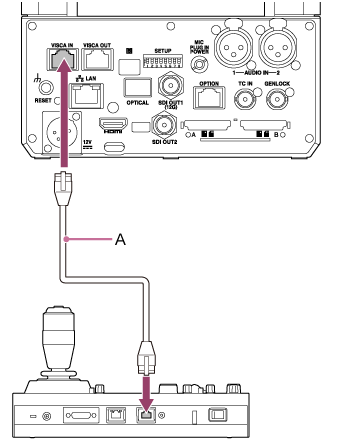

以下显示RM-IP500连接示例。
A：市售的网络电缆
注意
- 请使用直通网络电缆。
- 要连接除RM-IP500以外的具有独特接口的VISCA设备，请参考下面显示的引脚布局来创建连接电缆。
VISCA RS-422引脚布局（左：VISCA IN，右：VISCA OUT）

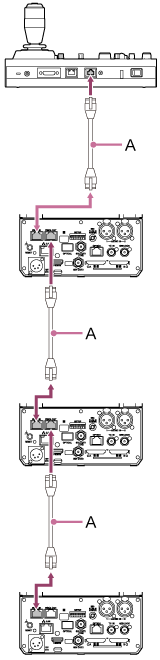

IN OUT 针脚编号 功能 针脚编号 功能 1 TX− 1 RX− 2 TX+ 2 RX+ 3 RX− 3 TX− 4 GND 4 GND 5 GND 5 GND 6 RX+ 6 TX+ 7 N.C. 7 N.C. 8 N.C. 8 N.C. 当以菊花链形式连接多个摄像机时，请参考以下内容。
A：市售的网络电缆
-
打开本机。
