实时操作屏幕的结构

此主题介绍实时操作屏幕的结构。

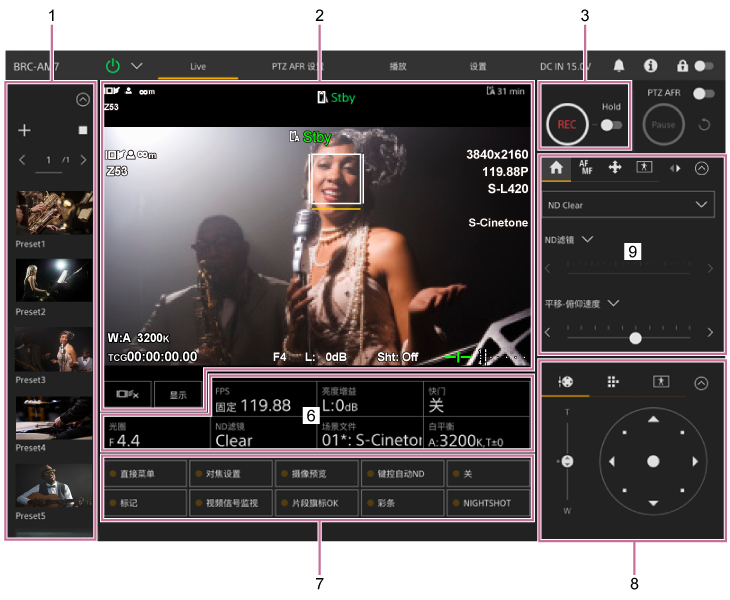

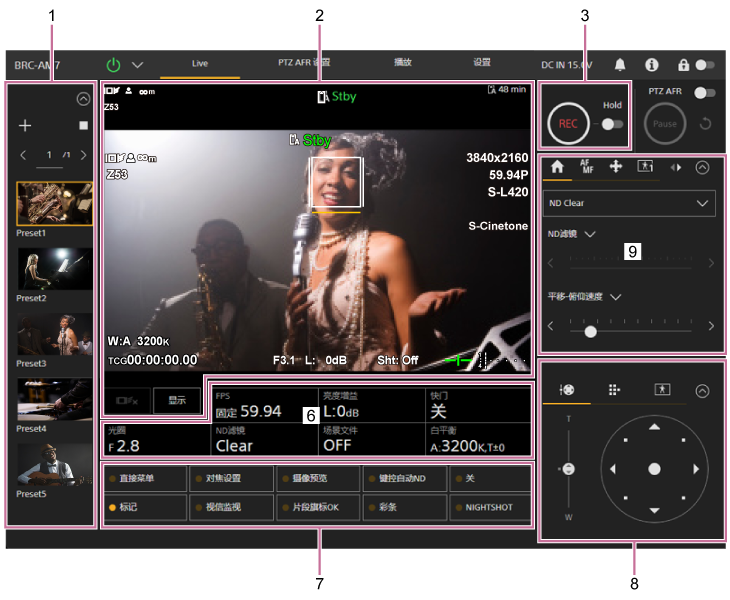

当PTZ自动取景构图关闭时

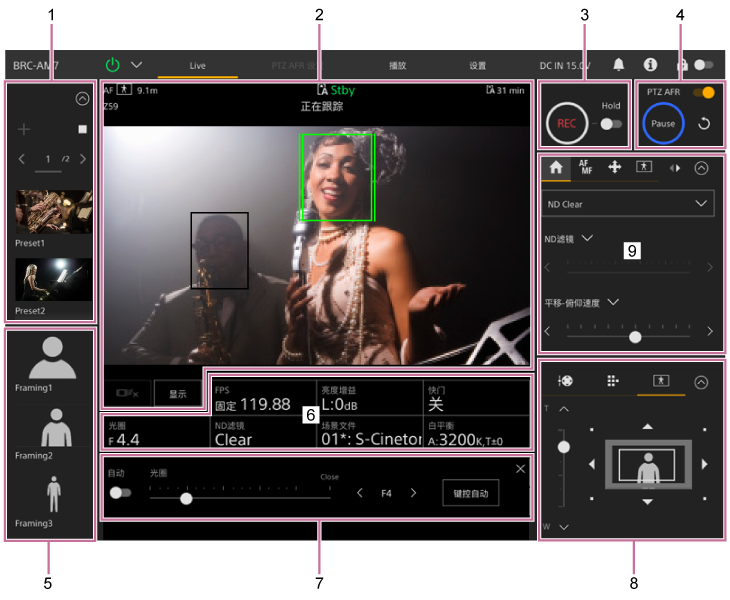

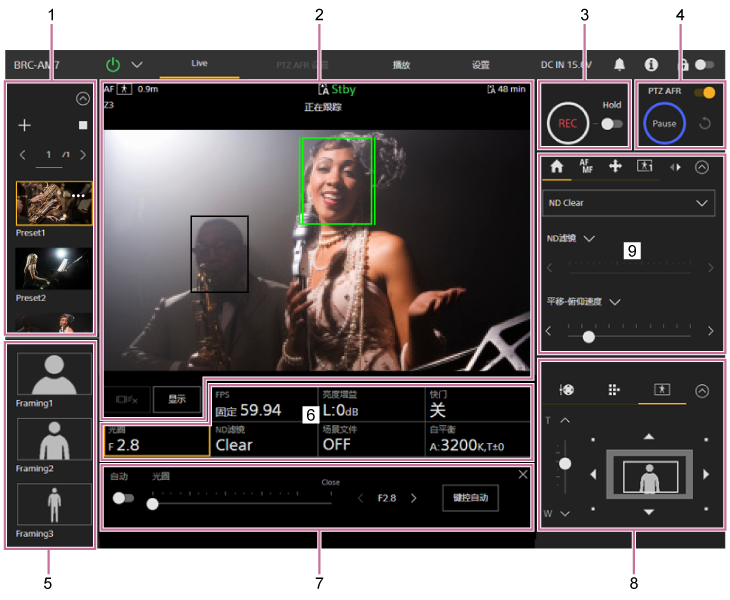

当PTZ自动取景构图打开时

  1. 预设位置控制面板

    使用缩略图显示预设的注册位置。双击缩略图以返回预设中保存的位置。

    • 有关预设位置的详细信息，请参阅“使用Web App保存/恢复平移/俯仰、变焦位置和对焦设置”。

  2. 摄像机图像面板

    显示当前的摄像机图像和本机状态。

    这会将相同图像显示为HDMI输出。

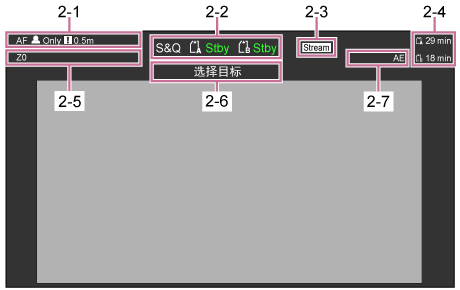

    图像上方会显示以下状态。也会根据接收的外部指示灯信号，在图像周围显示红框、绿框或黄框。

    编号 显示 说明
    2-1 对焦模式指示器 请参阅“摄像机屏幕显示”中的“对焦模式指示器”。
    2-2 录制模式、插槽A/B、操作状态指示器 请参阅“摄像机屏幕显示”中的“录制模式、插槽A/B、操作状态指示器”。
    2-3 流媒体状态指示器 在流媒体（仅当[流媒体设置]设为[RTMP]或[SRT-Caller]时）期间显示。
    2-4 剩余媒体电量指示器 请参阅“摄像机屏幕显示”中的“剩余媒体容量指示器”。
    2-5 变焦位置指示器 请参阅“摄像机屏幕显示”中的“变焦位置指示器”。
    2-6 PTZ自动取景构图状态指示器 允许PTZ自动取景构图时显示。
    2-7 自动曝光模式/AE等级指示器 请参阅“摄像机屏幕显示”中的“自动曝光模式/AE等级指示器”。

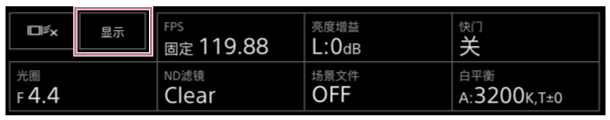

    [显示]按钮

    按此按钮可在图像上显示摄像机信息。

    当显示摄像机信息时再次按此按钮可隐藏摄像机信息。

    除标记之外，还会根据状态显示与某些自动对焦相关的指示器和消息，且无法通过按下[显示]按钮隐藏这些指示器和消息。

    • 有关显示的摄像机信息的详细信息，请参阅“摄像机屏幕显示”。

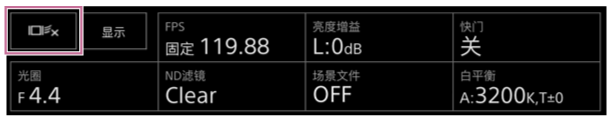

    实时跟踪AF停止按钮

    按此按钮可停止跟踪被摄体。

    • 有关详细信息，请参阅“AF跟踪指定被摄体（实时跟踪AF）”。

  3. 录制START/STOP按钮

    按此按钮以开始录制。在录制期间，录制START/STOP按钮亮起红色。

    在录制期间按此按钮可停止录制。

    可以将保持开关设为保持状态以免误操作录制START/STOP按钮。

  4. PTZ AFR控制面板

    当PTZ AFR开关设置到ON位置时，允许PTZ自动取景构图功能。在摄像机图像面板中点击要跟踪的人。

    还可以预先将摄像机设置为自动跟踪出现在PTZ AFR设置屏幕上特定位置的人。有关详细信息，请参阅“配置PTZ自动取景构图初始设置”。

    跟踪过程中，[Pause]按钮周围区域会亮起蓝色。

    闪烁的蓝光表示需要操作员干预。检查相机控制面板中显示的消息并采取所需操作。

  5. 构图预设控制面板

    将注册的取景预设构图显示为缩略图。双击缩略图以返回预设中保存的取景构图。

    允许PTZ自动取景构图时显示。

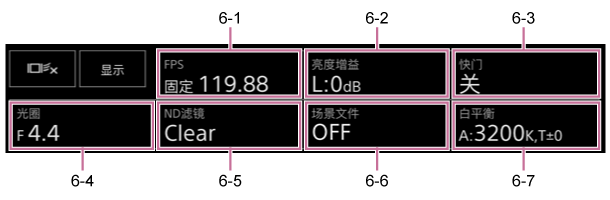

  6. 摄像机基本配置面板

    在按钮上显示拍摄所需的基本功能设置。按下按钮可在下面的摄像机基本配置调整面板(7)中显示每个功能对应的设置屏幕。

    6-1 [FPS]

    6-2 [ISO/亮度增益]

    6-3 [快门]

    6-4 [光圈]

    6-5 [ND滤镜]

    6-6 [场景文件 / 基本风格/LUT]

    6-7 [白平衡]

    • 有关详细信息，请参阅各功能的说明。
    功能 参考
    [FPS] “慢&快动作录制”
    [ISO/增益] “调整亮度增益”中的“自动调整亮度增益”和“手动调整亮度增益”
    [快门] “调整快门”中的“自动调整快门”和“手动调整快门”
    [光圈] “调整光圈”中的“自动调整光圈”和“手动调整光圈”
    [ND滤镜] “调整亮度等级（ND滤镜）”中的“关于ND滤镜”
    [场景文件] “根据所需风格进行拍摄”中的“风格概述”和其他主题
    [基本风格/LUT] “通过后期制作中的风格调整进行拍摄”
    [白平衡] “白平衡调整屏幕”

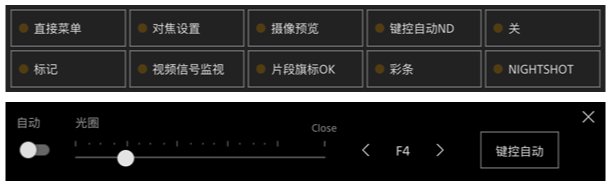

  7. 可指定按钮/摄像机基本配置调整面板

    在正常操作期间显示可指定按钮。按下摄像机基本配置面板按钮（项目6）以显示对应的设置项目。按下[X]按钮或再次按摄像机设置面板按钮，可返回可指定按钮显示。

    • 有关可指定按钮的详细信息，请参阅“可指定按钮”。
    • 有关摄像机基本配置调整面板的详细信息，请参阅每个功能的说明。

  8. 取景构图控制面板/GUI控制面板/AFR构图调整面板

    使用顶部的选项卡，在取景构图控制面板、GUI控制面板和AFR构图调整面板之间切换。

    可以按下屏幕右上角的（关闭）按钮，以隐藏控制面板，从而避免意外操作。如果未显示控制面板，按（打开）按钮即可显示。

    使用框架控制面板调整框架。按（平移/俯仰/变焦）选项卡，可显示取景构图控制面板。

    • 有关操作的详细信息，请参阅“调整框架”。

    提示

    • 当禁止平移/俯仰操作或当需要初始化平移/俯仰时，框架控制面板的操纵杆部件显示如下。
      • 当平移/俯仰操作未初始化时

      • 当需要重设平移/俯仰操作时

      • 当禁止平移/俯仰操作时

    • 当平移/俯仰操作未初始化或需要重设时，可以按下操纵杆下方显示的消息，以快速访问摄像机控制面板中的（平移/俯仰重设）按钮。

    使用GUI控制面板可操作摄像机菜单、片段播放和其他功能。按下（摄像GUI）选项卡，可显示GUI控制面板。

    • 有关操作的详细信息，请参阅“操作摄像机菜单”和“播放已录制的片段”。

    使用AFR构图调整面板调整PTZ自动取景构图。按（AFR 构图调整）选项卡可显示AFR构图调整面板。

    有关操作，请参阅“指定自动跟踪的被摄体（手动跟踪启动模式）”。

  9. 摄像机控制面板

    用于配置操作摄像机所需的功能。

    使用顶部的选项卡在要显示的屏幕之间切换。

    可以按下屏幕右上角的（关闭）按钮，以隐藏控制面板，从而避免意外操作。如果未显示控制面板，按（打开）按钮即可显示。

    按下屏幕右上角的（页面）按钮显示下一页。按下（页面）按钮显示上一页。

    • 有关详细信息，请参阅各功能的说明。

    (Main)选项卡

    显示常用功能的设置项目。

    通过按下[▼]按钮并从显示的列表中选择，可以更改顶部和底部滑块功能。可以选择下列功能。

    • [ND滤镜]
    • [光圈]
    • [ISO]*
    • [增益]*
    • [AE等级]
    • [变焦速度]
    • [平移-俯仰速度]

    *根据菜单设置显示。

    (Focus)选项卡

    显示与对焦有关的设置项目。

    (PTZ)选项卡

    显示与平移/俯仰/变焦有关的设置项目。

    (PTZ AFR)选项卡

    显示与PTZ自动取景构图有关的设置项目。

    (Audio)选项卡

    显示与音频有关的设置项目。

    （流媒体）选项卡

    显示与流媒体有关的设置项目。

    显示的项目根据流媒体格式设置而不同。

    当设为[RTMP]或[SRT-Caller]时，可以在此屏幕上开始/停止流媒体。

    • 有关详细信息，请参阅“配置流媒体”中的“关于流媒体”和其他主题。
    • 如果连接失败，会显示错误信息。有关错误信息的详细信息，请参阅“操作警告”。

    (Others)选项卡

    显示与其他功能有关的设置项目。

    按下[全屏显示]按钮在Web浏览器中打开一个新选项卡，并全屏显示摄像机图像面板图像。
    仅显示图像；触摸AF和其他功能不可用。

    注意

    • 原始选项卡上的实时操作屏幕将继续运行。如果不需要操作，建议关闭选项卡以减少同时连接的数量。
