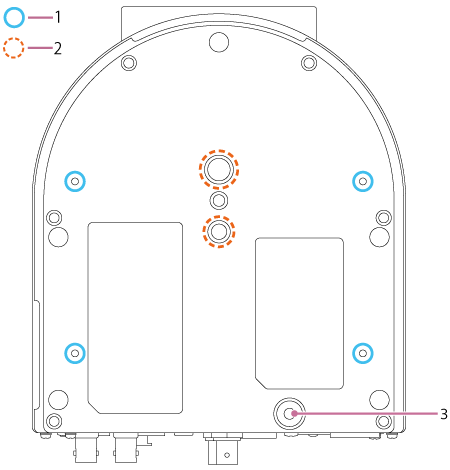

Vista inferior
En este tema se describe la ubicación y la función de las piezas de la parte inferior de la unidad.
-
Orificios para tornillos de montaje en el soporte de techo (A) (4 lugares, 5,5 mm de profundidad de roscado efectiva)
Cuando monte la unidad en el techo o en una estantería colocada a gran altura, fije el soporte de techo suministrado en los orificios para tornillos utilizando los cuatro tornillos suministrados.
- Para obtener más información acerca del montaje, consulte “Montaje en vertical en un lugar alto y fijo” y “Montaje en techo”.
-
Orificios para tornillos de montaje en trípode (1/4 pulg., 3/8 pulg.)
Compatibles con tornillos 1/4-20 UNC y con tornillos 3/8-16 UNC. Acople a un trípode (opcional, longitud de tornillos de 5,5 mm o inferior).
Nota
- No utilice tornillos de más de 5,5 mm. Si lo hace, podría provocar una avería.
-
Tornillo de montaje del cable metálico para evitar la caída.
Nota
- Conecte el cable metálico y los tornillos suministrados.
- No fije los tornillos sin conectar el cable metálico.
TP1001869802
