Utilización de la alimentación por CC
En este tema se describe el procedimiento para alimentar la unidad por CC.
La unidad admite entrada de alimentación por CC.
El intervalo de tensiones de entrada admitido se sitúa entre 11 V y 17 V. Si la tensión de entrada disminuye, se mostrará una alarma de [Voltage Low] o [Insufficient Voltage].
Nota
- Si aparece [Insufficient Voltage], la unidad se deberá reiniciar para restaurar el funcionamiento completamente normal. Prepare una fuente de alimentación que suministre suficiente tensión y corriente.
-

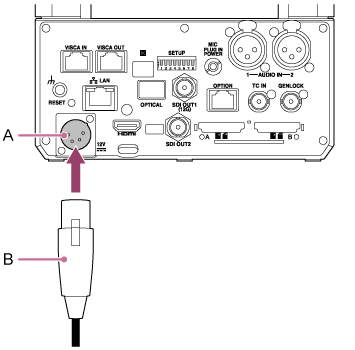

Conecte un cable de alimentación de CC (se vende por deparado) al conector DC IN del bloque de conectores.
A: Conector DC IN
B: Cable de alimentación de CC (se vende por deparado)
N.º Señal 1 GND 2 NC 3 NC 4 DC IN (de 11 V a 17 V) -
Compruebe que el indicador POWER situado en la parte delantera de la unidad pasa de parpadear en verde a mostrarse en verde fijo y que el inicio ha finalizado.
Si la unidad se ha iniciado con normalidad y se ha conectado a la red, el indicador NETWORK se iluminará en verde.
