Visualización de la pantalla de la cámara
Puede mostrar el estado y los ajustes de la unidad superpuestos en la imagen de salida desde la cámara. Puede definir la salida de superposición en la visualización de la pantalla mediante [Monitoring] – [Output Display] en el menú web.
Puede mostrar/ocultar la información con el botón [Display]. Aunque esté oculta, aparecerá mientras se realizan operaciones en el menú directo.
Puede mostrar/ocultar elementos individuales con [Monitoring] – [Display On/Off] en el menú de la cámara.

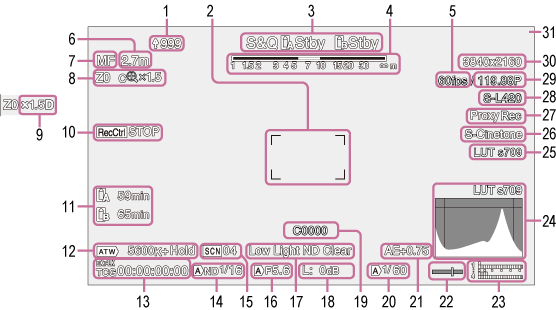

Información mostrada en la pantalla durante la filmación
-
Indicador de carga/indicador de archivos restantes
- Para obtener más información acerca de la transferencia de archivos, consulte “Acerca de la transferencia de archivos” y otros temas en “Transferencia de archivos”.
-
Indicador de área de enfoque
Muestra el área de enfoque para el enfoque automático.
- Para obtener más información acerca del enfoque automático, consulte “Ajuste automático del enfoque mediante la Aplicación Web” y otros temas en “Ajuste automático del enfoque (enfoque automático)”.
-
Modo de grabación, ranura A/B, indicador de estado operativo
Pantalla Significado ●Rec Grabación Stby Grabación en espera -
Indicador de profundidad de campo
-
Indicador de la velocidad de fotogramas a cámara lenta y rápida
- Para obtener más información acerca del movimiento a cámara lenta y rápida, consulte “Movimiento a cámara lenta y rápida”.
-
Indicador de posición del enfoque
- Muestra la posición del enfoque.
-
Indicador de modo de enfoque
Pantalla Significado Focus Hold Modo Focus Hold MF Modo MF AF Modo AF
(Modo AF de seguimiento en tiempo real)Modo AF de seguimiento en tiempo real AF de reconocimiento del sujeto
Pantalla Significado
(Icono de AF de detección de humanos)Indica que el AF de detección de humanos está activo
(Icono de AF de detección de humanos solo)Indica que el AF de detección de humanos solo está activo
(icono de AF de PTZ AFR)Indica que el encuadre automático PTZ está activado
(Cara de seguimiento guardada)Indica que se ha guardado una cara de seguimiento
(Icono de pausa AF)Indica que el AF se ha pausado* * Aparece cuando no hay una cara de seguimiento guardada y no se detecta una cara, o cuando hay una cara de seguimiento guardada y no se detecta la cara objetivo del seguimiento.
- Para obtener más detalles sobre el AF de reconocimiento del sujeto, consulte “Detección y seguimiento AF de una persona”.
-
Indicador de posición del zoom
Muestra la posición del zoom en el rango de 0 (gran angular) a 99 (telefoto).
También puede cambiar la pantalla a un indicador de barra usando la configuración [Technical] – [Lens] – [Zoom Position Display] en el menú de la cámara.
Los siguientes elementos se añaden a la pantalla cuando Clear Image Zoom está activado.
Pantalla Significado
(Clear Image Zoom está activado)Clear Image Zoom está activado Valor de ampliación Cuando se utiliza Clear Image Zoom - Para obtener más información acerca del zoom, consulte “Ajuste del tipo de zoom” y otros temas en “Ajuste del zoom”.
-
Tele Convert
Se muestra cuando la función Tele Convert está habilitada.
Para obtener detalles sobre la función Tele Convert, consulte “Configuración de Tele Convert” en “Ajuste del zoom”.
-
Indicador de estado de Rec Control de salida SDI/HDMI
Muestra el estado de salida de la señal de control REC.
- Para obtener más información, consulte “Conexión de dispositivos de grabación y monitores externos”.
-
Indicador de capacidad restante de los soportes
Si la tarjeta de memoria está protegida contra escritura, aparece un icono
(protegida). -
Indicador de balance de blancos
Pantalla Significado
(ATW)Modo Auto
(ATW Hold)Modo Auto pausado W:P Modo predeterminado W:A Modo de Memoria A -
Indicador de bloqueo de código de tiempo externo/pantalla de datos sobre el tiempo
Muestra “EXT-LK” cuando está bloqueado con el código de tiempo de un dispositivo externo.
- Para obtener más información acerca del código de tiempo, consulte “Especificación de los datos de tiempo”.
-
Indicador del filtro ND
Pantalla Significado
(A)Modo Auto - Para obtener más información acerca de los filtros ND, consulte “Ajuste del nivel de luz (filtro ND)”.
-
Indicador de archivos de escena
- Para obtener detalles sobre los archivos de escena, consulte “Descripción general del aspecto” y otros temas en “Filmación con el aspecto deseado”.
-
Indicador de diafragma
Muestra la posición del diafragma (número F).
- Para obtener más detalles acerca del diafragma, consulte “Ajuste automático del diafragma” y “Ajuste manual del diafragma”.
-
Indicador del advertencia del nivel de vídeo
-
Indicador de ganancia
Pantalla Significado (A)Modo Auto L Modo L predeterminado
(Modo de ajuste temporal)Modo de ajuste temporal - Para obtener más detalles sobre la ganancia, consulte “Ajuste automático de la ganancia” y “Ajuste manual de la ganancia”.
-
Visualización del nombre del clip
Muestra el nombre del clip que se está grabando o se grabará a continuación.
-
Indicador de obturación
- Para obtener más detalles acerca del obturador, consulte “Ajuste automático del obturador” y “Ajuste manual del obturador”.
-
Indicador de modo AE/nivel AE
- Para obtener más detalles sobre la exposición automática (AE), consulte “Establecimiento del nivel deseado para el ajuste de brillo automático”.
-
Indicador de nivel de burbuja
Muestra la inclinación horizontal del cabezal de la cámara de la unidad en intervalos de ±1° hasta ±15°.
-
Medidor del nivel de audio
Muestra el nivel de audio de cada canal.
-
Monitor de señal de vídeo
Muestra una forma de onda, un vectorscopio y un histograma.
La línea naranja indica el valor establecido del marcador de nivel de brillo.
En el modo de filmación Log, el tipo de LUT del objetivo del monitor se muestra encima de la pantalla.
- Para obtener más información, consulte “Monitor de señal de vídeo”.
- Para obtener más información acerca del modo de filmación Log, consulte “Ajuste del modo de filmación” en “Configuración del funcionamiento básico”.
-
Indicador de aspecto de supervisión
En el modo de filmación Log, se muestra el ajuste de LUT.
- Para obtener más información acerca del ajuste de LUT, consulte “Filmación con ajuste del aspecto en posproducción” y temas relacionados.
- Para obtener más información acerca del modo de filmación Log, consulte “Ajuste del modo de filmación” en “Configuración del funcionamiento básico”.
-
Indicador de aspecto básico/aspecto de grabación
Muestra el ajuste del aspecto de la base.
En el modo de filmación Log, se muestra la señal de vídeo para grabar en las tarjetas de memoria.
- Para obtener más información acerca del aspecto básico, consulte “Descripción general del aspecto” en “Filmación con el aspecto deseado”.
- Para obtener más información acerca del modo de filmación Log, consulte “Ajuste del modo de filmación” en “Configuración del funcionamiento básico”.
-
Indicador de estado de proxy
Pantalla Significado
Grabación de proxy activada
Grabación de proxy (parpadeando)Grabación de proxy no lista -
Indicador de formato de grabación (códec)
Muestra el nombre del formato de grabación en las tarjetas de memoria.
Defina el formato de grabación (códec) en [Project] – [Rec Format] – [Codec] en el menú web o en el menú de la cámara.
-
Indicador de formato de grabación (velocidad de fotogramas y método de exploración)
-
Indicador de formato de grabación (tamaño de imagen)
Muestra el tamaño de imagen para grabaciones en las tarjetas de memoria.
Defina el formato de grabación (tamaño de imagen) en [Project] – [Rec Format] – [Video Format] en el menú web o en el menú de la cámara.
-
Indicador de registro
Muestra un marco rojo, verde o amarillo alrededor de la imagen en función de la señal de registro externa recibida.

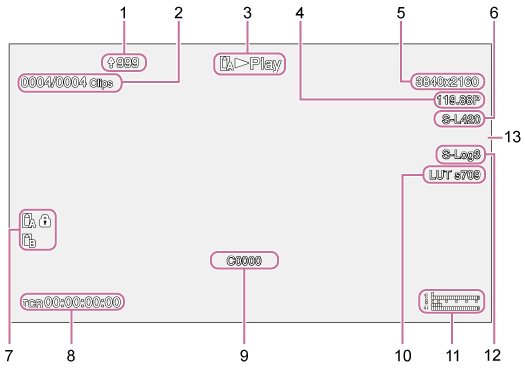

Información mostrada en la pantalla durante la reproducción
La siguiente información se superpone sobre la imagen reproducida.
-
Indicador de carga/indicador de archivos restantes
-
Número del clip
-
Indicador de estado de reproducción
-
Indicador de formato de reproducción (velocidad de fotogramas y método de exploración)
-
Indicador de formato de reproducción (tamaño de imagen)
-
Indicador de formato de reproducción (códec)
-
Indicador de soporte
Si la tarjeta de memoria está protegida contra escritura, aparece un icono
(protegida). -
Visualización de datos de tiempo
-
Visualización del nombre del clip
-
Indicador de aspecto de supervisión
-
Medidor del nivel de audio
Muestra el nivel de reproducción de audio.
-
Indicador de aspecto de grabación
-
Indicador de registro
