Color Video CameraBRC-AM7

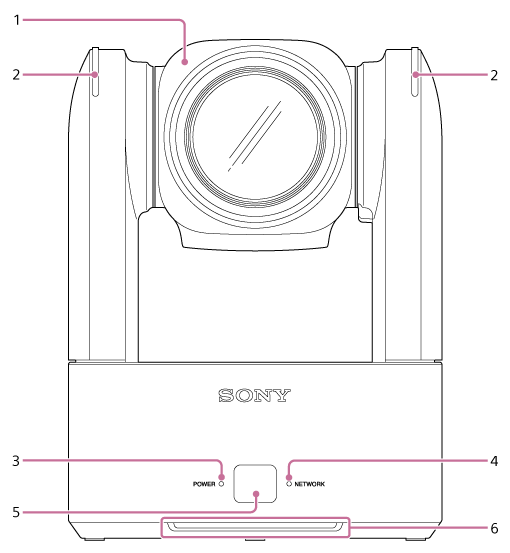

En este tema se describe la ubicación y la función de las piezas de la parte frontal de la unidad.

1. Cabezal de la cámara

   Nota

   • No someta el cabezal de la cámara a impactos fuertes.

2. Lámpara indicadora/indicador de grabación

   Para obtener más detalles sobre la configuración, consulte [Technical] – [Tally] – [Tally Control] en el menú web o el menú de la cámara.

   Cuando se establece como [Internal] (indicador de grabación), la lámpara se ilumina en color rojo cuando se está grabando en una tarjeta de memoria. La lámpara parpadea cuando el espacio libre restante del soporte de grabación es bajo o si se produce un error.

   • Para obtener más detalles, consulte “Advertencias de funcionamiento”.

   Cuando se establece como [External] (luz indicadora) de registro, la lámpara se ilumina en color rojo, verde o amarillo en función de la señal de registro externa.

   • Para obtener más detalles, consulte “Conexión de una señal de registro”.

   Cuando se establece en [PTZ AFR] (encuadre automático PTZ), la luz indicadora de registro se ilumina o parpadea en color azul en función del estado de funcionamiento del encuadre automático.

   • Para obtener más detalles, consulte “Comprobación remota del estado del encuadre automático PTZ”.

3. Indicador POWER

4. Indicador NETWORK

   El estado de la unidad se indica mediante la combinación del color y el estado de iluminación (iluminado, parpadeo y no iluminado) que muestran los indicadores POWER y NETWORK.

   Indicador POWER	Indicador NETWORK	Estado de la unidad
   Iluminado en verde*1	Iluminado en verde	Encendido (conectado a la red)
   	No iluminado	Encendido (no conectado a la red)
   Intermitente en verde	No iluminado	Proceso de encendido en progreso
   Parpadeo en naranja	No iluminado	Proceso de espera de fuente de alimentación en progreso
   Iluminado en naranja	No iluminado	Fuente de alimentación en estado de espera
   Intermitente en amarillo	No iluminado	Actualización del software en progreso
   Parpadeo lento en naranja*2	Parpadeo lento en verde*2	La unidad no funciona con normalidad. Para obtener más información, consulte el registro del sistema. Si el problema continúa incluso tras haber puesto la unidad en el modo de espera o haberla apagado y encendido, póngase en contacto con el servicio de asistencia técnica de Sony.
   Parpadeo rápido en naranja*3	Parpadeo rápido en verde*3	Se ha producido una avería en la unidad. Póngase en contacto con el representante del servicio de asistencia de Sony.

   ^*1Parpadea en verde cuando se recibe una orden del control remoto infrarrojo suministrado.

   ^*2Parpadeo lento: parpadea una vez por segundo.

   ^*3Parpadeo rápido: parpadea cuatro veces por segundo.

5. Sensor de control remoto infrarrojo

   Sensor de infrarrojos para el control remoto infrarrojo suministrado.

6. Entrada de aire

   Nota

   • No obstaculice el flujo de aire. Si lo hace, podría provocar una avería.
