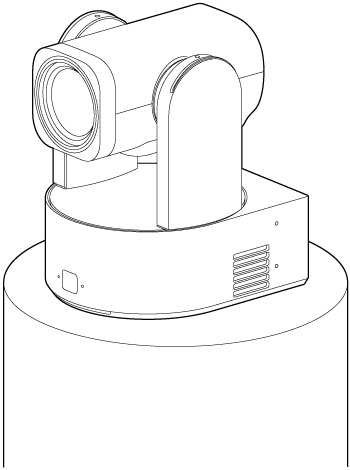

Montaje en vertical en un lugar alto y fijo
En este tema se describe cómo montar la unidad en un lugar elevado con el soporte de techo suministrado.
- Para montar la unidad en un lugar alto, consulte a un contratista profesional.
- Cuando monte la unidad en un lugar alto, asegúrese de que la superficie y los materiales de montaje (excepto los accesorios) soportan 200 kg o más, y monte la unidad tal y como se describe en la Guía de Ayuda. Si el montaje no es lo suficientemente resistente, la unidad podría caerse y provocar lesiones graves.
- Fije el cable metálico para evitar la caída suministrado en la unidad para evitar que la unidad se caiga.
- Si la unidad se monta en un lugar alto, compruebe una vez al año que el montaje no se ha aflojado. Acorte el intervalo de inspección de acuerdo con las condiciones de uso.
Nota acerca de la instalación
- Para evitar fallos en la unidad, no sujete el cabezal de la cámara mientras está en funcionamiento.
-
Compruebe el espacio y los accesorios para el montaje en un lugar alto.
Antes de comenzar, compruebe que dispone de las siguientes piezas.
- Soporte de techo (A) (1)
- Soporte de techo (B) (1)
- Cable metálico para evitar la caída (1)
- Tornillos +PSW M3×8 (6)
- Tornillo de acero inoxidable +PSW M4×8 para cable metálico para evitar la caída (1)
Nota
- El cable metálico para evitar la caída se ha diseñado para sujetar la unidad cuando se encuentra suspendida. No le aplique ninguna carga que no sea la de la unidad.
Espacio de montaje

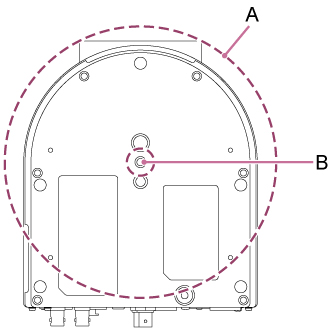

Consulte el siguiente dibujo cuando determine la dirección y la ubicación de montaje, teniendo en cuenta el espacio necesario para girar el objetivo y para el cableado de la parte posterior de la unidad.
A: Rango de movimiento del cabezal de la cámara (ø199 mm)
B: Orificio de alimentación del cable metálico de montaje (ø20 mm)
Nota
- Móntela sobre un lugar estable que no reciba vibraciones. Los entornos que podrían recibir vibraciones pueden provocar vibraciones en la imagen.
- Si necesita montar la unidad sobre una superficie inclinada, manténgala a ±15° de la línea horizontal y tome las medidas necesarias para evitar que caiga.
-

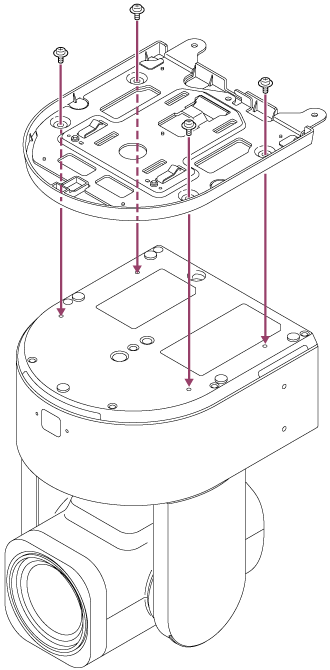

Fije el soporte de techo (A) en la parte inferior de la unidad con los cuatro tornillos suministrados (M3×8).
Utilice los tornillos suministrados. El uso de tornillos distintos a los suministrados podría dañar el interior de la unidad.
-

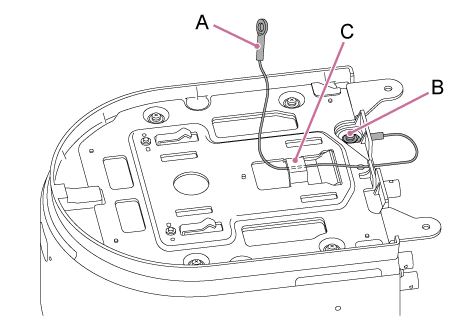

Pase el cable metálico para evitar la caída por la presilla metálica del cable metálico del soporte de techo (A) y fíjelo de manera segura a la unidad con el tornillo suministrado (M4×8).
A: Cable metálico suministrado
B: Tornillo suministrado (M4×8)
C: Presilla metálica para el cable metálico
Utilice el tornillo suministrado. El uso de un tornillo distinto al suministrado podría reducir la efectividad de la función del cable metálico.
-

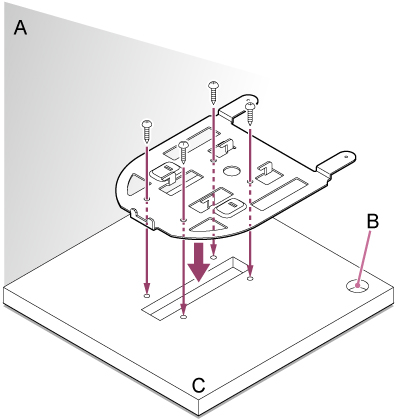

Fije el soporte de techo (B) en la superficie donde montará la unidad; por ejemplo, en una estantería.
Los tornillos de montaje no se suministran.
A: Pared
B: Orificio para los cables de conexión
C: Estantería u otra superficie de montaje

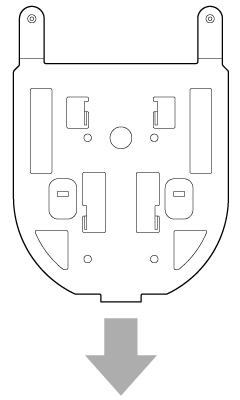

La dirección de la flecha indica la parte frontal de la cámara. Ajuste la orientación de la cámara de forma que quede orientada hacia delante.
-

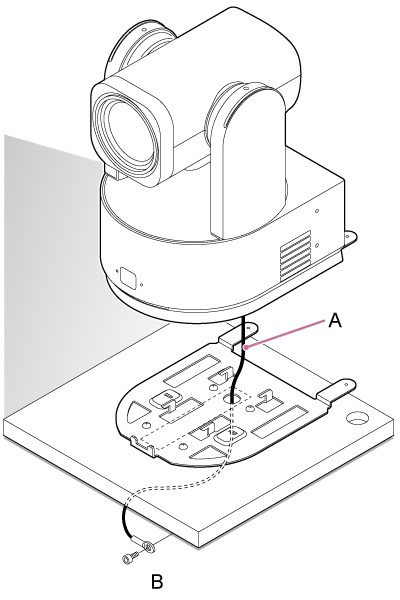

Coloque el cable metálico para evitar la caída en un punto cerca de la superficie de montaje.
Utilice un tornillo con cabeza de hexágono interior M5 (3/16 pulg.) (opcional) y fíjelo en un objeto cerca de la estantería o superficie en la que se colocará el soporte de techo (B).
A: Cable metálico
B: Tornillo con cabeza de hexágono interior (M5, 3/16 pulg.)
-

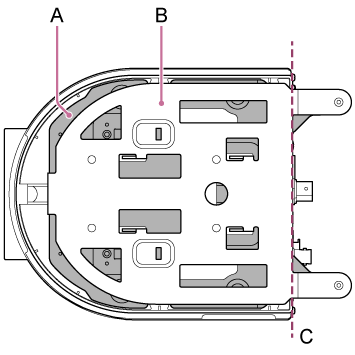

Alinee los bordes de los soportes de techo (A) y (B).
A: Soporte de techo (A) acoplado a la unidad
B: Soporte de techo (B)
C: Alineación de los bordes
-

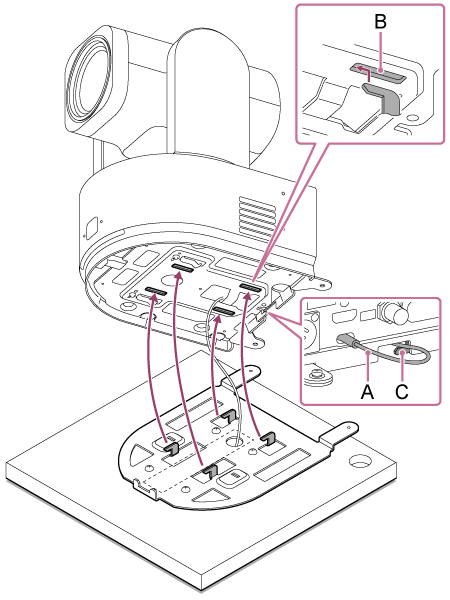

Inserte los salientes del soporte de techo (B) en los orificios (4 lugares) del soporte de techo (A).
-

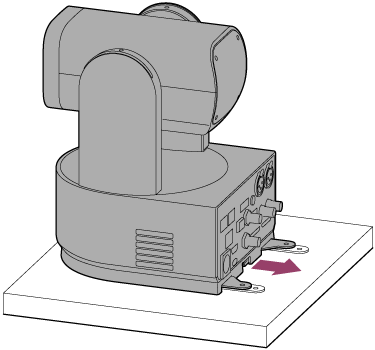

Enganche el cable metálico para evitar la caída alrededor del saliente del cable metálico del soporte de techo (A); empuje la unidad en la dirección indicada en la ilustración unos 10 mm para fijarla temporalmente en su sitio.
A: Cable metálico para evitar la caída
B: Orificios de inserción de salientes (4 lugares)
C: Saliente del cable metálico
-

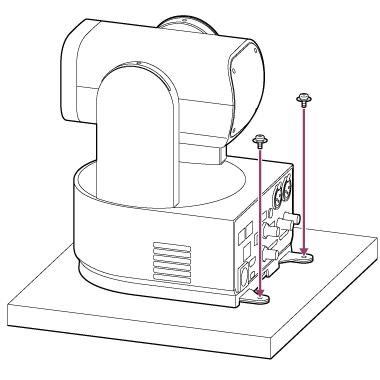

Fije el soporte de techo (A) y el soporte de techo (B) con los dos tornillos suministrados (M3×8).
-
Compruebe el estado del montaje.
En concreto, compruebe los siguientes elementos.
- Los tornillos de montaje están bien colocados.
- El cable metálico para evitar la caída está bien colocado y no está retorcido.
- La unidad se ha montado de manera nivelada (sin inclinación ni bamboleo).
