Ajuste de la distancia focal de brida

Esta función ajusta automáticamente la distancia focal de brida (retardo posterior de brida, FB) entre la superficie de montaje del objetivo y el plano del dispositivo de imagen.

Este ajuste es necesario si el enfoque no es correcto en los extremos gran angular y teleobjetivo del zoom óptico. Cuando se ajusta correctamente, el enfoque se mantiene incluso si cambia la posición del zoom tras ajustarlo.

Preparativos para el ajuste

Asegúrese de llevar a cabo las siguientes acciones antes del ajuste:

  1. Descargue el gráfico de ajuste de la distancia focal de brida desde la URL específica e imprímalo en tamaño A3.

    https://helpguide.sony.net/pro/fb_adj/v1/h_zz/

  2. Coloque la cámara sobre una superficie horizontal.

  3. Presione el botón HOME en el control remoto infrarrojo o el botón (restablecer giro/inclinación) en la pestaña (PTZ) para girar la cámara hacia el frente.

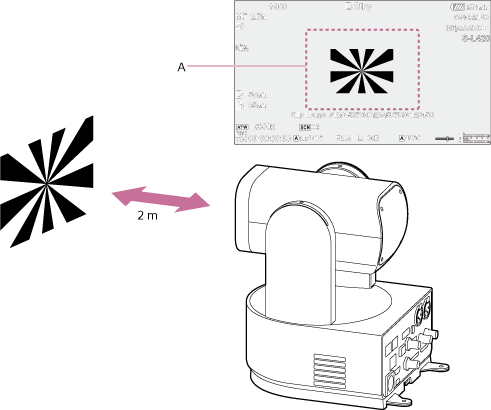

  4. Coloque la carta de ajuste de la distancia focal de brida (se recomienda tamaño A3) a una distancia aproximada de 2 m (6 pies), mueva el zoom al extremo teleobjetivo y encuadre el gráfico de forma que el centro del gráfico quede en el centro de la pantalla.

    Asegúrese de que no aparezca ningún otro objeto a una distancia diferente del gráfico cerca del centro de la pantalla (dentro del área de línea punteada en el diagrama siguiente) cuando el zoom esté ajustado en el extremo gran angular.

    A: El área punteada muestra únicamente el gráfico específico.

  5. Ajuste el zoom al extremo gran angular y configure los siguientes ajustes:

    Configuración en el panel de configuración básica de la cámara de la Aplicación Web
    IRIS: F2.8 (abierto)
    ISO/GAIN: 0 dB

    Ajuste del menú de la cámara
    [Project] – [Rec Format] – [Frequency]: 59.94 o 50
    [Project] – [Rec Format] – [Video Format]: 3840×2160P
    [Shooting] – [S&Q Motion] – [Setting]: [Off]
    [Shooting] – [SteadyShot] – [Setting]: [Off]

  6. Ajuste la iluminación y los filtros ND para que la imagen tenga un brillo adecuado en todo el rango de zoom.



Ejecución del ajuste automático

  1. Seleccione [Technical] – [Lens] – [Auto FB Adjust] – [Execute] en el menú de la cámara.
  2. Revise la descripción y seleccione [Execute] en la pantalla de confirmación.



Para cancelar el ajuste automático de la distancia focal de brida

Seleccione [Cancel] que se muestra durante el proceso de ajuste.



Para restablecer los valores de ajuste al estado predeterminado de fábrica después del ajuste automático

  1. Seleccione [Technical] – [Lens] – [Auto FB Adjust] – [Reset] en el menú de la cámara.
  2. Revise la descripción y seleccione [Execute] en la pantalla de confirmación.

Nota

  • No toque la cámara durante el proceso de ajuste.
  • Se mostrará un mensaje si ocurre un error durante el ajuste. Si el ajuste da lugar a un error, compruebe lo siguiente:
    • ¿El brillo del gráfico de ajuste de la distancia focal de brida es el adecuado?
      Si el brillo no es el adecuado, se mostrará un mensaje y se anulará el ajuste.
    • ¿El gráfico de ajuste de la distancia focal de brida está demasiado cerca o demasiado lejos?
    • ¿Se realizó correctamente el procedimiento de “Preparativos para el ajuste”?
    • ¿Aparecen objetos de alta luminosidad, como luces, en la pantalla de la cámara?
