Conexión a la unidad con un controlador remoto (opcional) con el conector RS-422

En este tema se describe cómo conectar un controlador remoto a la unidad con el conector RS-422. Una conexión RS-422 admite conexiones de hasta 1,2 km (máx.).

También puede conectar en cadena hasta siete cámaras con el conector VISCA OUT.

Para configurar los ajustes iniciales de la unidad, debe haber conectado un PC o una tableta al conector LAN.

Nota

  • Realice el siguiente procedimiento antes de conectar la fuente de alimentación a la unidad.
  1. Defina el interruptor 4 SETUP en posición ON en el bloque de conectores de la unidad.

    La comunicación VISCA está habilitada.

    Ilustración de interruptores de configuración

  2. Establezca la velocidad de transmisión en baudios en la misma velocidad que el controlador remoto. Para ello, use el interruptor 5 SETUP en el bloque de conectores de la unidad.
    Ajuste del interruptor 5 Velocidad de transmisión en baudios
    ON 38400 bps
    OFF 9600 bps
  3. Conecte el conector VISCA IN de la unidad al conector VISCA del controlador remoto con un cable de red comercial.

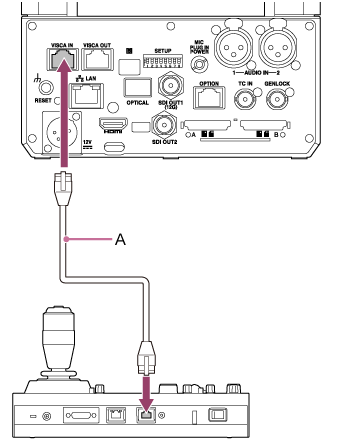

    A continuación se muestra un ejemplo de conexión del RM-IP500.

    Ilustración de conexión de ejemplo

    A: Cable de red comercial

    Nota

    • Use un cable recto para el cable de red.
    • Para conectar un dispositivo VISCA que no sea el RM-IP500 que tenga un cableado de conector único, cree un cable de conexión consultando el diseño de pines que se muestra a continuación.

    Diseño de contacto de VISCA RS-422 (izquierda: VISCA IN, derecha: VISCA OUT)

    Ilustración de disposición de pines

    IN OUT
    N.º de pin Función N.º de pin Función
    1 TX− 1 RX−
    2 TX+ 2 RX+
    3 RX− 3 TX−
    4 GND 4 GND
    5 GND 5 GND
    6 RX+ 6 TX+
    7 N.C. 7 N.C.
    8 N.C. 8 N.C.

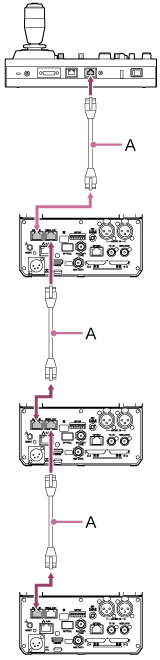

    Consulte lo siguiente cuando conecte varias cámaras en cadena.

    Ilustración de conexión en cadena de ejemplo

    A: Cable de red comercial

  4. Encienda la unidad.
