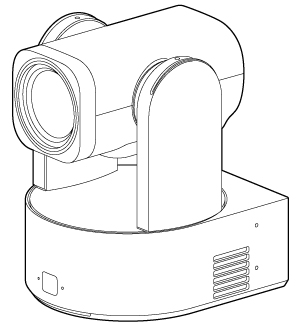

Montaje en vertical en un lugar fijo
En este tema se describe cómo montar la unidad sobre una mesa o trípode.
Nota acerca de la instalación
- Para evitar fallos en la unidad, no sujete el cabezal de la cámara mientras está en funcionamiento.
-
Compruebe el espacio de montaje.
Montaje en una mesa
Monte la unidad sobre una superficie plana teniendo en cuenta el espacio necesario para girar el cabezal de la cámara y para el cableado de la parte posterior de la unidad.
Nota
- Móntela sobre un lugar estable que no reciba vibraciones. Los entornos que podrían recibir vibraciones pueden provocar vibraciones en la imagen.
- Si necesita montar la unidad sobre una superficie inclinada, manténgala a ±15° de la línea horizontal y tome las medidas necesarias para evitar que caiga.
Montaje en un trípode
Fije el trípode en el orificio para el tornillo de montaje en trípode que encontrará en la parte inferior.
Utilice un tornillo para montaje en trípode que sobresalga de la superficie de montaje la cantidad que se indica a continuación y apriételo con un destornillador de mano.
A: Tornillo de montaje en trípode 1/4-20 UNC o 3/8-16 UNC
B: Saliente (de 4,5 mm a 5,5 mm)
- No utilice los tornillos para trípode para montar la unidad en un lugar alto.
