XLRハンドルユニット（ILME-FX5のみ）を取り付ける
本機にXLRハンドルユニットを取り付けると、XLRアダプタ―の機能を使うことができます。
ご注意
- XLRハンドルユニットXLR-H1（別売）は本機に装着できません。
-
シューキャップ（A）を取り外し、XLRハンドルユニットのマルチインターフェースフット（B）をマルチインターフェースシューに取り付ける。
-
コインなどを使用して、2つのネジを確実に締めて固定する。
ご注意
- 取り付け/取り外しの際には、カメラの電源をオフにしてください。
- XLRハンドルユニットを取り付けるときは、ハンドル取り付けネジ2本を確実に締めてください。ハンドル取り付けネジを締めずに使用すると、マルチインターフェースシュー端子の破損やカメラが落下するおそれがあります。
アクセサリーシューの取り付け
-
XLRハンドルユニットから、ネジ4本をはずす。
-
シューバネ（A）の先端を持ち上げ、刻印された矢印の向きと反対方向へ引き抜く。
-

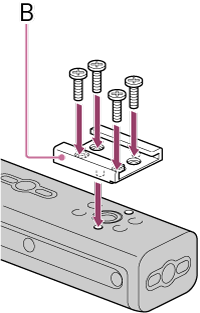

アクセサリーシュー（B）の凸部とアクセサリーシュー取り付け部の凹部を合わせて取り付け、4本のネジを締める。
- アクセサリーシューキットに付属するネジを使用してください。
-
シューバネ（A）を矢印の方向に挿入し、コの字部分がアクセサリーシューの端部にはまるように取り付ける。
ご注意
- 逆方向に無理に取り付けると破損する恐れがあります。
ヒント
- アクセサリーシューを取り外す場合は、手順2と同様にシューバネを外し、ネジを緩めてアクセサリーシューを外します。
