ブロックダイヤグラム
音声や［Audio］メニュ―に関連するブロックダイヤグラムです。

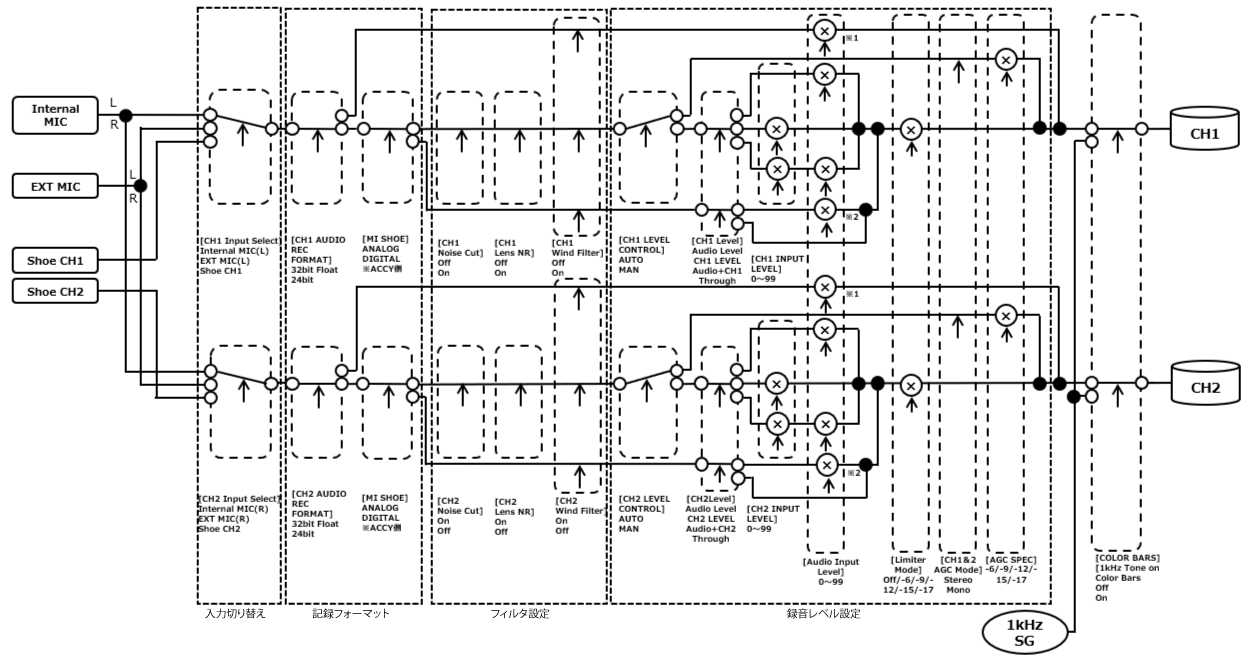

［音声入力］（CH1&CH2）
※1：XLRアダプターがAUTO時は無効
※2：XLR-H2およびXLR-A4がAUTO時は無効
* XLRアダプターからの音声入力があるときはメニューの［Audio］－［音声入力］－［CH1レベル調整］～［CH2レベル調整］の設定項目となります。

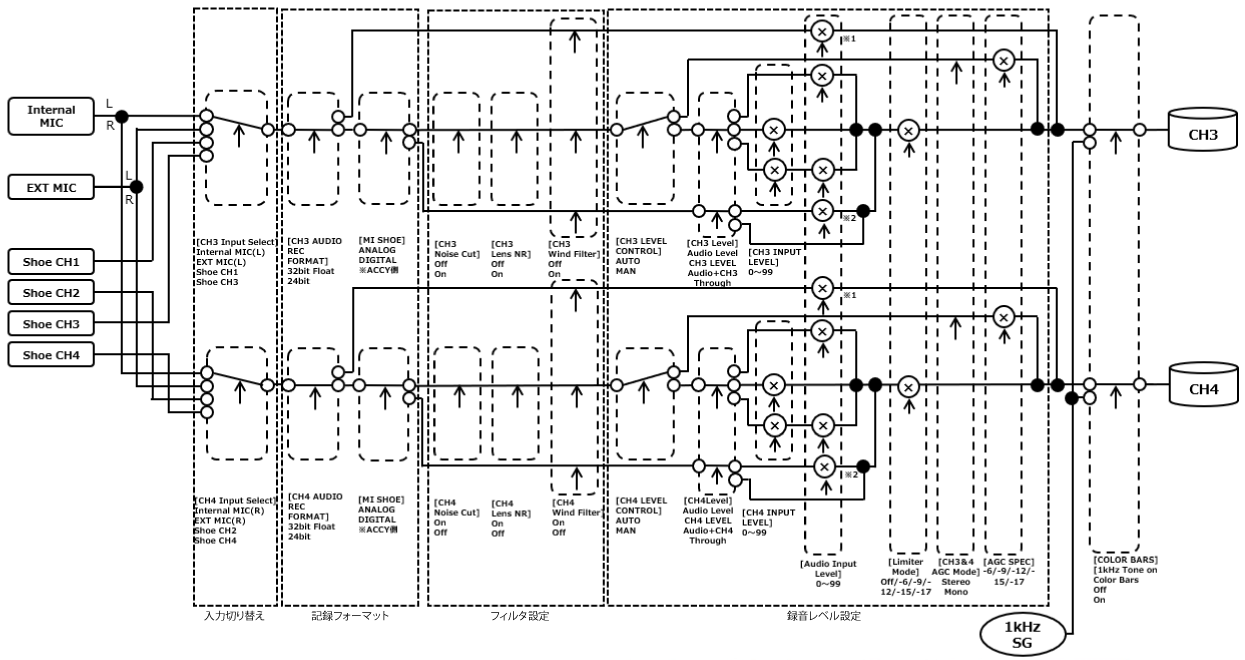

［音声入力］（CH3&CH4）
※1：XLRアダプターがAUTO時は無効
※2：XLR-H2およびXLR-A4がAUTO時は無効
* XLRアダプターからの音声入力があるときはメニューの［Audio］－［音声入力］－［CH1レベル調整］～［CH3レベル調整］の設定項目となります。

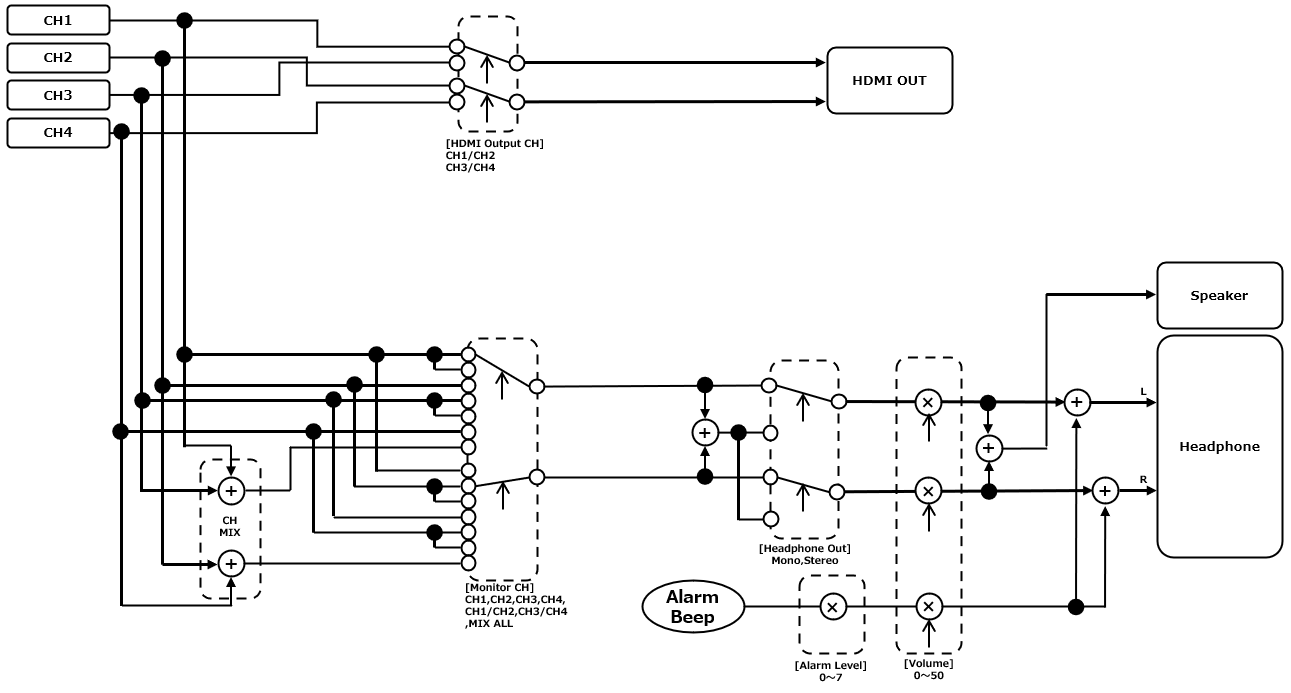

ブロックダイヤグラム（出力側）
