基本動作の設定

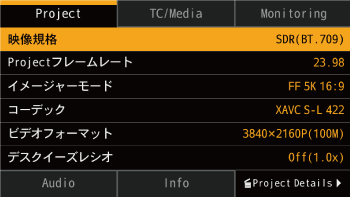

撮影を始める前に、運用形態に合わせて、メニューの［Project］画面で基本動作の設定を行います。

イメージャーモードと記録フォーマットについて

［Projectフレームレート］と［イメージャーモード］の組み合わせによって、選択できる記録フォーマット（コーデック/画サイズ/フレームレート）や 撮像フレームレートが以下のように異なります。

XAVC HS-L 422/XAVC HS-L 420/XAVC S-L 422

XAVC HS-L 422 XAVC HS-L 420 XAVC S-L 422
［Projectフレームレート］ ［イメージャーモード］ 3840×2160P 3840×2160P 3840×2160P 1920×1080P
119.88/100 FF 5K 16:9 固定 固定 固定 －
FFc 4.5K 16:9 固定 固定 固定 －
59.94/50 FF 5K 16:9 ～120fps
～60fps1） 		～120fps
～60fps1） 		～120fps
～60fps1） 		～240fps
FFc 4.5K 16:9 ～120fps ～120fps ～120fps －
S35 3.2K 16:9 － － － ～240fps
29.97/25 FF 5K 16:9 － － ～120fps
～60fps1） 		～240fps
FFc 4.5K 16:9 － － ～120fps －
S35 3.2K 16:9 － － － ～240fps
23.98 FF 5K 16:9 ～120fps
～60fps1） 		～120fps
～60fps1） 		～120fps
～60fps1） 		～240fps
FFc 4.5K 16:9 ～120fps ～120fps ～120fps －
S35 3.2K 16:9 － － － ～240fps

1）デュアルゲイン有効時

XAVC S-L 420/XAVC S-I

XAVC S-L 420 XAVC S-I
［Projectフレームレート］ ［イメージャーモード］ 3840×2160P 1920×1080P 4096×2160P 3840×2160P 1920×1080P
119.88/100 FF 5K 16:9 固定 固定 － － －
FFc 4.5K 16:9 固定 － － － －
S35 3.2K 16:9 － 固定 － － －
59.94/50 FF 5K 17:9 － － ～120fps
～60fps1） 		－ －
FF 5K 16:9 ～120fps
～60fps1） 		～240fps － ～120fps
～60fps1） 		～240fps
FFc 4.5K 17:9 － － ～120fps － －
FFc 4.5K 16:9 ～120fps － － ～120fps －
S35 3.2K 16:9 － ～240fps － － ～240fps
29.97/25 FF 5K 17:9 － － ～120fps
～60fps1） 		－ －
FF 5K 16:9 ～120fps
～60fps1） 		～240fps － ～120fps
～60fps1） 		～240fps
FFc 4.5K 17:9 － － ～120fps － －
FFc 4.5K 16:9 ～120fps － － ～120fps －
S35 3.2K 16:9 － ～240fps － － ～240fps
23.98 FF 5K 17:9 － － ～120fps
～60fps1） 		－ －
FF 5K 16:9 ～120fps
～60fps1） 		～240fps － ～120fps
～60fps1） 		～240fps
FFc 4.5K 17:9 － － ～120fps － －
FFc 4.5K 16:9 ～120fps － － ～120fps －
S35 3.2K 16:9 － ～240fps － － ～240fps
24 FF 5K 17:9 － － ～120fps
～60fps1） 		－ －
FFc 4.5K 17:9 － － ～120fps － －

1）デュアルゲイン有効時

X-OCN/HDMI RAW

X-OCN HDMI RAW
［Projectフレームレート］ ［イメージャーモード］ LT C1 C2
59.94/50 FF 5K 3:2 固定 固定 固定 －
FF 5K 17:9 固定 固定 固定 －
FF 5K 16:9 固定 固定 固定 －
FFc 4.5K 17:9 － － － 固定
FFc 4.5K 16:9 － － － 固定
FFc 3.8K 16:9 固定 固定 固定 －
29.97/25 FF 5K 3:2 固定 固定 固定 －
FF 5K 17:9 固定 固定 固定 －
FF 5K 16:9 固定 固定 固定 －
FFc 4.5K 17:9 － － － 固定
FFc 4.5K 16:9 － － － 固定
FFc 3.8K 16:9 固定 固定 固定 －
23.98 FF 5K 3:2 固定 固定 固定 －
FF 5K 17:9 固定 固定 固定 －
FF 5K 16:9 固定 固定 固定 －
FFc 4.5K 17:9 － － － 固定
FFc 4.5K 16:9 － － － 固定
FFc 3.8K 16:9 固定 固定 固定 －
24 FF 5K 3:2 固定 固定 固定 －
FF 5K 17:9 固定 固定 固定 －
FF 5K 16:9 固定 固定 固定 －
FFc 4.5K 17:9 － － － 固定
FFc 3.8K 16:9 固定 固定 固定 －

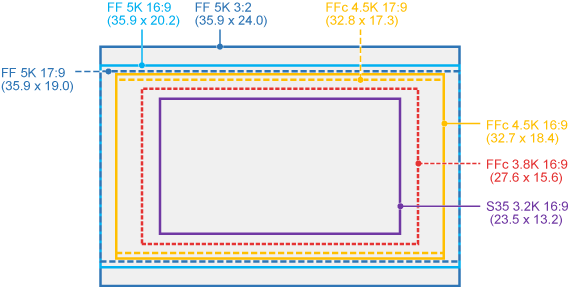

有効画サイズについて

本機では、以下の有効画サイズでの撮影が可能です。（単位：ミリメートル）

［イメージャーモード］ 有効画素数
FF 5K 3:2 4992×3328
FF 5K 16:9 4992×2808
FF 5K 17:9 4992×2632
FFc 4.5K 16:9 4552×2560
FFc 4.5K 17:9 4552×2400
FFc 3.8K 16:9 3840×2160
S35 3.2K 16:9 3264×1836
