メニュー画面
メニュー画面では、本機の設定や状態を確認することができます。
メニューを表示させるには
- MENUボタンを押す
メニュー画面を切り替えるには

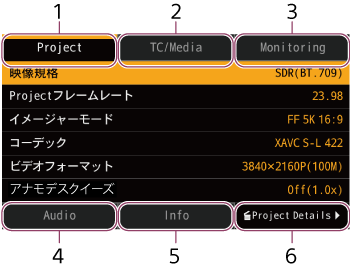

1～6に表示される各項目を選択すると、対応する画面が表示されます。
項目を選択した状態で、マルチセレクターまたはマルチファンクションダイヤルを左右に操作すると画面を切り替えることもできます。
選択しているカテゴリーの画面で項目6を押すと、選択しているカテゴリーのフルメニューが表示されます。
メニューを消すには
- MENUボタンを押す
設定を変更するには
メニュー画面の表示中にマルチファンクションダイヤルやマルチセレクターを押すと、画面内の設定項目を選べるようになります。
なお、タッチ操作で直接選ぶこともできます。
［Project］カテゴリー
基本設定、記録フォーマットの設定や確認をします。
| 表示項目 | 説明 | フルメニューのメニュー項目 |
|---|---|---|
| ［映像規格］ | ［カスタム］時の記録/出力の映像規格を設定する。 | ［基本設定］－［映像規格］ |
| ［入力カラースペース］ | 色域を設定する。 | ［基本設定］－［Cine EI/Flexible ISO設定］－［入力カラースペース］ |
| ［Projectフレームレート］ | プロジェクトフレームレートを選択する。 | ［記録フォーマット］－［Projectフレームレート］ |
| ［イメージャーモード］ | 有効画サイズを設定する。 | ［記録フォーマット］－［イメージャーモード］ |
| ［コーデック］ | コーデックを設定する。 | ［記録フォーマット］－［コーデック］ |
| ［ビデオフォーマット］ | 録画フォーマットを設定する。 | ［記録フォーマット］－［ビデオフォーマット］ |
| ［アナモデスクイーズ］ | アナモフィックレンズでの撮影時に、指定した出力系統に表示する映像のデスクイーズ倍率を設定する。 | ［アナモデスクイーズ］－［レシオ］ |
［TC/Media］カテゴリー
タイムコードの値やTCフォーマットの設定や確認をします。
| 表示項目 | 説明 | フルメニューのメニュー項目 |
|---|---|---|
| ［TC モード/Run］ | タイムコードの歩進モードを設定する。 | ［タイムコード］－［モード］/［Run］ |
| ［TCディスプレイ］ | タイムデータの表示を切り替える。 | ［TCディスプレイ］－［タイムデータ表示］ |
| ［TC設定］ | タイムコードを任意の値に設定する。タイムコードを00:00:00:00にリセットする。タイムコードのフォーマットを設定する。 | ［タイムコード］－［マニュアル設定］/［リセット］/［TCフォーマット］ |
| ［カメラID］ | クリップ名の生成時のカメラIDを設定する。 | ［クリップ名設定］－［カメラID］ |
| ［リールナンバー］ | クリップ名の生成時の［リールナンバー］の数字部分を設定する。 | ［クリップ名設定］－［リールナンバー］ |
| ［カメラポジション］ | クリップ名の生成時のショットナンバーの先頭文字部分を設定する。 | ［クリップ名設定］－［カメラポジション］ |
| ［クリップネーム］ | ［オートネーミング］が［タイトル］のとき、クリップ名のタイトル部分を表示する。 | ［クリップ名設定］－［タイトル名設定］ |
| ［メディア初期化］ | カードスロットA/Bのメモリーカードを初期化する。 | ［メディア初期化］－［メディア(A)］/［メディア(B)］ |
［Monitoring］カテゴリー
HDMI、LCDモニター、ビューファインダーの各外部出力の信号フォーマットやOSDやマーカーの重畳状態の設定や確認をします。
| 表示項目 | 説明 | フルメニューのメニュー項目 | |
|---|---|---|---|
| ［LCD/VF］ | ［フレームライン］ | LCDモニターまたはビューファインダーの映像に重畳して表示するフレームラインを選択する。 | ［フレームライン］ |
| ［HDMI］ | ［出力フォーマット］ | HDMI出力の解像度設定をする。 | ［出力フォーマット］ |
| ［情報表示］ | HDMIの画面表示出力をオン/オフする。 | ［画面表示出力］ | |
| ［フレームライン］ | HDMI出力に重畳して表示する情報を選択する。 | ［フレームライン］ | |
| ［IP］ | ［出力フォーマット］ | ストリーミングの解像度を表示する。 | ［ストリーミング］－［RTMP/RTMPS 1］～［RTMP/RTMPS 3］－［解像度］ ［ストリーミング］－［SRT-Caller 1］～［SRT-Caller 3］－［解像度］ |
| ［情報表示］ | ストリーミングの画面表示出力状態を表示する。（［Off］固定） | － | |
| ［フレームライン］ | ストリーミングに重畳して表示する情報の状態を表示する。（［Off］固定） | － | |
［Audio］カテゴリー
オーディオのソースやレベルなどの設定や確認をします。
| 表示項目 | 説明 | フルメニューのメニュー項目 | |
|---|---|---|---|
| 入力 | ［CH1レベル調整］～［CH4レベル調整］ | 自動調節をオン/オフする。 | ［音声入力］－［CH1レベル調整］～［CH4レベル調整］ |
| ［CH1入力レベル］～［CH4入力レベル］ | 記録チャンネルの入力レベルを調整する。 | ［音声入力］－［CH1入力レベル］～［CH4入力レベル］ | |
| ［音声記録フォーマット］（CH1～CH4） | 音声記録フォーマットを表示する。 | ［音声記録フォーマット］－［音声記録フォーマット］ | |
| ［32bit float WAV記録］（CH1～CH4） | 32bit Floatの音声データの記録状態を表示する。 | ［32bit float WAV記録］－［設定］ | |
| ［CH1入力選択］～［CH4入力選択］ | 入力ソースを切り替える。 | ［音声入力］－［CH1入力選択］～［CH4入力選択］ | |
| ［CH1風音低減］～［CH4風音低減］ | マイクの風音低減フィルターを設定する。 | ［音声入力］－［CH1 フィルター］～［CH4 フィルター］－［風音低減］ | |
| ［ノイズカットフィルター］（CH1～CH4） | ノイズ除去設定をする。 | ［音声入力］－［CH1 フィルター］～［CH4 フィルター］－［ノイズカットフィルター］ | |
| ［音声入力レベル］ | 音声入力レベルを設定する。 | ［音声入力］－［音声入力レベル］ | |
| 出力 | ［HDMI出力CH］ | HDMIのみ、またはHDMIとストリームに出力される音声チャンネルの組み合わせを設定する。 | ［音声出力］－［HDMI出力CH］ |
| ［音量］ | ヘッドホン端子および内蔵スピーカーのモニター音声レベルを設定する。 | ［音声出力］－［音量］ | |
| ［モニターチャンネル］ | ヘッドホン端子および内蔵スピーカーに出力する音声チャンネルを設定する。 | ［音声出力］－［モニターチャンネル］ | |
［Info］カテゴリー
本機やメディア、バッテリーなどの状態を確認します。
| No | ページ | 説明 |
|---|---|---|
| 1 | ［カメラ状態］ | 警告メッセージとエラーメッセージが表示されます。何もメッセージがないときは、一番上の表示エリアに「全てのシステムは正常です」が表示されます。 |
| 2 | ［ファームウエア］ | 本機のシリアルナンバーやファームウェアバージョンが表示されます。 |
| 3 | ［システム］ |
次のシステム情報が表示されます。
|
| 4 | ［バッテリー］ |
次のバッテリー情報が表示されます。
|
| 5 | ［メディア］ | メモリーカードの残量と記録可能時間、寿命データが表示されます。 |
| 6 | ［レンズ］ |
本機に装着されている次のレンズ情報が表示されます。
ご注意
|
