背面部

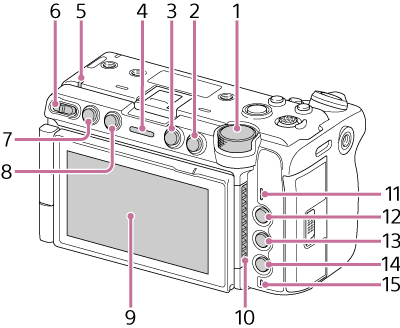

カメラ背面部のイラストです。LCDモニターの面がカメラ背面です。背面の中央にLCDモニター、9番があります。LCDモニターの上に右から順に1番、2番、3番、4番、8番、7番、6番の部位があります。LCDモニターの左上の上面に5番があります。LCDモニターの右側に10番、そのさらに右側に上から順に11番から15番の部位があります。

  1. マルチファンクションダイヤル

    LCDモニターに映像が表示されているときに押すと、ダイレクトメニューが表示されます。

    また、LCDモニターに各種メニューが表示されているときに回すと、カーソルが上下に移動して、メニュー項目や設定値を選択できます。押すと選択している項目を確定します。

    メニューを表示していないときは、アサイナブルダイヤルとして機能します。

  2. BACK（戻る）ボタン

    押すと一つ前の階層に戻ります。設定を変更している場合は、確定前の設定値がキャンセルされます。

  3. MENU（メニュー）ボタン

    短く押すと、メニュー画面が表示されます。長押しすると、フルメニュー画面が表示されます。

  4. 記録/タリーランプ（リア）

    記録が始まると点灯します。

  5. 電源ランプ
  6. 電源スイッチ

  7. CLIPS（クリップ）ボタン

    押すと再生アクティブなメディアのクリップがクリップ一覧画面に表示され、再生操作を有効にします。クリップ一覧画面のときに押すと撮影画面に戻ります。

  8. アサイナブルボタン4
  9. LCDモニター/タッチパネル

  10. 吸気口

    ご注意

    • 吸気口をふさがないでください。
  11. スピーカー
  12. アサイナブルボタン5

  13. HOME（ホーム）ボタン

    押すとLCDモニターにホーム画面が表示されます。HDMI出力映像には表示されません。

  14. USER（ユーザー）ボタン

    押すとユーザー機能画面の表示/非表示を切り替えます。

  15. アクセスランプ
