Color Video CameraBRC-AM7

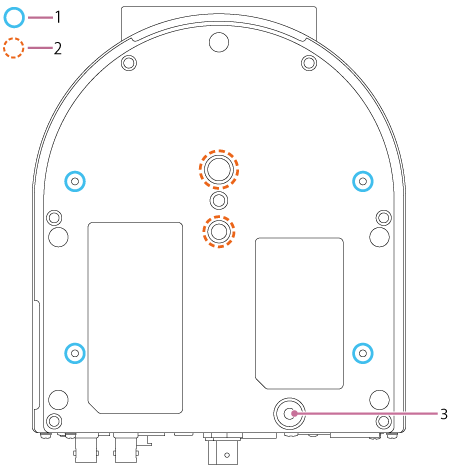

Cette rubrique décrit l’emplacement et les fonctions des pièces sur le dessous de l’appareil.

1. Orifices de vis de montage du support de plafond (A) (4 emplacements, profondeur effective du filetage de 5,5 mm (7/32 po))

   Lorsque vous montez l’appareil au plafond ou sur une étagère en hauteur, fixez le support de plafond fourni aux orifices de vis à l’aide des quatre vis fournies.

   • Pour plus de détails sur le montage, consultez « Montage à la verticale dans un emplacement élevé et fixe » et « Montage au plafond ».

2. Orifices de vis de montage de trépied (1/4 po, 3/8 po)

   Compatibles avec les vis 1/4-20 UNC et les vis 3/8-16 UNC. Fixez à un trépied (en option, vis de 5,5 mm (7/32 po) de long ou moins).

   Note

   • N’utilisez pas de vis d’une longueur supérieure à 5,5 mm (7/32 po). Cela pourrait entraîner un dysfonctionnement.

3. Vis de montage de câble métallique antichute.

   Note

   • Fixez le câble métallique et les vis fournis.
   • Ne fixez pas les vis sans fixer le câble métallique.
