Color Video CameraBRC-AM7

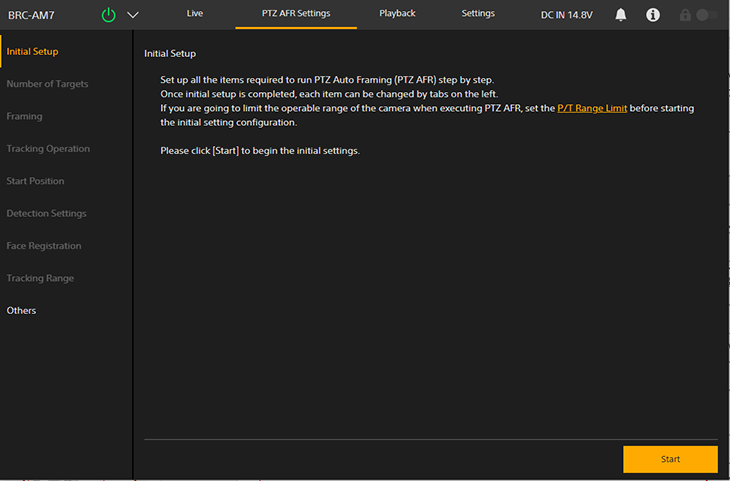

L’écran [Initial Setup] de l’écran des réglages PTZ AFR s’affiche.

La configuration des réglages de cadrage automatique PTZ démarre.

• [Person] : la cible du cadrage est une personne.
• [Ball Sports (Basketball)] : la cible du cadrage est un sport de balle (basketball).

Pour plus de détails sur quand sélectionner [Ball Sports (Basketball)], consultez « Suivi automatique des sports de balle (basketball) depuis une position surélevée ».

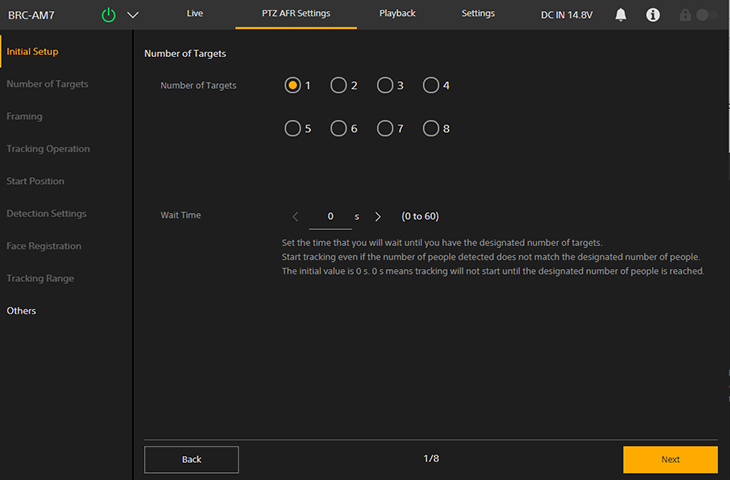

• [Number of Targets] : définit le nombre de personnes à suivre pendant le cadrage automatique PTZ. Le nombre de personnes à suivre peut également être modifié dans l’onglet (PTZ AFR1) de l’écran d’opération en direct pendant le cadrage automatique PTZ.
• [Wait Time] : règle le temps d’attente jusqu’à ce que le nombre spécifié de personnes à suivre soit rassemblé à la position de départ en mode de démarrage automatique du suivi. Le suivi démarre indépendamment de cette valeur lorsqu’il est en mode de démarrage manuel du suivi.

A : curseur de taille du corps humain

B : panneau de réglage de la composition

C : cadre de composition

Ajustez la taille et la position de la personne dans l’image.

• [Lead Room Effect] : définit l’intensité de l’effet qui crée un espace blanc dans le composition en fonction de l’orientation du visage.

L’écran de configuration suivant s’affiche.

A : panneau de configuration de la portée du contrôle automatique

Sélectionnez la portée du contrôle automatique pour le cadrage automatique PTZ parmi les options suivantes :

• [Pan/Tilt/Zoom] : contrôle panoramique/inclinaison/zoom.
• [Pan/Tilt] : contrôle panoramique/inclinaison.
• [Pan] : contrôle panoramique.

B : panneau de configuration de la vitesse et de la sensibilité

Réglez la vitesse et la sensibilité du cadrage automatique PTZ. Pour plus de détails, consultez les conseils suivants.

• Touche [Reset] : appuyez sur la touche pour restaurer la vitesse et la sensibilité aux valeurs par défaut.
• [Speed] : réglez des vitesses séparées pour le panoramique/inclinaison/zoom sur une à cinq étapes (1 (lent) à 5 (rapide)).
• [Sens.] : réglez des sensibilités séparées pour le panoramique/inclinaison/zoom sur une à six étapes (0 à 5 (réactif)). Lors d’un réglage sur 0, le panoramique/inclinaison/zoom se déplace jusqu’à atteindre la composition spécifiée, et une fois atteint, le panoramique/inclinaison/zoom ne se déplace plus.

L’écran de configuration suivant s’affiche.

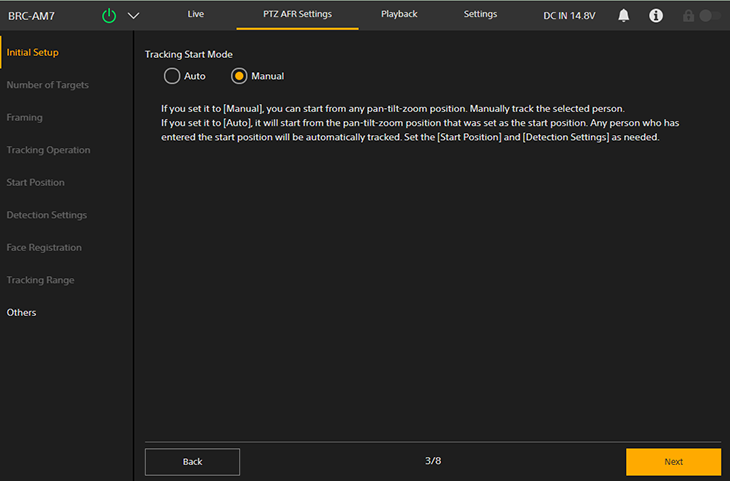

Définit le mode de démarrage du suivi.

• [Auto] : dans ce mode, le suivi d’une personne démarre automatiquement lorsqu’une personne entre dans la zone de détection spécifiée dans le champ de vision configuré pour la position de départ (mode de démarrage automatique du suivi). Lorsque ce réglage est sélectionné, la configuration de l’écran [Start Position] et [Detection Settings] est requise.
• [Manual] : dans ce mode, le suivi ne démarre pas tant que vous n’avez pas spécifié manuellement la personne à suivre (mode de démarrage manuel du suivi).

L’écran de configuration suivant s’affiche.

• Lorsque [Auto] est sélectionné, passez à l’étape 13.
• Lorsque [Manual] est sélectionné, passez à l’étape 19.

Configurez la position de départ utilisée lorsque le cadrage automatique PTZ est en mode de démarrage automatique du suivi. Ce réglage n’est pas nécessaire pour le mode de démarrage manuel du suivi.

La caméra revient à la position de départ lorsque vous appuyez sur la touche (Redémarrer) sur l’écran d’opération en direct ou si le suivi de la personne que vous suiviez est interrompu.

A : panneau d’image de la caméra

B : panneau de commande du cadrage

Réglez la position de départ à l’aide du panneau de commande du cadrage pour effectuer un panoramique, une inclinaison et un zoom sur l’image de la caméra tout en surveillant l’image de la caméra sur le panneau d’image de la caméra. Vous pouvez régler la vitesse de transition de panoramique/inclinaison et de zoom à l’aide des curseurs.

• Par défaut, la touche [Move to the set start position] est désactivée. Elle est activée une fois la configuration initiale terminée. Appuyez sur cette touche pour passer à la position de départ actuellement configurée.
• Appuyez sur la touche (Réinitialisation) pour réinitialiser le panoramique/l’inclinaison. Appuyez sur la touche lorsque le témoin POWER et le témoin NETWORK clignotent simultanément ou lorsque [Execute Pan-Tilt Reset.] est affiché dans le panneau de commande du cadrage.

L’écran de configuration suivant s’affiche.

Ce réglage n’est pas nécessaire pour le mode de démarrage manuel du suivi.

A : panneau de configuration de la plage de détection

Définit la plage de détection de la personne cible à suivre.

Réglez la plage de suivi en faisant glisser les cercles aux quatre coins du cadre orange dans le panneau de configuration de la plage de détection tout en surveillant l’image de la caméra. Une personne pénétrant dans cette plage deviendra la cible du suivi automatique.

Lorsque [Frame/Area Indicator] est réglé sur la position On sur l’écran [Others], la zone de détection pour la position de départ s’affiche sous forme de ligne pointillée.

• Touche [Move to the set start position]
  Désactivée par défaut. Elle est activée une fois la configuration initiale terminée. Appuyez sur cette touche pour passer à la position de départ actuellement configurée.
• [Detection Part]
  Le suivi commence lorsque la partie du corps configurée entre dans la zone de détection. Vous pouvez définir la partie du corps sur [Head] ou [Ankle].
• [Registered Face Tracking]
  Le suivi démarre automatiquement lorsqu’un visage préalablement enregistré est détecté. Lorsque cette fonction est activée, vous pouvez enregistrer des données faciales depuis l’écran [Face Registration]. Le suivi ne démarre pas si aucune donnée faciale n’est enregistrée dans [Registered Face Data].
• [Tracking Timeout]
  Définit le temps de retour à la position de départ si la détection du visage de la cible de suivi est perdue. Réglez sur 0 seconde pour désactiver la fonction de délai d’attente (valeur par défaut : 0 seconde). Ce réglage définit le délai avant que la caméra cesse automatiquement de suivre une personne dont le visage n’est pas visible, comme un spectateur qui vous tourne le dos et qui pourrait être suivi par erreur, et qui revient à la position de départ.
• [Detection Restart Time]
  Définit le délai entre le début du suivi automatique et son redémarrage automatique. Réglez sur 0 seconde pour désactiver la fonction de redémarrage automatique (valeur par défaut : 0 seconde). Si vous souhaitez changer la cible de suivi régulièrement pendant la prise de vue, plutôt que de suivre uniquement une personne en particulier, vous pouvez définir un intervalle de temps pour redémarrer automatiquement le suivi afin d’arrêter automatiquement le suivi en cours.

L’écran de configuration suivant s’affiche.

Ce réglage n’est pas nécessaire pour le mode de démarrage manuel du suivi.

• A : zone d’affichage de l’image
  Affiche l’image actuelle de la caméra. Vous pouvez enregistrer les visages affichés sur cette image.
• B : touche [Capture] / [Redo]
  Lorsque vous appuyez sur la touche [Capture], l’image se fige et un cadre de visage s’affiche autour des visages pouvant être enregistrés. En cliquant sur un visage entouré d’un cadre de visage, l’image de ce visage est importée dans le panneau d’enregistrement des visages.
  Si aucun cadre de visage n’est affiché pour les visages que vous souhaitez enregistrer, appuyez sur la touche [Redo] pour relancer l’image prête à être recapturée.
• C : panneau d’enregistrement des visages
  Affiche l’image du visage capturée. Saisissez un nom et appuyez sur la touche [Register] pour enregistrer le visage.
  Un maximum de 40 données faciales peut être enregistré.
• D : panneau de commande du cadrage
  Utilisez les fonctions de panoramique, d’inclinaison et de zoom pour régler le cadrage de la capture. Réglez le cadrage de manière à ce que la cible dont vous souhaitez enregistrer le visage soit affichée dans la zone d’affichage de l’image.
  • Appuyez sur la touche (Réinitialisation) pour réinitialiser le panoramique/l’inclinaison. Appuyez sur la touche lorsque le témoin POWER et le témoin NETWORK clignotent simultanément ou lorsque [Execute Pan-Tilt Reset.] est affiché dans le panneau de commande du cadrage.
• E : [Registered Face Data]
  Affiche les données faciales enregistrées par ordre de priorité.
• F : touche [Edit]
  Vous pouvez appuyer sur la touche [Edit] pour afficher l’écran d’édition afin de supprimer, renommer ou changer la priorité des données faciales enregistrées. Pour supprimer, appuyez sur la touche (Supprimer) correspondant aux données faciales que vous souhaitez effacer. Appuyez sur la touche [OK] pour appliquer les modifications.

Définissez la plage de suivi des personnes pendant le cadrage automatique PTZ.

• A : [Setting]
  Activez cette option pour permettre à [Tracking Range] d’afficher le panneau de configuration de la plage de suivi, [Move to the tracking range set position] et le panneau de commande du cadrage.
• B : panneau de configuration de la plage de suivi
  Réglez la plage de suivi en faisant glisser les cercles aux quatre coins du cadre orange dans le panneau de configuration de la plage de suivi tout en surveillant l’image de la caméra. Les sujets ne peuvent être suivis que dans cette plage et le suivi s’arrêtera si les sujets se trouvent en dehors de cette plage.
  Lorsque [Frame/Area Indicator] est réglé sur la position On sur l’écran [Others], la plage de suivi s’affiche comme une ligne continue sur l’écran d’opération en direct.
• C : [Move to the tracking range set position]
• D : panneau de commande du cadrage
  Utilisez les fonctions de panoramique, d’inclinaison et de zoom pour régler le cadrage en fonction de la plage de suivi. Vous pouvez régler la vitesse de panoramique/inclinaison et de zoom séparément.
  • Appuyez sur la touche (Réinitialisation) pour réinitialiser le panoramique/l’inclinaison. Appuyez sur la touche lorsque le témoin POWER et le témoin NETWORK clignotent simultanément ou lorsque [Execute Pan-Tilt Reset.] est affiché dans le panneau de commande du cadrage.

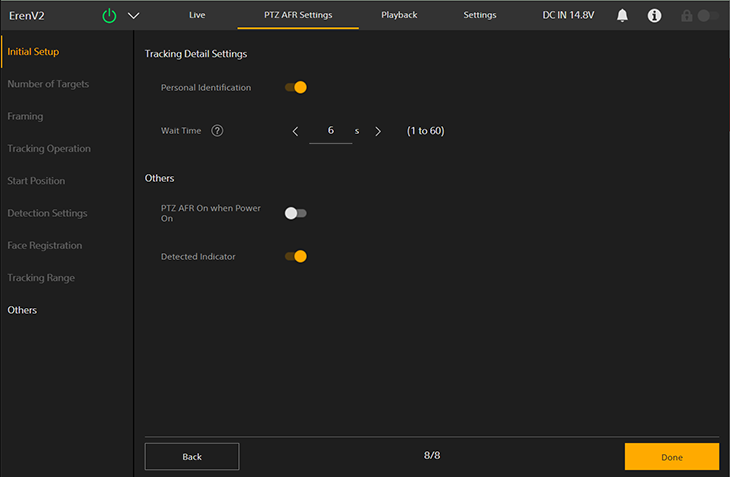

Configurez les réglages suivants, si nécessaire.

• [Personal Identification] : réglez sur la position On pour un fonctionnement normal. Réglez sur la position Off si vous souhaitez que la caméra suive automatiquement une personne à tout moment sans l’identifier. Activé uniquement en mode « Personne ».
• [Wait Time] : réglez la durée d’arrêt des opérations de panoramique/inclinaison/zoom et d’attente lorsque la cible de suivi est perdue. Activé uniquement en mode « Personne ».
• [PTZ AFR On when Power On] : réglez sur la position On pour activer le cadrage automatique PTZ à la mise sous tension de l’appareil.
• [Frame/Area Indicator] : réglez sur la position On pour afficher un cadre autour du visage d’une personne détectée comme cible ou comme candidat pour le suivi automatique. Il affiche également la plage de détection pour la position de départ et la portée de suivi sur l’écran d’opération en direct.

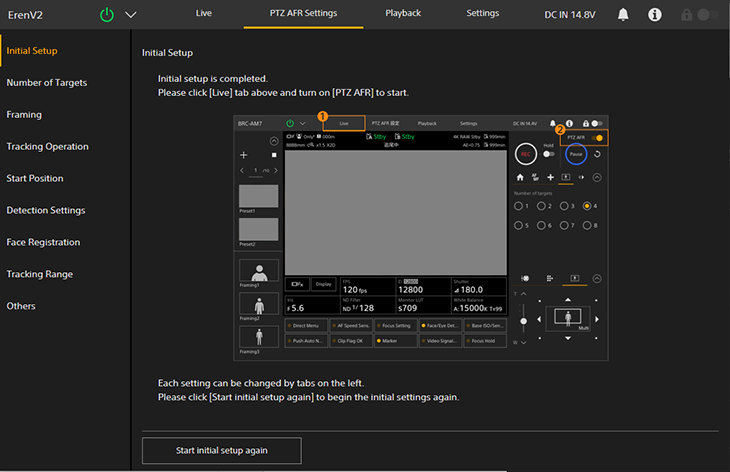

L’écran de complétion suivant s’affiche.

La configuration des réglages initiaux du cadrage automatique PTZ est terminée.
