Montage au plafond
Cette rubrique décrit comment monter l’appareil au plafond à l’aide du support de plafond fourni.
- Pour monter l’appareil au plafond, contactez un installateur professionnel.
- Lors du montage sur un plafond, assurez-vous que la surface de montage et le matériel de montage (sans les accessoires) peuvent supporter un poids de 200 kg (440 lb 15 oz) ou plus, puis montez l’appareil comme décrit dans ce manuel d’aide. Si le montage n’est pas suffisamment solide, l’appareil risque de tomber et de provoquer des blessures graves.
- Fixez le câble métallique antichute fourni à l’appareil pour empêcher l’appareil de tomber.
- Lorsque l’appareil est monté sur un plafond, vérifiez au moins une fois par an que le montage reste bien en place. Réduisez l’intervalle entre les contrôles selon les conditions d’utilisation.
Remarque sur l’installation

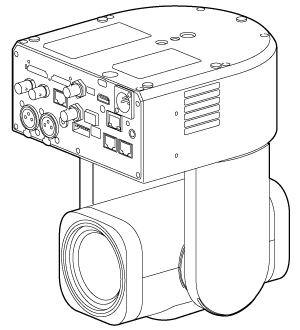

- Pour éviter une défaillance de l’objectif, ne tenez pas la tête de caméra pendant l’opération.
-
Vérifiez les accessoires de montage pour plafond et l’espace de montage.
Avant de commencer, vérifiez que vous disposez des pièces suivantes.
- Support de plafond (A) (1)
- Support de plafond (B) (1)
- Câble métallique antichute (1)
- Vis +PSW M3×8 (6)
- Vis en acier inoxydable pour câble métallique antichute +PSW M4×8 (1)
Note
- Le câble métallique antichute est conçu pour supporter l’appareil lorsqu’il est suspendu. N’appliquez aucune charge autre que la charge de l’appareil à celui-ci.
Espace de montage

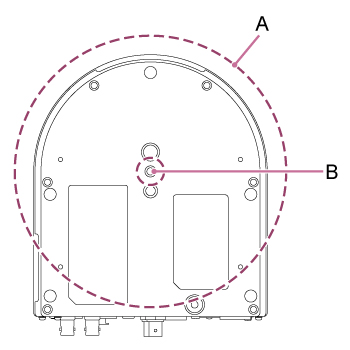

Référez-vous au dessin suivant lorsque vous déterminez l’emplacement de montage et la direction, en prenant en considération l’espace requis pour tourner l’objectif et le câble à l’arrière de l’appareil.
A : plage de mouvement de la tête de caméra (ø199 mm)
B : orifice de passage du câble métallique de montage (ø20 mm)
Note
- Montez sur un plafond (tel que le béton) suffisamment résistant.
- Pour monter l’appareil sur un plafond suffisamment résistant, fournissez un renforcement suffisant.
- Montez-le dans un emplacement stable qui n’est pas sujet aux vibrations. Les emplacements sujets aux vibrations peuvent provoquer des vibrations dans l’image.
- Si l’appareil doit être monté sur une surface inclinée, gardez-le à ±15° de l’horizontale et prenez les mesures nécessaires pour empêcher l’appareil de tomber.
-

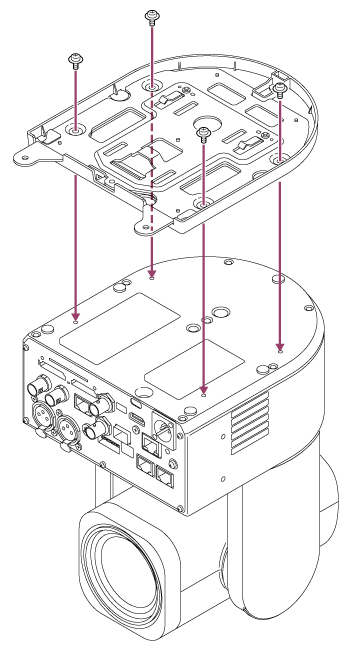

Fixez le support de plafond (A) au bas de l’appareil à l’aide des quatre vis fournies (M3×8).
Utilisez les vis fournies. L’utilisation de vis autres que celles fournies peut endommager le produit ou l’intérieur de l’appareil.
-
Fixez le support de plafond (B) au plafond à l’aide d’une plaque de montage (en option).
Note

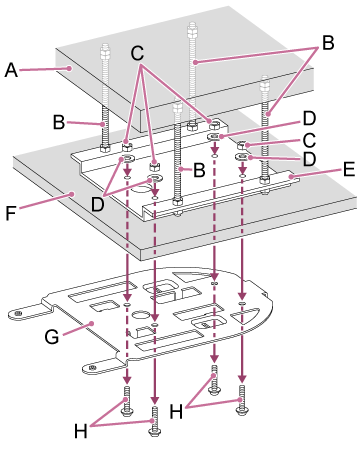

- Si la solidité du matériau du plafond ne peut pas être garantie, installez l’appareil entre un plafond en béton et un panneau de plafond à l’aide d’une plaque de montage soutenue par des boulons d’ancrage.
A : plafond en béton
B : boulons d’ancrage (4, non fournis)
C : écrous (4, non fournis)
D : rondelles (4, non fournies)
E : plaque de montage (non fournie)
F : panneau de plafond
G : support de plafond (B)
H : vis de montage (4, non fournies)

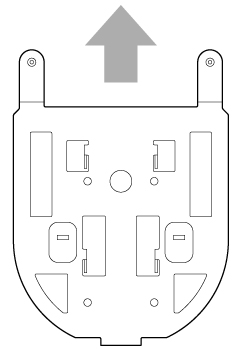

Fixez le support selon l’orientation du support de plafond (B).
Notez que, monté au plafond, l’avant de la caméra est sur le côté opposé du support de plafond par rapport à un montage vertical normal. La direction de la flèche dans la figure indique l’avant de la caméra. Réglez l’orientation de la caméra de manière à ce qu’elle soit tournée vers l’avant.
Note
- Les vis de montage et le matériel de surface de montage sont à la charge du client.
-

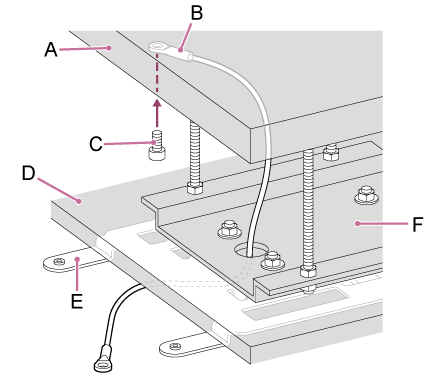

Fixez le câble métallique antichute au plafond.
Utilisez une vis à tête à six pans creux M5 (3/16 po) (non fournie) en guise de vis de montage.
A : plafond en béton
B : câble métallique (fourni)
C : vis à tête à six pans creux M5 (3/16 po) (non fournies)
D : panneau de plafond
E : support de plafond (B)
F : plaque de montage (non fournie)
-
Tirez sur le câble métallique antichute à travers l’orifice dans le centre du support de plafond (B), puis attachez-le à l’appareil.

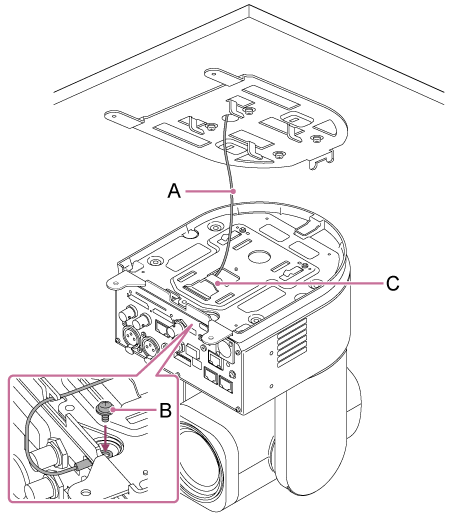

Acheminez le câble métallique antichute à travers la boucle métallique de câble métallique du support de plafond (A) et attachez-le bien à l’appareil à l’aide de la vis fournie (M4×8).
A : câble métallique fourni
B : vis fournie (M4×8)
C : boucle métallique de câble métallique
Utilisez la vis fournie. L’utilisation d’une vis autre que celle fournie peut réduire l’efficacité de la fonction du câble métallique.
Note

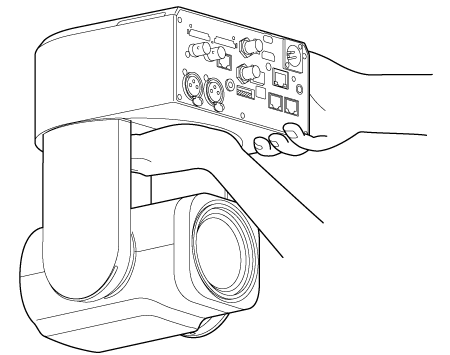

- Il est recommandé qu’une personne tienne l’appareil comme indiqué dans le schéma suivant pendant qu’une autre personne monte l’appareil.
- Ne tenez pas la tête de caméra pendant le montage de l’appareil. La chute de l’appareil pourrait provoquer des dommages ou des blessures.
- Lors du montage des câble, faites attention à ce que les connecteurs et les câbles électriques ne soient pas court-circuités à cause du câble métallique antichute.
- L’appareil combiné doit être suspendu seul (masse maximale estimée à 3,5 kg (7 lb 11 oz)). Pour empêcher l’appareil de tomber, ne dépassez pas la masse prévue maximale.
- Il est recommandé qu’une personne tienne l’appareil comme indiqué dans le schéma suivant pendant qu’une autre personne monte l’appareil.
-

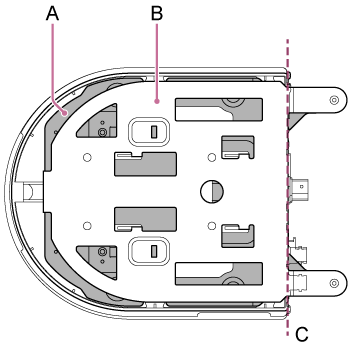

Alignez les bords des supports de plafond (A) et (B).
A : support de plafond (A) fixé à l’appareil
B : support de plafond (B)
C : alignez les bords
-

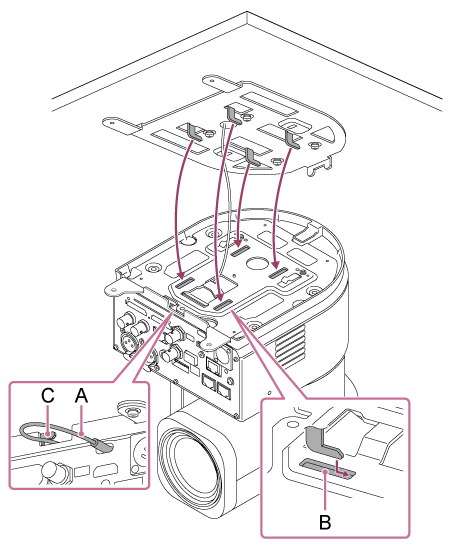

Insérez les saillies du support de plafond (B) dans les orifices (4 emplacements) du support de plafond (A).
-

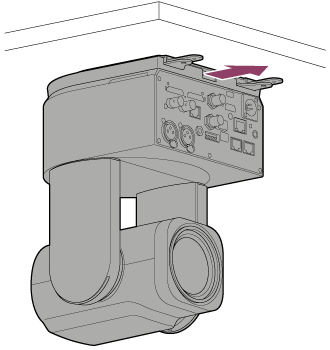

Accrochez le câble métallique antichute autour de la saillie du câble métallique du support de plafond (A), poussez l’appareil dans le sens indiqué sur l’illustration d’environ 10 mm pour le sécuriser en place temporairement.
A : câble métallique antichute
B : orifices d’insertion de saillie (4 emplacements)
C : saillie de câble métallique
-

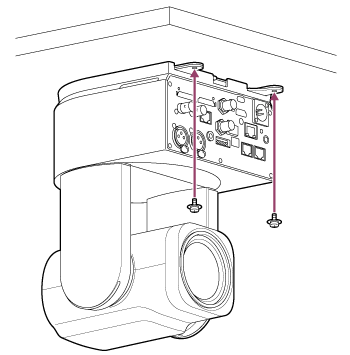

Fixez le support de plafond (A) et le support de plafond (B) à l’aide des deux vis fournies (M3×8).
-
Vérifiez l’état de montage.
En particulier, vérifiez les éléments suivants.
- Les vis de montage sont correctement fixées.
- Le câble métallique antichute est correctement fixé et n’est pas tordu.
- L’appareil est monté sur surface plane (sans inclinaison ou oscillation).
Note
- Pour utiliser le panoramique/inclinaison correctement lorsque l’appareil est monté au plafond, réglez [Pan-Tilt] – [Direction] – [Ceiling] sur [On] dans le menu Web.
