Vue de face

Cette rubrique décrit l’emplacement et les fonctions des pièces à l’avant de l’appareil.

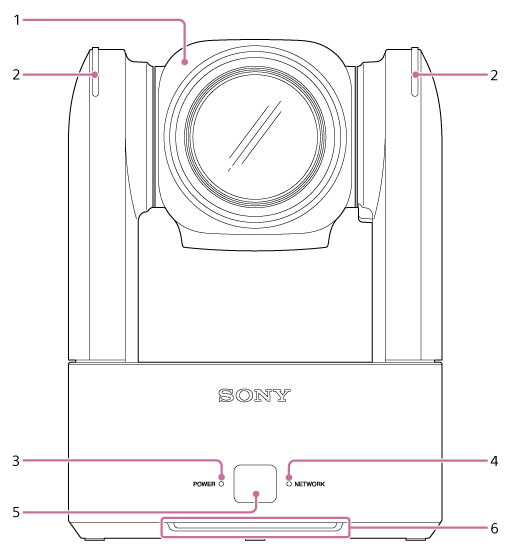

Illustration de la vue de face de l’appareil

  1. Tête de caméra

    Note

    • Ne soumettez pas la tête de caméra à des chocs importants.

  2. Témoin d’enregistrement/de signalisation

    Pour plus de détails sur la configuration, consultez [Technical] – [Tally] – [Tally Control] dans le menu Web ou le menu de la caméra.

    Lorsqu’il est réglé sur [Internal] (témoin d’enregistrement), le témoin s’allume en rouge lors de l’enregistrement sur une carte mémoire. Le témoin clignote lorsque l’espace libre restant sur le support d’enregistrement est faible ou lorsqu’une erreur se produit.

    • Pour plus de détails, consultez « Avertissements de fonctionnement ».

    Lorsqu’il est réglé sur [External] (témoin de signalisation), le témoin s’allume en rouge, vert ou jaune selon le signal tally externe.

    • Pour plus de détails, consultez « Connexion d’un signal tally ».

    Lorsqu’il est réglé sur [PTZ AFR] (cadrage automatique PTZ), le témoin de signalisation s’allume ou clignote en bleu selon l’état de l’opération de cadrage automatique.

    • Pour plus de détails, consultez « Vérification à distance de l’état du cadrage automatique PTZ ».

  3. Témoin POWER

  4. Témoin NETWORK

    L’état de l’appareil est indiqué par la combinaison de la couleur de l’affichage de l’état (allumé, clignotant, éteint) du témoin POWER et du témoin NETWORK.

    Témoin POWER Témoin NETWORK État de l’appareil
    Allumé en vert*1 Allumé en vert Sous tension (réseau connecté)
    Éteint Sous tension (réseau non connecté)
    Clignotant vert Éteint Processus de mise sous tension en cours
    Clignotant orange Éteint Processus de mise en veille de l’unité d’alimentation en cours
    Allumé en orange Éteint État de veille de l’alimentation électrique
    Clignotant jaune Éteint Mise à jour du logiciel en cours
    Clignotement orange lent*2 Clignotement vert lent*2 L’appareil fonctionne normalement. Pour plus de détails, consultez le journal du système. Si le problème persiste même après avoir mis l’appareil en mode veille ou après l’avoir mis hors tension puis à nouveau sous tension, contactez votre technicien Sony.
    Clignotement orange rapide*3 Clignotement vert rapide*3 Un dysfonctionnement est survenu dans l’appareil. Contactez votre technicien Sony.

    *1Clignote en vert lorsqu’une commande est reçue de la télécommande infrarouge fournie.

    *2Clignotement lent : clignote une fois par seconde

    *3Clignotement rapide : clignote quatre fois par seconde

  5. Capteur de télécommande infrarouge

    Capteur infrarouge de la télécommande infrarouge fournie.

  6. Entrée d’air

    Note

    • N’obstruez pas le flux d’air. Cela pourrait entraîner un dysfonctionnement.
