Affichage de l’écran de la caméra
Vous pouvez afficher l’état et les réglages de l’appareil superposés sur l’image de sortie de la caméra. Vous pouvez régler la sortie à superposer sur l’affichage d’écran à l’aide de [Monitoring] – [Output Display] dans le menu Web.
Vous pouvez afficher/masquer ces informations en utilisant la touche [Display]. Même masquées, elles s’affichent lorsque vous effectuez des opérations de menu direct.
Vous pouvez afficher/masquer les éléments individuellement à l’aide de [Monitoring] – [Display On/Off] dans le menu de la caméra.

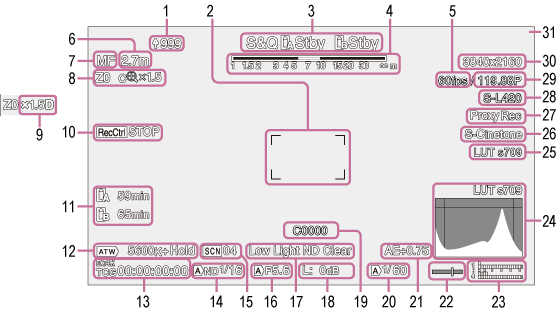

Informations affichées sur l’écran pendant la prise de vue
-
Indicateur de téléchargement/indicateur de fichiers restants
- Pour plus de détails sur le transfert de fichiers, consultez « À propos du transfert de fichiers » et d’autres rubriques dans « Transfert de fichiers ».
-
Indicateur de zone de mise au point
Affiche la zone de mise au point pour la mise au point automatique.
- Pour plus de détails sur la mise au point automatique, consultez « Réglage automatique de la mise au point à l’aide de l’application Web » et d’autres rubriques dans « Réglage automatique de la mise au point (Mise au point automatique) ».
-
Mode d’enregistrement, logement A/B, indicateur d’état de fonctionnement
Affichage Signification ●Rec Enregistrement Stby Veille d’enregistrement -
Indicateur de profondeur de champ
-
Indicateur de fréquence d’images de prise de vue en ralenti et accéléré
- Pour plus de détails sur le ralenti et accéléré, consultez « Ralenti et accéléré ».
-
Indicateur de position de mise au point
- Affiche la position de mise au point.
-
Indicateur de mode de mise au point
Affichage Signification Focus Hold Mode Focus Hold MF Mode MF AF Mode AF
(Mode AF de suivi en temps réel)Mode AF de suivi en temps réel Reconnaissance du sujet AF
Affichage Signification
(Icône de détection des personnes AF)Indique que la détection des personnes AF est active
(Icône de détection des personnes uniquement AF)Indique que la détection des personnes uniquement AF est active
(Icône PTZ AFR AF)Indique que le cadrage automatique PTZ est actif
(Visage de suivi enregistré)Indique qu’un visage de suivi a été enregistré
(Icône de pause AF)Indique que l’AF est en pause* * Affiché lorsqu’il n’y a aucun visage de suivi enregistré et aucun visage détecté, ou lorsqu’il y a un visage de suivi enregistré, mais le visage de la cible de suivi n’est pas détecté.
- Pour plus de détails sur la reconnaissance du sujet AF, consultez « Détection et suivi AF d’une personne ».
-
Indicateur de position du zoom
Affiche la position du zoom dans une plage de 0 (grand angle) à 99 (téléobjectif).
Vous pouvez également modifier l’affichage en indicateur à barre à l’aide du réglage [Technical] – [Lens] – [Zoom Position Display] dans le menu de la caméra.
Les éléments suivants sont ajoutés à l’affichage lorsque Clear Image Zoom est activé.
Affichage Signification
(Clear Image Zoom activé)Clear Image Zoom est activé Valeur d’agrandissement Lors de l’utilisation de Clear Image Zoom - Pour plus de détails sur le zoom, consultez « Réglage du type de zoom » et d’autres rubriques dans « Réglage du zoom ».
-
Téléconversion
S’affiche lorsque la fonction Téléconversion est activée.
Pour plus de détails sur la fonction Téléconversion, consultez « Réglage de la téléconversion » dans « Réglage du zoom ».
-
Indicateur d’état Rec Control de la sortie SDI/sortie HDMI
Affiche le statut de sortie du signal de contrôle REC.
- Pour plus de détails, consultez « Connexion des moniteurs externes et des dispositifs d’enregistrement »
-
Indicateur de capacité restante du support
L’icône
(protection) apparaît si une carte mémoire est protégée en écriture. -
Indicateur de balance des blancs
Affichage Signification
(ATW)Mode automatique
(ATW Hold)Mode automatique en pause W:P Mode prédéfini W:A Mode de mémoire A -
Indicateur de verrouillage externe du code temporel/affichage des données temporelles
Affiche « EXT-LK » en cas de verrouillage sur le code temporel d’un dispositif externe.
- Pour plus de détails sur le code temporel, consultez « Spécification des données temporelles ».
-
Indicateur de filtre ND
Affichage Signification
(A)Mode automatique - Pour plus de détails sur les filtres ND, consultez « Réglage du niveau de luminosité (filtre ND) ».
-
Indicateur de fichier de scène
- Pour plus de détails sur les fichiers de scène, consultez « Présentation de l’apparence » et d’autres rubriques dans « Prise de vue avec l’apparence souhaitée (Look) ».
-
Indicateur de diaphragme
Permet d’afficher la position du diaphragme (numéro F).
- Pour plus de détails sur le diaphragme, consultez « Réglage automatique du diaphragme » et « Réglage manuel du diaphragme ».
-
Indicateur d’avertissement du niveau de vidéo
-
Indicateur de gain
Affichage Signification (A)Mode automatique L Mode de préréglage L
(Mode d’ajustement provisoire)Mode d’ajustement provisoire - Pour plus de détails sur le gain, consultez « Réglage automatique du gain » et « Réglage manuel du gain ».
-
Affichage des noms de plans
Affiche le nom du plan en cours d’enregistrement ou à enregistrer ensuite.
-
Indicateur d’obturateur
- Pour plus de détails sur l’obturateur, consultez « Réglage automatique de l’obturateur » et « Réglage manuel de l’obturateur ».
-
Indicateur du mode AE/niveau AE
- Pour plus de détails sur l’exposition automatique (AE), consultez « Réglage du niveau cible pour le réglage automatique de la luminosité ».
-
Indicateur de niveau à bulle
Affiche l’inclinaison horizontale de la tête de caméra de l’unité en incréments de ±1° à ±15°.
-
Vumètre audio
Affiche le niveau audio de chaque canal.
-
Moniteur de signal vidéo
Affiche une forme d’onde, un vecteurscope et un histogramme.
La ligne orange indique la valeur définie du repère du niveau de luminosité.
En mode de prise de vue Log, le type de LUT cible du moniteur s’affiche en haut de l’écran.
- Pour plus de détails, consultez « Moniteur de signal vidéo ».
- Pour plus de détails sur le mode de prise de vue Log, consultez « Réglage du mode de prise de vue » dans « Configuration des opérations de base ».
-
Indicateur de surveillance de l’apparence
En mode de prise de vue Log, il affiche le réglage Monitor LUT.
- Pour plus de détails sur le réglage LUT, consultez « Prise de vue avec réglage d’apparence en post-production » et les rubriques associées.
- Pour plus de détails sur le mode de prise de vue Log, consultez « Réglage du mode de prise de vue » dans « Configuration des opérations de base ».
-
Indicateur d’apparence d’enregistrement/Apparence de base
Affiche le réglage de l’apparence de base.
En mode de prise de vue Log, il affiche le signal vidéo à enregistrer sur les cartes mémoire.
- Pour plus de détails sur l’apparence de base, consultez « Présentation de l’apparence » dans « Prise de vue avec l’apparence souhaitée (Look) ».
- Pour plus de détails sur le mode de prise de vue Log, consultez « Réglage du mode de prise de vue » dans « Configuration des opérations de base ».
-
Indicateur d’état proxy
Affichage Signification
Enregistrement proxy activé
Enregistrement proxy (clignotement)Enregistrement proxy non prêt -
Indicateur de format d’enregistrement (codec)
Affiche le nom du format pour l’enregistrement sur des cartes mémoire.
Réglez le format d’enregistrement (codec) à l’aide de [Project] – [Rec Format] – [Codec] dans le menu Web ou le menu de la caméra.
-
Indicateur de format d’enregistrement (fréquence d’images et méthode de balayage)
-
Indicateur du format d’enregistrement (taille d’image)
Affiche la taille d’image pour l’enregistrement sur des cartes mémoire.
Réglez le format d’enregistrement (taille de l’image) à l’aide de [Project] – [Rec Format] – [Video Format] dans le menu Web ou le menu de la caméra.
-
Indicateur tally
Affiche un cadre rouge, vert ou jaune autour de l’image selon le signal tally externe reçu.

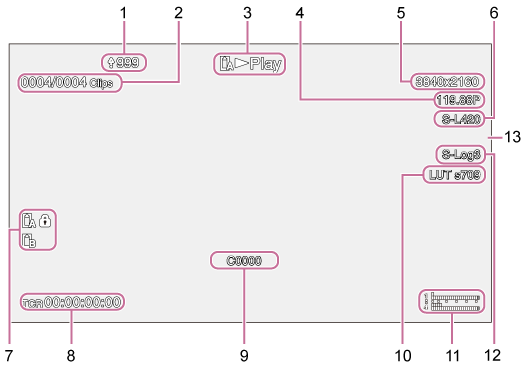

Informations affichées sur l’écran pendant la lecture
Les informations suivantes sont superposées sur l’image de lecture.
-
Indicateur de téléchargement/indicateur de fichiers restants
-
Numéro de plan
-
Indicateur d’état de la lecture
-
Indicateur de format de lecture (fréquence d’images et méthode de balayage)
-
Indicateur de format de lecture (taille d’image)
-
Indicateur de format de lecture (codec)
-
Indicateur de support
L’icône
(protection) apparaît si une carte mémoire est protégée en écriture. -
Affichage de données temporelles
-
Affichage des noms de plans
-
Indicateur de surveillance de l’apparence
-
Vumètre audio
Affiche le niveau audio de lecture.
-
Indicateur d’apparence d’enregistrement
-
Indicateur tally
