Structure des zones communes des écrans
Cette rubrique décrit la structure de la zone commune des écrans.
-
Nom de caméra
Affiche le nom de caméra.
Vous pouvez modifier le nom à l’aide de [Network] – [Camera Name] dans le menu Web.
La couleur d’arrière-plan change selon le signal tally externe.
-
Commutateur d’alimentation
Lorsque l’appareil est sous tension, une coche est placée sur [Power ON] dans le menu de commutation.
Vous pouvez appuyer sur le commutateur d’alimentation et sélectionner [Power Standby] dans le menu de commutation pour régler l’alimentation de l’appareil sur l’état de veille.

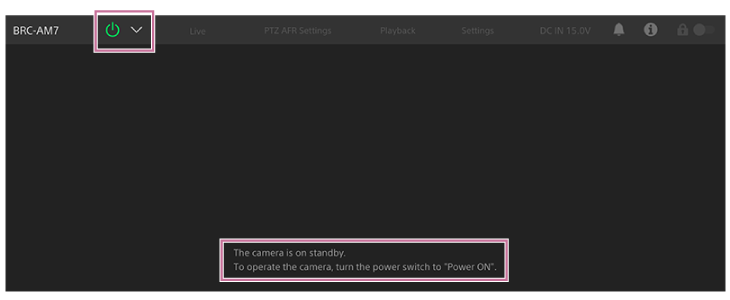

En mode veille, l’écran suivant s’affiche.
Pour remettre l’appareil sous tension, appuyez sur le commutateur d’alimentation et sélectionnez [Power ON] dans le menu de commutation.
-
Onglets de commutation des écrans d’opération
Appuyez sur un onglet pour afficher l’écran d’opération correspondant.
Onglet [Live] : affiche l’écran d’opération en direct.
Onglet [PTZ AFR Settings] : affiche l’écran utilisé pour configurer les réglages initiaux du cadrage automatique PTZ.
Onglet [Playback] : affiche l’écran d’opération de lecture.
Onglet [Settings] : affiche l’écran des réglages (menu Web).
-
Avertissement de tension DC IN et de température anormale
Affiche la valeur de la tension DC IN. En cas de température anormale, le symbole
(Avertissement de température) apparaît. -
Repère de notifications
Lors de la réception d’un message, l’indication de repère change comme indiqué ci-dessous.
(Notifications activées)Prenez les actions nécessaires selon le message affiché dans le panneau d’image de la caméra.
Note
- Les messages ne sont pas affichés lorsque [Monitoring] – [Output Display] – [SDI2/HDMI/Stream] est réglé sur Off dans le menu Web. Réglez sur On pour vérifier les contenus des messages.
-

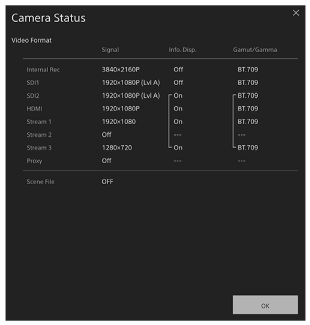

Touche
(État de la caméra)
Appuyez sur la touche pour afficher l’état des informations du signal de l’image enregistrée par la caméra/de l’image de sortie sur un autre écran.
-
Commutateur de verrouillage des opérations sur l’écran
(Opération déverrouillée) : sélectionnez le commutateur sur la position de gauche pour effectuer les opérations sur l’écran d’opération en direct et l’écran d’opération de lecture.
(Opération verrouillée) : sélectionnez le commutateur sur la position de droite pour verrouiller l’écran d’opération en direct et l’écran d’opération de lecture afin d’empêcher toute mauvaise utilisation accidentelle.
