Utilisation de l’alimentation CC

Cette rubrique décrit la procédure pour alimenter l’appareil à l’aide de l’alimentation CC.

L’appareil prend en charge l’entrée d’alimentation CC.

La plage de tension en entrée prise en charge est comprise entre 11 et 17 V. Si la tension en entrée chute, une alarme [Voltage Low] ou [Insufficient Voltage] s’affiche.

Note

  • Si [Insufficient Voltage] s’affiche, l’appareil doit être redémarré pour retrouver un fonctionnement normal. Préparez une source d’alimentation fournissant une tension et un courant stables.
  1. Branchez un câble d’alimentation CC (vendu séparément) au connecteur DC IN sur le bloc de connecteur.

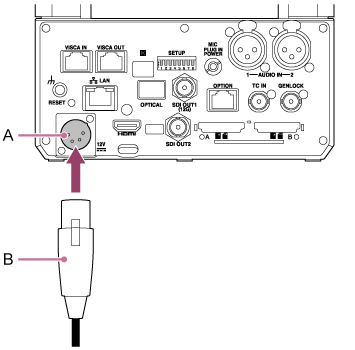

    Illustration de la connexion

    A : connecteur DC IN

    B : câble d’alimentation CC (vendu séparément)

    Illustration de la disposition des broches

    N° Signal
    1 GND
    2 NC
    3 NC
    4 DC IN (11 V à 17 V)
  2. Assurez-vous que le témoin POWER à l’avant de l’appareil passe d’un clignotement vert à un vert sans interruption et que le démarrage est terminé.

    Lorsque l’appareil a démarré normalement et s’est connecté au réseau, le témoin NETWORK s’allumera en vert.
