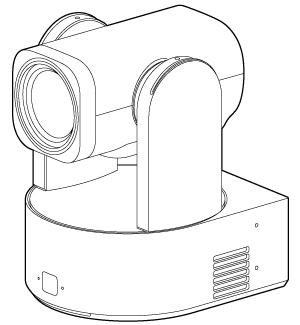

Montage à la verticale dans un emplacement fixe
Cette rubrique décrit le montage de l’appareil sur un bureau ou un trépied.
Remarque sur l’installation
- Pour éviter une défaillance de l’objectif, ne tenez pas la tête de caméra pendant l’opération.
-
Vérifiez l’espace de montage.
Lors du montage sur un bureau
Montez cet appareil sur une surface plane, prenez en considération l’espace requis pour tourner la tête de caméra et le câble à l’arrière de l’appareil.
Note
- Montez-le dans un emplacement stable qui n’est pas sujet aux vibrations. Les emplacements sujets aux vibrations peuvent provoquer des vibrations dans l’image.
- Si l’appareil doit être monté sur une surface inclinée, gardez-le à ±15° de l’horizontale et prenez les mesures nécessaires pour empêcher l’appareil de tomber.
Lors du montage sur un trépied
Fixez le trépied dans l’orifice de vis de montage de trépied en bas.
Utilisez une vis de montage de trépied avec la saillie suivante de la surface de montage et serrez-la avec un tournevis à main.
A : vis de montage de trépied, vis 1/4-20 UNC ou vis 3/8-16 UNC
B : saillie (4,5 mm à 5,5 mm)
- N’utilisez pas les vis de trépied pour le montage de l’appareil dans des emplacements élevés.
