Zuführen eines Tally-Signals

In diesem Thema wird die Steuerung des Tally-Signals beschrieben.

Tally-Anzeige mithilfe eines Signals von einer Fernbedienung steuern

Sie können die Tally-Anzeige mithilfe eines VISCA over IP-Befehls von einem externen Gerät aus steuern, beispielsweise der RM-IP500.

Setzen Sie im Webmenü oder Kameramenü die Einstellung [Technical] – [Tally] – [Tally Control] auf [External].

Tally-Anzeige von einem externen Gerät aus steuern

Sie können die Tally-Anzeige von einem externen Gerät aus gesteuert rot, grün oder gelb aufleuchten lassen, beispielsweise der RM-IP500 oder einem Schalter. Sie können die Tally-Anzeige mit Befehlen steuern, die über das Netzwerk gesendet werden oder hierzu ein Tally-Signal verwenden, das Sie am OPTION-Anschluss des Geräts zuführen.

Setzen Sie im Webmenü oder Kameramenü die Einstellung [Technical] – [Tally] – [Tally Control] auf [External].

Wenn Sie ein Tally-Signal am OPTION-Anschluss zuführen, verbinden Sie Kontakt Nr. 7 mit GND (entweder Kontakt 4 oder 5), um die Tally-Anzeige grün aufleuchten zu lassen oder Kontakt Nr. 8 mit GND (entweder Kontakt 4 oder 5), um sie rot aufleuchten zu lassen.

Hinweis

  • Wenn [Tally Control] auf [External] gesetzt ist, wird der Aufzeichnungsstatus des Geräts nicht von der Tally-Anzeige signalisiert.
  • Wenn gleichzeitig ein rotes und ein grünes Tally-Signal zugeführt werden, leuchtet die Tally-Anzeige des Geräts rot auf.
  • Sie kann via TSL UMD, CGI oder VISCA rot, grün oder gelb aufleuchten.
  • Über den OPTION-Anschluss kann sie rot oder grün aufleuchten.
  • Von der RM-IP500 aus kann sie lediglich rot aufleuchten.

Kontaktbelegung des OPTION-Anschlusses

Abbildung des OPTION-Anschluss

Kontakt Nr. Signalrichtung Signalspezifikation
1 offen
2 offen
3 OUT*1
  • Ausgang grüne Tally-Anzeige
  • Führt niedrigen Pegel, wenn grüne Tally-Anzeige leuchtet.
  • Hochohmig (Open-Drain-Ausgang), wenn grüne Tally-Anzeige nicht leuchtet.
4 GND (Masse)
5 GND (Masse)
6 OUT*1
  • Ausgang rote Tally-Anzeige
  • Führt niedrigen Pegel, wenn rote Tally-Anzeige leuchtet.
  • Hochohmig (Open-Drain-Ausgang), wenn rote Tally-Anzeige nicht leuchtet.
7 IN Externer Steuereingang für grüne Tally-Anzeige
Die Tally-Anzeige des Geräts leuchtet grün, wenn dieser Kontakt mit Masse verbunden wird (entweder Kontakt 4 oder 5).
8 IN Externer Steuereingang für rote Tally-Anzeige
Die Tally-Anzeige des Geräts leuchtet rot, wenn dieser Kontakt mit Masse verbunden wird (entweder Kontakt 4 oder 5).

*1Der OUT-Ausgang entspricht ggf. nicht der Tally-Anzeige.

Steuern der Tally-Anzeige eines externen Geräts mithilfe eines von diesem Gerät ausgesandten Signals

Sie können die Tally-Anzeige eines externen Geräts mithilfe eines von diesem Gerät ausgesandten Signals steuern, indem Sie wie unten gezeigt die Kontakte 3 und 6 des OPTION-Anschlusses miteinander verbinden.

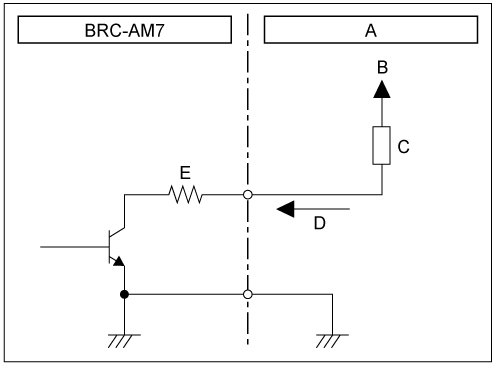

Beispiel für die Verbindung der Kontakte 3 und 6 des OPTION-Anschlusses

Beispielverbindung des OPTION-Anschlusses

A: Externes Gerät

B: Empfohlene Spannung: 5 V (max. 14 V)

C: Last

D: Maximaler Laststrom: 100 mA

E: 4,7 Ω

Hinweis

  • Legen Sie keine Spannung an die Kontakte 7 und 8 an.
  • Verbinden Sie kein externes Gerät mit dem OPTION-Anschluss, das Spannung an diesen liefert.
  • Falls eine Spitzenspannung oder verpolte Spannung über dem Grenzwert an Kontakt 3 oder 6 angelegt wird, kann dies zu Fehlfunktionen, Rauchentwicklung oder Bränden führen.
  • Legen Sie im Webmenü oder Kameramenü mithilfe von [Technical] – [Tally] – [Tally Control] das Ausgangssignal fest.

    [Internal]: Status des Aufzeichnungsvorgangs des Geräts

    [External]: Logische ODER-Verknüpfung der roten/grünen Tally-Signale, die durch das Gerät über die IN-Signale und von den Fernbedienungen ausgehend empfangen werden.

    [PTZ AFR]: Keine Ausgabe.
