Color Video CameraBRC-AM7

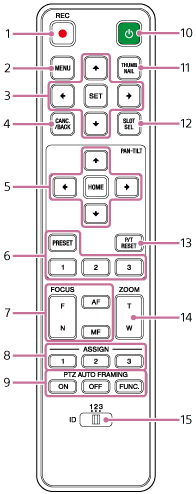

In diesem Thema werden die Lage und Funktion von Elementen auf der Infrarot-Fernbedienung (mitgeliefert) beschrieben.

1. Taste REC● (Aufnahme START/STOP)

   Zum Starten oder Stoppen der Aufnahme drücken.

2. Taste MENU

   Zum Ein-/Ausblenden des Kameramenüs drücken.

3. GUI-Steuertasten

   Zum Durchführen von Vorgängen im Kameramenü, in Meldungsdialogen mit Taste und bei anderen Bildschirmanzeigefunktionen drücken.

4. Taste CANC./BACK

   Zum Verwerfen einer Einstellung oder zur Rückkehr zum vorhergehenden Bildschirm des Kameramenüs des Geräts drücken.

5. Tasten zur Schwenk-/Neigesteuerung

   Pfeiltasten zum Steuern der Schwenk-/Neigebewegung der Kamera drücken. Taste HOME drücken, damit die Kamera in die Ausrichtung zur Vorderseite zurückkehrt.

6. Steuertasten für Voreinstellungspositionen

   Halten Sie die Taste PRESET gedrückt und drücken Sie eine der Tasten 1 bis 3, um Kamerarichtung, Zoom und Fokuseinstellstatus unter der entsprechenden Zifferntaste zu speichern.

   Um den gespeicherten Zustand aufzurufen, drücken Sie eine Zifferntaste mit gespeicherten Einstellungen.

7. Fokussteuertasten

   Zum Einstellen der Fokussierung.

   Um den Fokus automatisch einzustellen, drücken Sie die Taste AF.

   Um den Fokus manuell einzustellen, drücken Sie die Taste MF und dann entweder die Taste F (Fern) zum Fokussieren auf ferne Objekte oder N (Nah) zum Fokussieren auf nahe Objekte.

8. Belegbare Tasten 1 bis 3

   Dienen zum Ausführen von ihnen mithilfe des Kameramenüs zugewiesenen Funktionen.

   Wenn Sie einer belegbaren Taste die Funktion [Direct Menu] zuweisen, können Sie mithilfe der GUI-Steuertasten die Belichtung, den Weißabgleich und andere Einstellungen anpassen.

   • Einzelheiten zum Belegen der Tasten mithilfe des Kameramenüs siehe „Belegbare Tasten“.
   • Einzelheiten zum Direktmenü siehe „Verwenden des Direktmenüs“.

9. Taste PTZ AUTO FRAMING

   Taste ON: Führt PTZ-Bildausschnitt-Steuerung aus.

   Taste OFF: Stoppt PTZ-Bildausschnitt-Steuerung.

   FUNC.: Schaltet zwischen Verfolgung von einer Person und mehreren Personen für die PTZ-Bildausschnitt-Steuerung um.

10. Taste (Power)

    Zum Einschalten des Geräts aus dem Bereitschaftsmodus oder zum Wechsel der Stromversorgung in den Bereitschaftsmodus drücken.

11. Taste THUMBNAIL

    Zeigt die Miniaturbildanzeige mit auf der Speicherkarte des Geräts aufgezeichneten Clips an.

    • Einzelheiten zur Miniaturbildanzeige siehe „Miniaturbildanzeige“.

    Mithilfe der GUI-Steuertasten können Sie auf der Miniaturbildanzeige Clips auswählen und die Wiedergabe steuern.

12. Taste SLOT SEL (Auswahl des Speicherkarteneinschubs A/B)

    Wenn zwei Speicherkarten eingesetzt sind, drücken Sie die Taste, um zwischen den Speicherkarten für die Aufnahme zu wechseln.

    Drücken Sie in der Miniaturbildanzeige diese Taste, um zwischen den zu betrachtenden Speicherkarten zu wechseln.

13. Taste P/T RESET (Schwenken/Neigung zurücksetzen)

    Setzt die Schwenk-/Neigefunktionen zurück. Drücken Sie die Taste, wenn die Anzeigen POWER und NETWORK gleichzeitig blinken oder wenn im Steuerbereich der Web-App zum Bildausschnitt [Execute Pan-Tilt Reset] angezeigt wird.

14. Zoomsteuertasten

    Um hereinzuzoomen, drücken Sie die Taste T (Tele).

    Um herauszuzoomen, drücken Sie die Taste W (Weitwinkel).

15. Schalter CAMERA SELECT

    Wählt die ID der Kamera (dieses Geräts) zur Steuerung über eine Infrarot-Fernbedienung. Die ID der Kamera wird mithilfe der CAMERA SETUP-Schalter 1 und 2 am Anschlussblock eingestellt.

    Hinweis

    • Wenn eine andere Kamera mit der gleichen ID in der Nähe positioniert wird, reagiert sie ggf. ebenfalls auf Bedienvorgänge an der mitgelieferten Infrarot-Fernbedienung. Werden Kameras nahe beieinander positioniert, wird empfohlen, unterschiedliche IDs zu konfigurieren.

Batterie der Infrarot-Fernbedienung

Die Infrarot-Fernbedienung benötigt zwei AA-Batterien (LR6).

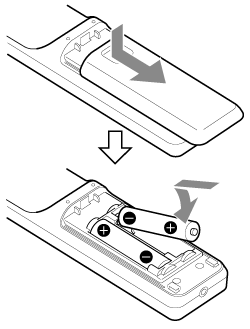

Setzen Sie die Batterien wie in der nachfolgenden Abbildung gezeigt in die Infrarot-Fernbedienung ein.
