Unteransicht

In diesem Thema werden die Lage und Funktion von Elementen an der Unterseite des Geräts beschrieben.

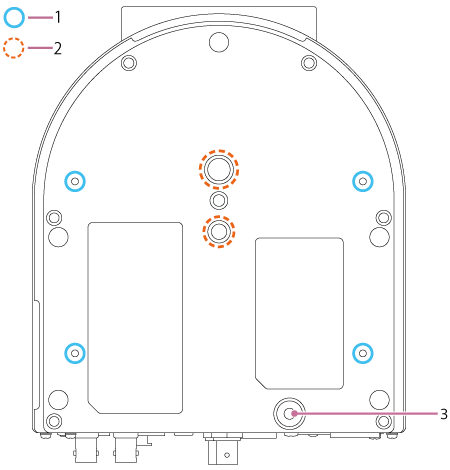

Abbildung mit Ansicht des Geräts von unten

  1. Schraubenlöcher für Montage der Deckenhalterung (A) (4 Positionen, 5,5 mm effektive Gewindetiefe)

    Wenn Sie das Gerät an einer Decke oder an einem Regal in der Höhe montieren, bringen Sie die mitgelieferte Deckenhalterung in diesen Schraubenlöchern mithilfe der vier mitgelieferten Montageschrauben an.

    • Einzelheiten zur Montage siehe „Aufrechte Montage an einer hoch gelegenen, festen Stelle“ und „Montage an einer Decke“.

  2. Öffnungen für Stativgewinde (1/4 Zoll, 3/8 Zoll)

    Kompatibel mit 1/4-20 UNC- und 3/8-16 UNC-Schrauben. Zur Montage auf einem Stativ (optional, Schraubenlänge max. 5,5 mm).

    Hinweis

    • Verwenden Sie keine Schrauben, die länger als 5,5 mm sind. Andernfalls kann es zu einer Fehlfunktion kommen.

  3. Montageschraube für Drahtseil zum Fallschutz.

    Hinweis

    • Bringen Sie das mitgelieferte Drahtseil und die Schrauben an.
    • Bringen Sie die Schrauben nicht an, ohne das Drahtseil anzubringen.
