Verwendung von Gleichspannung

In diesem Thema wird beschrieben, wie Sie das Gerät mit Gleichspannung betreiben.

Das Gerät unterstützt eine Versorgung mit Gleichspannung.

Der unterstützte Eingangsspannungsbereich beträgt 11 V bis 17 V. Falls die Eingangsspannung abfällt, wird ein [Voltage Low]- oder [Insufficient Voltage]-Alarm angezeigt.

Hinweis

  • Falls [Insufficient Voltage] angezeigt wird, muss das Gerät neu gestartet werden, um die vollständige normale Funktion wiederherzustellen. Bereiten Sie eine Stromquelle vor, die stabile Spannung und stabilen Ausgangsstrom liefert.
  1. Verbinden Sie ein Gleichspannungskabel (separat erhältlich) mit dem DC IN-Anschluss am Anschlussblock.

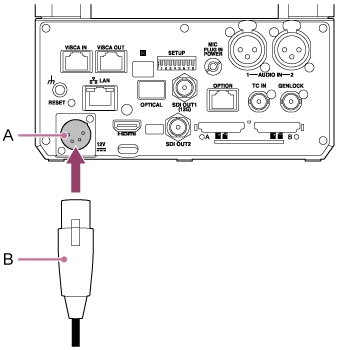

    Abbildung von Verbindung

    A: DC IN-Anschluss

    B: Gleichspannungskabel (separat erhältlich)

    Abbildung von Kontaktlayout

    Nr. Signal
    1 GND
    2 n.v.
    3 n.v.
    4 DC IN (11 V bis 17 V)
  2. Prüfen Sie, ob die Anzeige POWER an der Vorderseite des Geräts von grünem Blinken zu dauerhaftem grünen Leuchten wechselt und der Start abgeschlossen wurde.

    Wenn das Gerät normal gestartet wurde und die Verbindung zum Netzwerk hergestellt hat, leuchtet die Anzeige NETWORK grün.
