Anzeige des Kamerabildschirms

Sie können den Status und Einstellungen des Geräts auf dem Ausgabebild der Kamera einblenden. Mithilfe von [Monitoring] – [Output Display] im Webmenü können Sie die Ausgänge festlegen, deren Signal der Bildschirmanzeige überlagert wird.

Die Informationen können über die Taste [Display] ein- bzw. ausgeblendet werden. Falls sie ausgeblendet sind, werden Sie während der Bedienung des Direktmenüs eingeblendet.

Sie können mithilfe von [Monitoring] – [Display On/Off] im Kameramenü einzelne Elemente ein- bzw. ausblenden.

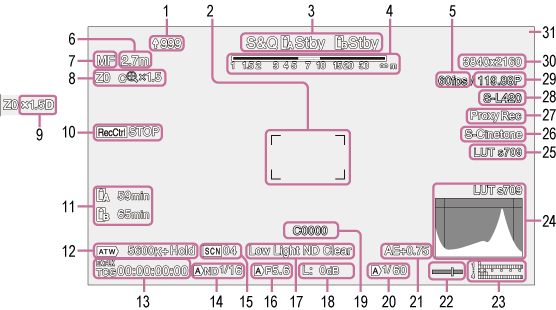

Bildschirminformationen während der Aufnahme

  1. Hochladeanzeige/Anzeige verbleibender Dateien

    • Einzelheiten zum Übertragen von Dateien siehe „Informationen zur Dateiübertragung“ und andere Themen unter „Übertragen von Dateien“.

  2. Fokusbereichsanzeige

    Zeigt den Fokusbereich für Autofokus an.

    • Einzelheiten zum Autofokus siehe „Fokus automatisch mithilfe der Web-App einstellen“ und andere Themen unter „Automatische Einstellung des Fokus (Autofokus)“.

  3. Anzeige für Aufnahmemodus, Einschub A/B, Betriebsstatus

    Anzeige Bedeutung
    ●Rec Aufzeichnung
    Stby Aufnahmebereitschaft

  4. Schärfentiefenanzeige

  5. Anzeige der Bildfrequenz für Aufzeichnung mit Zeitlupe/Zeitraffer

    • Einzelheiten zu Zeitlupe/Zeitraffer siehe „Zeitlupe & Zeitraffer“.

  6. Fokuspositionsanzeige

    • Zeigt die Fokusposition an.

  7. Fokusmodusanzeige

    Anzeige Bedeutung
    Focus Hold Modus Focus Hold
    MF MF-Modus
    AF AF-Modus
    (Echtzeitverfolgungs-AF-Modus) Echtzeitverfolgungs-AF-Modus

    Motiverkennungs-AF

    Anzeige Bedeutung
    (Symbol „Personenerkennungs-AF“) Zeigt an, dass Personenerkennungs-AF aktiviert ist
    (Symbol „AF nur bei Personenerkennung“) Zeigt an, dass AF nur bei Personenerkennung aktiviert ist
    (Symbol „PTZ AFR AF“) Zeigt an, dass PTZ-Bildausschnitt-Steuerung aktiviert ist
    (gespeichertes Verfolgungsgesicht) Zeigt an, dass ein Verfolgungsgesicht gespeichert wurde
    (Symbol für angehaltenen AF) Zeigt an, dass AF pausiert wurde*

    * Wird angezeigt, wenn kein Verfolgungsgesicht gespeichert und kein Gesicht erkannt wurde oder wenn ein Verfolgungsgesicht gespeichert ist, aber das Zielgesicht der Verfolgung nicht erkannt wurde.

    • Einzelheiten zum Motiverkennungs-AF siehe „Erkennen und AF-Verfolgen einer Person“.

  8. Anzeige der Zoomposition

    Zeigt die Zoomposition im Bereich von 0 (Weitwinkel) bis 99 (Tele) an.

    Sie können mithilfe der Einstellung [Technical] – [Lens] – [Zoom Position Display] im Kameramenü hierfür auch eine Balkenanzeige auswählen.

    Wenn „Clear Image Zoom“ aktiviert wird, werden dem Display die folgenden Optionen hinzugefügt.

    Anzeige Bedeutung
    („Clear Image Zoom“ aktiviert) „Clear Image Zoom“ aktiviert
    Vergrößerungswert Bei Verwendung von „Clear Image Zoom“
    • Einzelheiten zum Zoom siehe „Einstellen des Zoomtyps“ und andere Themen unter „Einstellen des Zooms“.

  9. Tele Convert

    Wird angezeigt, wenn die Funktion Tele Convert aktiviert ist.

    Einzelheiten zur Funktion Tele Convert siehe „Einstellen der Funktion Tele Convert“ unter „Einstellen des Zooms“.

  10. Rec Control-Statusanzeige für SDI-Ausgang/HDMI-Ausgang

    Zeigt den Ausgabestatus des REC-Steuersignals an.

    • Einzelheiten siehe „Anschließen externer Monitore und Aufnahmegeräte“.

  11. Anzeige der verbleibenden Medienkapazität

    Wenn die Speicherkarte schreibgeschützt ist, wird das Symbol (Geschützt) angezeigt.

  12. Anzeige des Weißabgleichs

    Anzeige Bedeutung
    (ATW) Automatikmodus
    (ATW Hold) Automatikmodus angehalten
    W:P Voreinstellungsmodus
    W:A Memory A-Modus

  13. Zeitcode-Synchronisierung mit externer Quelle/Zeitdatenanzeige

    Die Anzeige „EXT-LK“ erscheint, wenn die Aufnahme mit dem Zeitcode auf einem externen Gerät synchronisiert wird.

    • Einzelheiten zum Zeitcode siehe „Festlegen von Zeitdaten“.

  14. ND-Filteranzeige

    Anzeige Bedeutung
    (A) Automatikmodus
    • Einzelheiten zu ND-Filtern siehe „Anpassen des Lichtpegels (ND-Filter)“.

  15. Szenendateianzeige

    • Einzelheiten zu Szenendateien siehe „Überblick zum Look“ und andere Themen unter „Aufnehmen mit dem gewünschten Look“.

  16. Anzeige der Blende

    Zeigt die Blendenposition an (F-Wert).

    • Einzelheiten zur Blende siehe „Automatisches Anpassen der Blende“ und „Manuelles Anpassen der Blende“.

  17. Warnanzeige zum Videopegel

  18. Anzeige des Verstärkungswerts

    Anzeige Bedeutung
    (A) Automatikmodus
    L Voreinstellungsmodus L
    (Modus zur vorübergehenden Anpassung) Modus zur vorübergehenden Anpassung
    • Einzelheiten zur Verstärkung siehe „Automatische Verstärkungsanpassung“ und „Manuelle Verstärkungsanpassung“.

  19. Clipnamen-Anzeige

    Zeigt den Namen des aktuell aufgezeichnet werdenden oder als Nächstes aufzuzeichnenden Clips an.

  20. Verschlussanzeige

    • Einzelheiten zum Verschluss siehe „Automatische Anpassung der Verschlusszeit“ und „Manuelle Anpassung der Verschlusszeit“.

  21. Anzeige des AE-Modus/AE-Pegels

    • Einzelheiten zur automatischen Belichtung (AE) siehe „Einstellen des Zielpegels für die automatische Helligkeitseinstellung“.

  22. Wasserwaage

    Zeigt die horizontale Neigung des Kamerakopfs in Schritten von ±1° bis zu ±15° an.

  23. Audiopegelanzeige

    Zeigt den Audiopegel jedes Kanals an.

  24. Videosignalmonitor

    Zeigt eine Wellenform, ein Vektorskop oder ein Histogramm an.

    Die orangefarbene Linie zeigt den eingestellten Wert der Helligkeitspegel-Markierung an.

    Im Log-Aufnahmemodus wird der LUT-Typ des Monitorziels über der Anzeige eingeblendet.

    • Einzelheiten siehe „Videosignalmonitor“.
    • Einzelheiten zum Log-Aufnahmemodus siehe „Festlegen des Aufnahmemodus“ unter „Konfigurieren der Grundfunktionen“.

  25. Monitoring Look-Anzeige

    Im Log-Aufnahmemodus wird die Einstellung der Monitor-LUT angezeigt.

    • Einzelheiten zur LUT-Einstellung siehe „Aufnehmen mit Look-Anpassung in der Postproduktion“ und verwandte Themen.
    • Einzelheiten zum Log-Aufnahmemodus siehe „Festlegen des Aufnahmemodus“ unter „Konfigurieren der Grundfunktionen“.

  26. Anzeige grundlegender Look/Aufnahme-Look

    Zeigt die grundlegende Look-Einstellung an.

    Im Log-Aufnahmemodus wird das Videosignal zur Aufzeichnung auf die Speicherkarten angezeigt.

    • Einzelheiten zum grundlegenden Look siehe „Überblick zum Look“ unter „Aufnehmen mit dem gewünschten Look“.
    • Einzelheiten zum Log-Aufnahmemodus siehe „Festlegen des Aufnahmemodus“ unter „Konfigurieren der Grundfunktionen“.

  27. Anzeige des Proxy-Status

    Anzeige Bedeutung
    Proxy-Aufzeichnung ein
    Proxy-Aufzeichnung läuft
    (blinkt) Proxy-Aufzeichnung nicht bereit

  28. Anzeige des Aufzeichnungsformats (Codec)

    Zeigt das Format für Aufzeichnung auf die Speicherkarten an.

    Legen Sie das Aufzeichnungsformat (Codec) im Webmenü oder Kameramenü mithilfe der Einstellung [Project] – [Rec Format] – [Codec] fest.

  29. Anzeige für das Aufzeichnungsformat (Bildrate und Abtastmethode)

  30. Anzeige des Aufzeichnungsformats (Bildgröße)

    Zeigt die Bildgröße für die Aufzeichnung auf Speicherkarten an.

    Legen Sie das Aufzeichnungsformat (Bildgröße) im Webmenü oder Kameramenü mithilfe der Einstellung [Project] – [Rec Format] – [Video Format] fest.

  31. Tally-Anzeige

    Zeigt um das Bild je nach dem empfangenen externen Tally-Signal einen roten, grünen oder gelben Rahmen an.

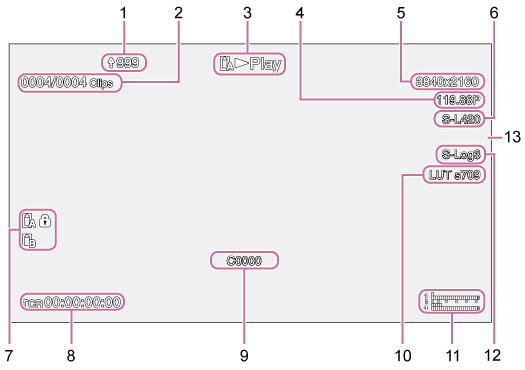

Während der Wiedergabe angezeigte Bildschirminformationen

Während der Wiedergabe werden folgende Informationen auf dem Bild eingeblendet:

  1. Hochladeanzeige/Anzeige verbleibender Dateien

  2. Clip-Nummer

  3. Anzeige des Wiedergabestatus

  4. Anzeige für das Wiedergabeformat (Bildrate und Abtastmethode)

  5. Wiedergabeformat (Bildgröße)

  6. Wiedergabeformat (Codec)

  7. Medium

    Wenn die Speicherkarte schreibgeschützt ist, wird das Symbol (Geschützt) angezeigt.

  8. Zeitdaten-Anzeige

  9. Clipnamen-Anzeige

  10. Monitoring Look-Anzeige

  11. Audiopegelanzeige

    Zeigt den Audiowiedergabepegel an.

  12. Anzeige Aufnahme-Look

  13. Tally-Anzeige
