Montage an einer Decke
In diesem Thema wird beschrieben, wie Sie das Gerät mithilfe der mitgelieferten Deckenhalterung an einer Decke montieren.
- Wenden Sie sich an ein professionelles Bauunternehmen, um das Gerät an einer Decke zu montieren.
- Stellen Sie bei der Montage an einer Decke sicher, dass die Montageoberfläche und das Montagematerial (ausgenommen Zubehör) mindestens 200 kg tragen können und montieren Sie das Gerät wie in dieser Hilfe beschrieben. Falls die Montage nicht ausreichend fest erfolgt, kann das Gerät herunterfallen und schwere Verletzungen verursachen.
- Bringen Sie das mitgelieferte Drahtseil zum Fallschutz am Gerät an, um es gegen Fallen zu sichern.
- Wenn das Gerät an einer Decke montiert ist, prüfen Sie jährlich, ob es noch fest sitzt. Verkürzen Sie die Prüfabstände je nach Verwendungsbedingungen.
Installationshinweis
- Um ein Versagen des Geräts zu verhindern, halten Sie bei der Arbeit den Kamerakopf nicht fest, wenn sich dieser bewegt.
-
Prüfen Sie das Zubehör für die Deckenmontage und die Montagestelle.
Prüfen Sie vor Beginn der Arbeiten, ob Ihnen die folgenden Teile vorliegen.
- Deckenhalterung (A) (1)
- Deckenhalterung (B) (1)
- Drahtseil zum Fallschutz (1)
- Schrauben +PSW M3×8 (6)
- Edelstahlschraube +PSW M4×8 für Drahtseil zum Fallschutz (1)
Hinweis
- Das Drahtseil zum Fallschutz ist zum Tragen des Geräts vorgesehen, wenn es hängt. Belasten Sie es ausschließlich mit dem Gewicht des Geräts.
Montagestelle
Ziehen Sie zum Bestimmen der Montagestelle und -richtung die folgende Zeichnung hinzu. Beachten Sie den für die Drehung des Objektivs und für die Verkabelung an der Rückseite des Geräts erforderlichen Freiraum.

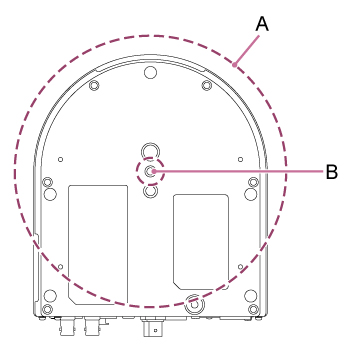

A: Bewegungsbereich des Kamerakopfs (ø199 mm)
B: Durchgangsloch für Drahtseil (ø20 mm)
Hinweis
- Führen Sie die Montage an einer Decke (z. B. aus Beton) mit ausreichender Stärke durch.
- Verwenden Sie bei Montage an Decken mit zu geringer Stärke eine ausreichende Verstärkung.
- Montieren Sie das Gerät an einer stabilen Stelle, die keinen Vibrationen ausgesetzt ist. Eine Montage an Stellen, die Vibrationen ausgesetzt sind, kann zu Bildvibrationen führen.
- Falls das Gerät auf einer geneigten Oberfläche montiert werden muss, halten Sie es im Bereich von ±15° um die Horizontale, um ein Herunterfallen zu verhindern.
-

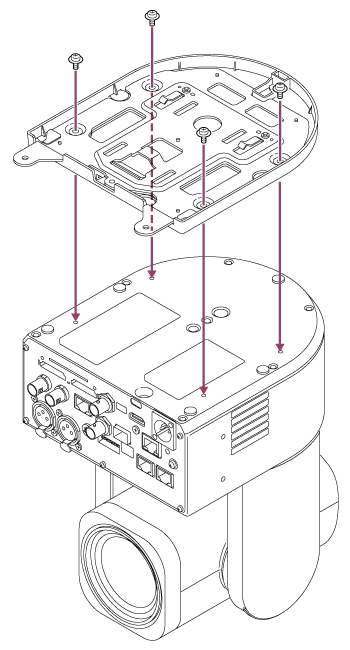

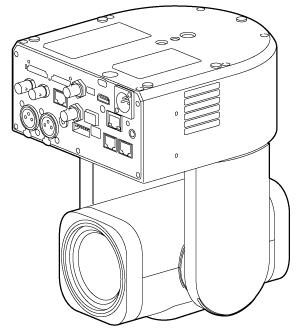

Bringen Sie mithilfe der vier mitgelieferten Schrauben (M3×8) die Deckenhalterung (A) an der Unterseite des Geräts an.
Verwenden Sie die mitgelieferten Schrauben. Wenn Sie andere als die mitgelieferten Schrauben verwenden, kann dadurch das Innere des Geräts beschädigt werden.
-
Bringen Sie die Deckenhalterung (B) mithilfe einer Montageplatte (Option) an der Decke an.
Hinweis
- Falls die Stabilität des Deckenbaustoffs nicht garantiert werden kann, installieren sie das Gerät zwischen einer Betondecke und der Deckenverkleidung mithilfe einer Montageplatte, die von Ankerbolzen gehalten wird.

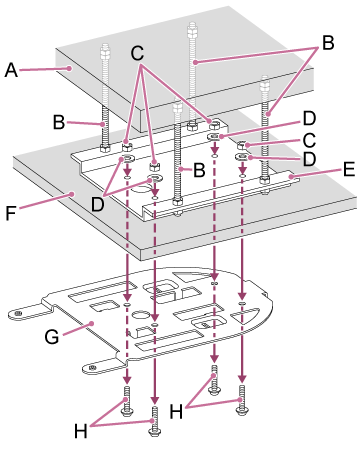

A: Rohbaudecke
B: Ankerbolzen (4, nicht mitgeliefert)
C: Muttern (4, nicht mitgeliefert)
D: Unterlegscheiben (4, nicht mitgeliefert)
E: Montageplatte (nicht mitgeliefert)
F: Deckenverkleidung
G: Deckenhalterung (B)
H: Montageschrauben (4, nicht mitgeliefert)

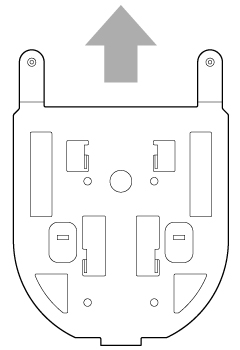

Bringen Sie die Halterung passend zur Ausrichtung der Deckenhalterung (B) an.
Beachten Sie, dass sich bei Montage an einer Decke die Vorderseite der Kamera im Gegensatz zur normalen aufrechten Montage auf der gegenüberliegenden Seite der Deckenhalterung befindet. Die Pfeilrichtung in der Abbildung zeigt die Vorderseite der Kamera an. Passen Sie die Ausrichtung der Kamera so an, dass sie nach vorn weist.
Hinweis
- Die Montageschrauben und das Material der Montageoberfläche fallen in den Verantwortungsbereich des Kunden.
-
Bringen Sie das Drahtseil zum Fallschutz an der Decke an.
Verwenden Sie als Montageschraube eine Innensechskantschraube M5 (3/16 Zoll, nicht mitgeliefert).

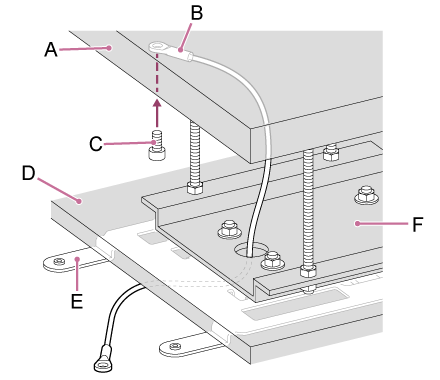

A: Rohbaudecke
B: Drahtseil (mitgeliefert)
C: Innensechskantschrauben M5 (3/16 Zoll, nicht mitgeliefert)
D: Deckenverkleidung
E: Deckenhalterung (B)
F: Montageplatte (nicht mitgeliefert)
-
Ziehen Sie das Drahtseil zum Fallschutz durch das Loch in der Mitte der Deckenhalterung (B) und bringen Sie es am Gerät an.
Führen Sie das Drahtseil zum Fallschutz durch die Blechöse an der Deckenhalterung (A) und sichern Sie es mithilfe der mitgelieferten Schraube (M4×8) am Gerät.

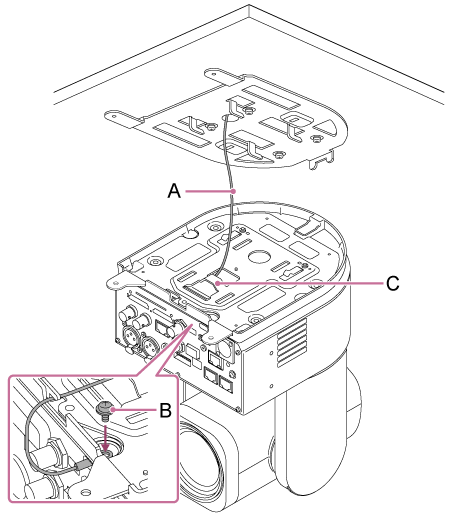

A: mitgeliefertes Drahtseil
B: mitgelieferte Schraube (M4×8)
C: Blechöse
Verwenden Sie die mitgelieferten Schraube. Wenn Sie eine andere als die mitgelieferten Schraube verwenden, kann dadurch die Wirksamkeit der Drahtseilsicherung beeinträchtigt werden.
Hinweis

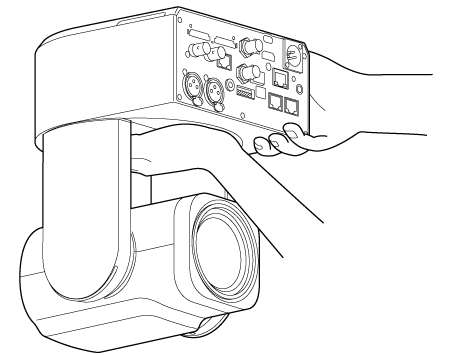

- Es wird empfohlen, dass eine Person das Gerät wie in der folgenden Abbildung gezeigt hält und eine andere Person das Gerät montiert.
- Halten Sie bei der Montage das Gerät nicht am Kamerakopf. Wenn das Gerät herunterfällt oder fallen gelassen wird, besteht die Gefahr von Verletzungen oder Sachschäden.
- Achten Sie bei der Verkabelung darauf, dass elektrische Anschlüsse und Kabel nicht durch das Drahtseil zum Fallschutz kurzgeschlossen werden.
- Das kombinierte Gerät muss allein aufgehängt sein (ungefähres Höchstgewicht 3,5 kg). Überschreiten Sie nicht die maximale erwartete Masse, um zu verhindern, dass das Gerät herunterfällt.
- Es wird empfohlen, dass eine Person das Gerät wie in der folgenden Abbildung gezeigt hält und eine andere Person das Gerät montiert.
-

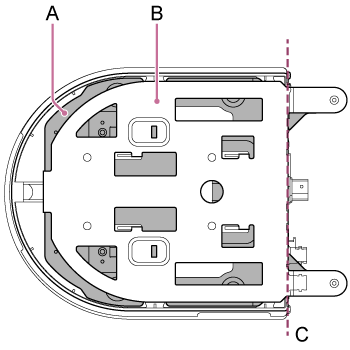

Richten Sie die Kanten der Deckenhalterungen (A) und (B) aufeinander aus.
A: Deckenhalterung (A) am Gerät angebracht
B: Deckenhalterung (B)
C: Kanten aneinander ausrichten
-

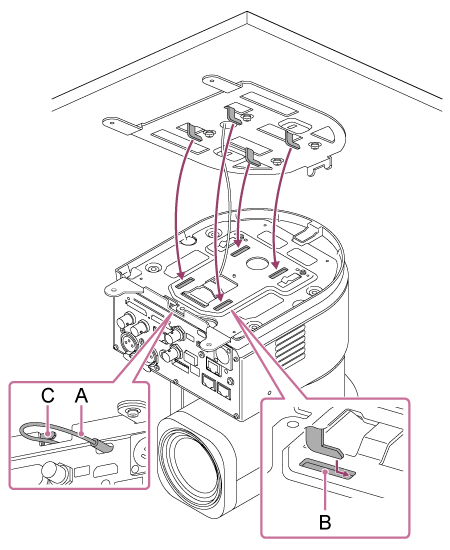

Setzen Sie die Vorsprünge von Deckenhalterung (B) in die Öffnungen (4 Stellen) von Deckenhalterung (A) ein.
-

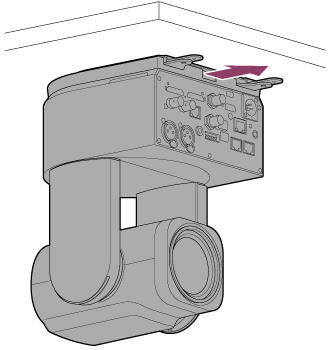

Führen Sie das Drahtseil zum Fallschutz um den Vorsprung von Deckenhalterung (A) für das Drahtseil. Schieben Sie das Gerät ca. 10 mm in die in der Abbildung gezeigte Richtung, um es vorübergehend zu sichern.
A: Drahtseil zum Fallschutz
B: Öffnungen für Vorsprünge (4 Stellen)
C: Vorsprung für Drahtseil
-

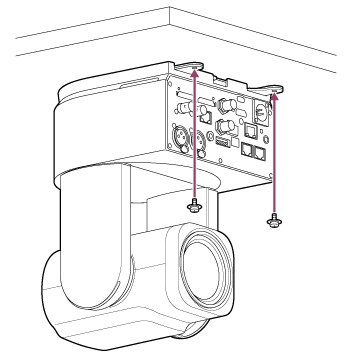

Bringen Sie die Deckenhalterungen (A) und (B) mithilfe der beiden mitgelieferten Schrauben an (M3×8).
-
Prüfen Sie den Montagezustand.
Achten Sie insbesondere auf Folgendes:
- Montageschrauben korrekt angebracht
- Drahtseil zum Fallschutz korrekt angebracht und nicht verdreht
- Gerät ist eben montiert (ohne Neigung oder Buckel)
Hinweis
- Um die Schwenk-/Neigefunktion ordnungsgemäß zu bedienen, wenn das Gerät an einer Decke montiert ist, setzen Sie [Pan-Tilt] – [Direction] – [Ceiling] im Webmenü auf [On].
