Vorderansicht

In diesem Thema werden die Lage und Funktion von Elementen an der Vorderseite des Geräts beschrieben.

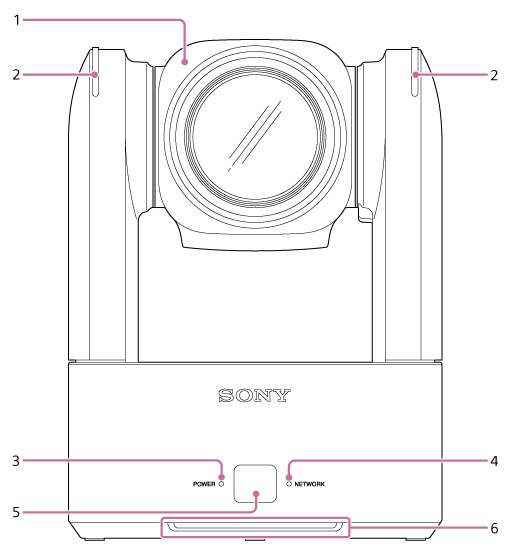

Abbildung mit Vorderansicht des Geräts

  1. Kamerakopf

    Hinweis

    • Setzen Sie den Kamerakopf keinen starken Stößen aus.

  2. Aufnahme-/Tally-Anzeige

    Einzelheiten zur Konfiguration siehe [Technical] – [Tally] – [Tally Control] im Webmenü.

    Bei Einstellung auf [Internal] (Aufnahmeanzeige) leuchtet die Anzeige bei Aufnahme auf eine Speicherkarte rot auf. Die Anzeige blinkt, wenn der verbleibende Speicherplatz auf dem Aufnahmemedium gering ist oder wenn ein Fehler auftritt.

    • Einzelheiten siehe „Betriebsmeldungen“.

    Bei Einstellung auf [External] (Tally-Anzeige) leuchtet die Anzeige je nach externem Tally-Signal rot, grün oder gelb auf.

    • Einzelheiten siehe „Zuführen eines Tally-Signals“.

    Bei Einstellung auf [PTZ AFR] (PTZ-Bildausschnitt-Steuerung) leuchtet die Tally-Anzeige blau auf oder blinkt entsprechend dem Betriebsstatus der Bildausschnitt-Steuerung.

    • Einzelheiten siehe „Status der PTZ-Bildausschnitt-Steuerung aus der Ferne prüfen“.

  3. Anzeige POWER

  4. Anzeige NETWORK

    Der Zustand des Geräts wird durch die Kombination von Farbe und Art (leuchtend, blinkend, erloschen) der Anzeigen POWER und NETWORK signalisiert.

    Anzeige POWER Anzeige NETWORK Status des Geräts
    Leuchtet grün*1 Leuchtet grün Eingeschaltet (mit Netzwerk verbunden)
    Erloschen Eingeschaltet (nicht mit Netzwerk verbunden)
    Blinkt grün Erloschen Einschaltvorgang läuft
    Blinkt orange Erloschen Bereitschaftsvorgang der Stromversorgung läuft
    Leuchtet orange Erloschen Bereitschaftszustand
    Blinkt gelb Erloschen Softwareaktualisierung läuft
    Blinkt langsam orange*2 Blinkt langsam grün*2 Das Gerät kann nicht normal betrieben werden. Einzelheiten siehe Systemprotokoll. Falls das Problem auch nach Wechsel des Geräts in den Bereitschaftsmodus oder Ausschalten und erneutem Einschalten weiterhin besteht, wenden Sie sich an Ihre Sony-Kundendienstvertretung.
    Blinkt schnell orange*3 Blinkt schnell grün*3 Am Gerät ist eine Fehlfunktion aufgetreten. Wenden Sie sich an Ihre Sony-Kundendienstvertretung.

    *1Blinkt grün, sobald ein Befehl von der mitgelieferten Infrarot-Fernbedienung empfangen wurde.

    *2Langsam blinkend: ein Mal pro Sekunde

    *3Schnell blinkend: vier Mal pro Sekunde

  5. Sensor für Infrarot-Fernbedienung

    Infrarot-Sensor für die mitgelieferte Infrarot-Fernbedienung.

  6. Lufteinlass

    Hinweis

    • Blockieren Sie den Luftstrom nicht. Andernfalls kann es zu einer Fehlfunktion kommen.
