Anpassung der Flanschbrennweite

Diese Funktion passt die Flanschbrennweite (Flange Back (FB)) von der Befestigungsebene des Objektivs und der Ebene des Bilderfassungselements automatisch an.

Diese Anpassung ist erforderlich, wenn der Fokus an den Weitwinkel- und Tele-Enden des optischen Zooms nicht korrekt ist. Bei korrekter Einstellung wird der Fokus beim Ändern der Zoomposition nach Einstellen des Fokus beibehalten.

Vorbereitungen zur Anpassung

Gehen Sie vor der Anpassung wie nachfolgend beschrieben vor.

  1. Laden Sie das Einstelldiagramm für die Flanschbrennweite von der aufgeführten URL herunter und drucken sie es auf Papier im A3-Format aus.

    https://helpguide.sony.net/pro/fb_adj/v1/h_zz/

  2. Platzieren Sie die Kamera auf einer ebenen Fläche.

  3. Drücken Sie auf der Infrarot-Fernbedienung die Taste HOME oder die Taste (Schwenk-/Neigeursprung) auf der Registerkarte (PTZ), um die Kamera so zu drehen, dass sie nach vorn weist.

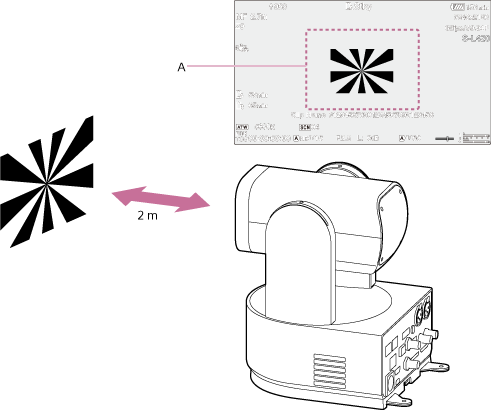

  4. Platzieren Sie das Einstelldiagramm für die Flanschbrennweite (A3-Papierformat empfohlen) ca. 2 m entfernt, stellen Sie den Zoom auf das Tele-Ende ein und nehmen Sie das Diagramm so auf, dass sich dessen Mitte in der Bildschirmmitte befindet.

    Achten Sie darauf, dass kein anderes Objekt in einer anderen Distanz als das Diagramm nahe der Bildschirmmitte erscheint (innerhalb der gepunkteten Linie im Diagramm unten), wenn der Zoom auf das Weitwinkel-Ende eingestellt wird.

    A: Gepunkteter Bereich zeigt nur das spezielle Diagramm.

  5. Stellen Sie den Zoom auf das Weitwinkel-Ende ein und konfigurieren Sie die folgenden Einstellungen.

    Einstellungen im Bereich für grundlegende Kamerakonfiguration der Web-App
    IRIS: F2.8 (geöffnet)
    ISO/GAIN: 0 dB

    Einstellungen im Kameramenü
    [Project] – [Rec Format] – [Frequency]: 59.94 oder 50
    [Project] – [Rec Format] – [Video Format]: 3840×2160P
    [Shooting] – [S&Q Motion] – [Setting]: [Off]
    [Shooting] – [SteadyShot] – [Setting]: [Off]

  6. Passen Sie die Helligkeit mithilfe der Beleuchtung und den ND-Filtern so an, dass das Bild über den gesamten Zoombereich hinweg über eine geeignete Helligkeit verfügt.



Automatische Anpassung durchführen

  1. Wählen Sie [Technical] – [Lens] – [Auto FB Adjust] – [Execute] im Kameramenü aus.
  2. Prüfen Sie die Beschreibung und wählen Sie die Option [Execute] auf dem Bestätigungsbildschirm aus.



Die automatische Anpassung der Flanschbrennweite abbrechen

Wählen Sie [Cancel] aus (wird während des Anpassungsvorgangs angezeigt).



Anpassungswerte nach automatischer Einstellung auf den Lieferzustand zurücksetzen

  1. Wählen Sie [Technical] – [Lens] – [Auto FB Adjust] – [Reset] im Kameramenü aus.
  2. Prüfen Sie die Beschreibung und wählen Sie die Option [Execute] auf dem Bestätigungsbildschirm aus.

Hinweis

  • Berühren Sie die Kamera während des Anpassungsvorgangs nicht.
  • Falls die Anpassung fehlschlägt, wird eine Meldung angezeigt. Prüfen Sie folgende Punkte, falls die Anpassung fehlschlägt.
    • Ist die Helligkeit des Einstelldiagramms für die Flanschbrennweite angemessen?
      Falls die Helligkeit nicht angemessen ist, wird eine Meldung angezeigt und die Anpassung wird abgebrochen.
    • Ist das Einstelldiagramm für die Flanschbrennweite zu nah oder zu weit entfernt?
    • Wurde der Vorgang unter „Vorbereitungen zur Anpassung“ korrekt durchgeführt?
    • Erscheinen Objekte mit starker Helligkeit wie beispielsweise Lichter auf dem Kamerabildschirm?
