Verbindung mit dem Gerät mithilfe einer Fernbedienung (Option) über RS-422 herstellen

In diesem Thema wird beschrieben, wie eine Fernbedienung über den RS-422-Anschluss mit dem Gerät verbunden wird. Eine RS-422-Verbindung unterstützt Verbindungslängen von bis zu 1,2 km.

Sie können außerdem über den Anschluss VISCA OUT bis zu sieben Kameras verketten.

Um die Anfangseinstellungen des Geräts zu konfigurieren, muss ein Computer oder Tablet mit dem LAN-Anschluss verbunden sein.

Hinweis

  • Gehen Sie wie nachfolgend beschrieben vor, bevor Sie die Stromversorgung mit dem Gerät verbinden.
  1. Stellen Sie den SETUP-Schalter 4 am Anschlussblock des Geräts auf „ON“.

    Die VISCA-Kommunikation wird aktiviert.

    Abbildung von Einrichtungsschaltern

  2. Stellen Sie die Baudrate mithilfe des SETUP-Schalters 5 am Anschlussblock des Geräts auf denselben Wert wie den der Fernbedienung ein.
    Einstellung Schalter 5 Baudrate
    ON 38400 bps
    OFF 9600 bps
  3. Verbinden Sie den Anschluss VISCA IN des Geräts über ein handelsübliches Netzwerkkabel mit dem Anschluss VISCA der Fernbedienung.

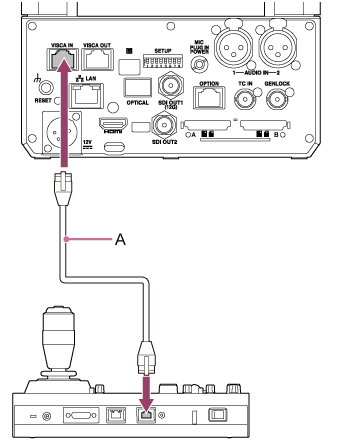

    Nachfolgend wird als Beispiel die Verbindung mit einer RM-IP500 gezeigt.

    Abbildung von Beispielverbindung

    A: handelsübliches Netzwerkkabel

    Hinweis

    • Verwenden Sie ein ungekreuztes Netzwerkkabel.
    • Um anstelle der RM-IP500 ein anderes VISCA-Gerät mit eigenem Steckverbinder anzuschließen, fertigen Sie anhand der nachfolgenden Kontaktbelegungen ein Verbindungskabel an.

    Kontaktbelegung VISCA RS-422 (links: VISCA IN, rechts: VISCA OUT)

    Abbildung von Kontaktlayout

    IN OUT
    Kontakt Nr. Funktion Kontakt Nr. Funktion
    1 TX− 1 RX−
    2 TX+ 2 RX+
    3 RX− 3 TX−
    4 GND 4 GND
    5 GND 5 GND
    6 RX+ 6 TX+
    7 n.v. 7 n.v.
    8 n.v. 8 n.v.

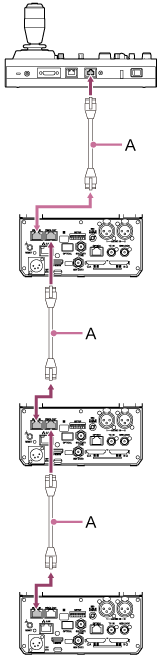

    Gehen Sie zum Verketten mehrerer Kameras wie nachfolgend abgebildet vor.

    Abbildung von Beispiel für Verkettung

    A: handelsübliches Netzwerkkabel

  4. Schalten Sie das Gerät ein.
