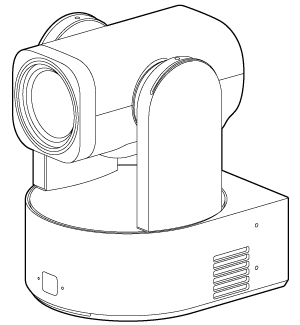

Aufrechte Montage an einer festen Stelle
In diesem Thema wird beschrieben, wie Sie das Gerät auf einem Schreibtisch oder Stativ montieren.
Installationshinweis
- Um ein Versagen des Geräts zu verhindern, halten Sie bei der Arbeit den Kamerakopf nicht fest, wenn sich dieser bewegt.
-
Prüfen Sie den Montagefreiraum.
Bei Montage auf einem Schreibtisch
Montieren Sie das Gerät auf einer ebenen Oberfläche und beachten Sie den für die Drehung des Kamerakopfs und für die Verkabelung an der Rückseite des Geräts erforderlichen Freiraum.
Hinweis
- Montieren Sie das Gerät an einer stabilen Stelle, die keinen Vibrationen ausgesetzt ist. Eine Montage an Stellen, die Vibrationen ausgesetzt sind, kann zu Bildvibrationen führen.
- Falls das Gerät auf einer geneigten Oberfläche montiert werden muss, halten Sie es im Bereich von ±15° um die Horizontale, um ein Herunterfallen zu verhindern.
Bei Montage auf einem Stativ
Bringen Sie das Stativ an den Öffnungen für Stativgewinde an der Unterseite an.
Verwenden Sie eine Stativschraube mit dem nachfolgend genannten Überstand über die Montageoberfläche und ziehen Sie diese mit einem Handschraubendreher an.
A: Stativschraube 1/4-20 UNC oder 3/8-16 UNC
B: Überstand (4,5 mm bis 5,5 mm)
- Verwenden Sie zur Montage des Geräts an hohen Stellen keine Stativschrauben.
