Voreinstellungsrahmen für PTZ-Bildausschnitt-Steuerung bearbeiten

Sie können das Ziel der Automatiksteuerung für PTZ-Bildausschnitt-Steuerung sowie die Geschwindigkeit und Empfindlichkeit während der Verfolgung im Voreinstellungsrahmen ändern.

Wenn ein Voreinstellungsrahmen erneut aufgerufen wird, spiegeln sich diese Einstellungen zusammen mit der Komposition in der PTZ-Bildausschnitt-Steuerung wider.

  1. Schalten Sie auf dem Live-Betriebsbildschirm den Schalter [PTZ AFR] ein.

    Links auf dem Live-Betriebsbildschirm wird der Steuerbereich für Voreinstellungsrahmen angezeigt.

  2. Drücken Sie auf den aufzurufenden Voreinstellungsrahmen.

    Oben rechts im Bild wird die Taste (Voreinstellungsrahmen-Menü) angezeigt.

  3. Drücken Sie die Taste (Voreinstellungsrahmen-Menü) und wählen Sie im angezeigten Menü den Befehl [Edit…].

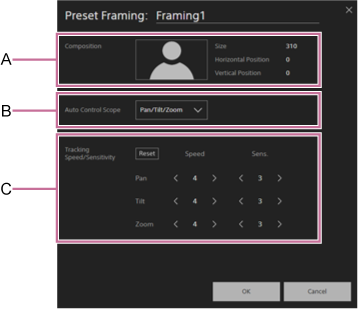

    Der Einrichtungsbildschirm für Voreinstellungsrahmen wird angezeigt.

  4. Legen Sie auf diesem das Ziel der Automatiksteuerung für PTZ-Bildausschnitt-Steuerung sowie die Geschwindigkeit und Empfindlichkeit während der Verfolgung fest.

    A: Kompositionsanzeigebereich
    Zeigt die registrierte Position für den Voreinstellungsrahmen an.

    B: Einrichtungsbereich für das Ziel der Automatiksteuerung
    Zur Auswahl des Ziels der Automatiksteuerung für den PTZ-Bildausschnitt unter den folgenden Möglichkeiten:

    • [Pan/Tilt/Zoom]: Schwenken/Neigen/Zoom steuern.
    • [Pan/Tilt]: Schwenken/Neigen steuern.
    • [Pan]: Schwenken steuern.

    C: Einrichtungsbereich für Geschwindigkeit/Empfindlichkeit
    Legen Sie die Geschwindigkeit und Empfindlichkeit der PTZ-Bildausschnitt-Steuerung fest. Einzelheiten siehe folgende Hinweise.

    • Taste [Reset]: Drücken Sie die Taste, um Geschwindigkeit und Empfindlichkeit auf Standardwerte zurückzusetzen.
    • [Speed]: Legen Sie separate Geschwindigkeiten für Schwenken/Neigen/Zoom auf eine von fünf Stufen fest (1 (langsam) bis 5 (schnell)).
    • [Sens.]: Legen Sie separate Empfindlichkeiten für Schwenken/Neigen/Zoom auf eine von sechs Stufen fest (0 bis 5 (reaktiv)). Bei Einstellung auf 0 erfolgt Schwenken/Neigen/Zoom, bis die angegebene Komposition erreicht ist und danach nicht mehr.

    Tipp

    • Wenn das Ziel der Automatiksteuerung für PTZ-Bildausschnitt-Steuerung auf [Pan/Tilt] oder [Pan] eingestellt ist, können Sie den Zoom mithilfe des Steuerbereichs der Web-App für den Bildausschnitt oder der Fernbedienung bedienen.
    • Die Geschwindigkeit bestimmt den Grad der Beschleunigung oder Abbremsung bei der Verfolgung eines Motivs. Die Empfindlichkeit bestimmt, wie empfindlich die Kamera bei der Erkennung von Abweichungen von der konfigurierten Komposition ist.
    • Falls sich ein Motiv nicht schnell bewegt (z. B. wie in einer Präsentation), führt eine Reduktion der Geschwindigkeit zu sanfterer Verfolgung.
    • Falls sich ein Motiv schnell bewegt (z. B. wie im Sport), führt eine Erhöhung der Empfindlichkeit/Geschwindigkeit dazu, dass das Motiv weniger wahrscheinlich verloren geht.
    • Falls ein Bild extrahiert und in einem nachfolgenden System verwendet werden soll, führt eine Erhöhung der Empfindlichkeit beim Schwenken/Neigen dazu, dass das Motiv weniger wahrscheinlich weggeschnitten wird.
    • Falls sich ein Motiv nicht hin- und herbewegt (wie z. B. bei einer sitzenden Person), führt eine Reduktion der Zoom-Empfindlichkeit zur Verringerung von Schwankungen beim Bildausschnitt und zur Erhöhung der Stabilität.

    Hinweis

    • Der Bildausschnitt kann instabil werden, wenn Sie in den folgenden Fällen die Geschwindigkeit oder Empfindlichkeit erhöhen.

      • Teile des Motivs sind verdeckt.
      • Um das Motiv herum befinden sich viele Personen.
      • Das Motiv befindet sich in einer komplexen Pose.
  5. Drücken Sie die Taste [OK].

    Die Einstellungen werden übernommen.
