Configurazione delle impostazioni iniziali dell’inquadratura automatica PTZ (modalità “Persona”)

Questo argomento descrive come configurare le impostazioni iniziali dell’inquadratura automatica PTZ.

Questa sezione descrive le impostazioni della modalità “Persona”. Per informazioni dettagliate sulle impostazioni della modalità “Sport con la palla (pallacanestro)”, fare riferimento a “Seguimento automatico degli sport con la palla (pallacanestro) da una posizione rialzata”.

Selezionando [PTZ AFR File] è anche possibile caricare le impostazioni dell’inquadratura automatica PTZ da altre telecamere. Per informazioni dettagliate, fare riferimento a “Salvataggio e caricamento dei dati di configurazione dell’inquadratura automatica PTZ”.

  1. Premere la scheda [PTZ AFR Settings].

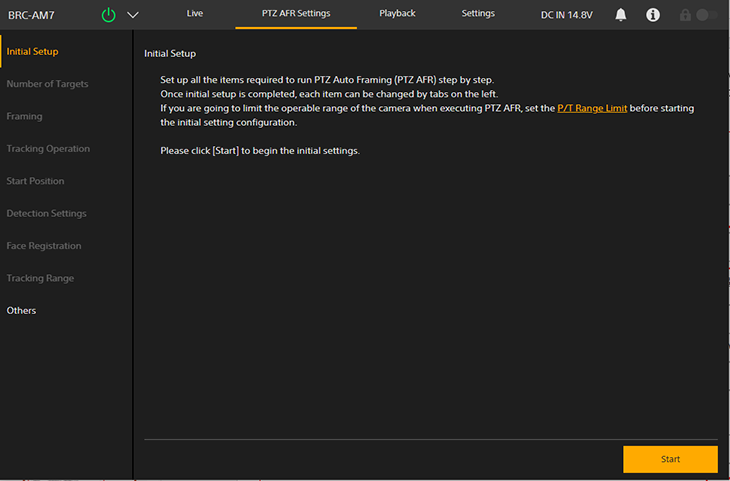

    Viene visualizzata la schermata [Initial Setup] della schermata delle impostazioni PTZ AFR.

  2. Controllare la descrizione sullo schermo e premere il pulsante [Start].

    Suggerimento

    • Il pulsante [Start] viene visualizzato solo quando si configurano le impostazioni per la prima volta.

    Viene avviata la configurazione delle impostazioni di inquadratura automatica PTZ.

  3. Selezionare [Person] nella schermata [Framing Mode] screen.

    • [Person]: il soggetto inquadrato è una persona.
    • [Ball Sports (Basketball)]: il soggetto inquadrato è un’attività sportiva con la palla (pallacanestro).

    Per informazioni dettagliate su quando si seleziona [Ball Sports (Basketball)], fare riferimento a “Seguimento automatico degli sport con la palla (pallacanestro) da una posizione rialzata”.

  4. Premere il pulsante [OK & Next].

    Nota

    • Se si modifica la modalità di inquadratura potrebbe non essere possibile modificarla nuovamente o attivare l’inquadratura PTZ per diverse decine di secondi. In tal caso, attendere e riprovare.

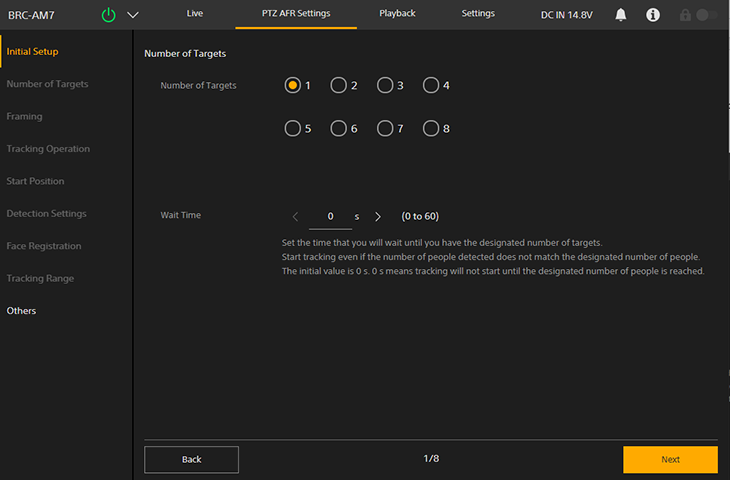

  5. Impostare il numero di persone che devono essere seguite nella schermata [Number of Targets].

    • [Number of Targets]: Imposta il numero di persone da seguire durante l’inquadratura automatica PTZ. Il numero di persone da seguire può essere modificato anche nella scheda (PTZ AFR1) della schermata delle operazioni live durante l’inquadratura automatica PTZ.
    • [Wait Time]: consente di impostare il tempo di attesa prima che il numero specificato di persone da seguire venga raggiunto nella posizione iniziale, in modalità di avvio automatico del seguimento. In modalità di avvio manuale del seguimento, il seguimento inizia indipendentemente da questo valore.

    Suggerimento

    • È anche possibile impostare in qualsiasi momento il numero di persone da seguire nella schermata delle operazioni live.
  6. Al termine della configurazione, premere il pulsante [Next].
  7. Regolare la composizione di inquadratura automatica PTZ desiderata nella schermata [Composition].

    A: Cursore delle dimensioni del corpo umano

    B: Pannello di regolazione della composizione

    C: Riquadro di composizione

    Regolare le dimensioni e la posizione della persona all’interno dell’immagine.

    • [Lead Room Effect]: Imposta l’intensità dell’effetto che crea spazio bianco nella composizione in base all’orientamento del viso.

    Suggerimento

    • Toccando due volte un’icona sul lato sinistro del cursore delle dimensioni del corpo umano, il riquadro di composizione verrà impostato sulle dimensioni (rapporto di zoom) e sulla posizione della persona per quell’icona.

    Nota

    • Se il riquadro di composizione bianco si sovrappone alla zona grigia, diventa più facile perdere persone che si muovono nella direzione opposta.
    • Se si compone l’inquadratura in modo da ingrandire le dimensioni della persona, diventa più facile perdere persone che si muovono rapidamente. In questo caso, ridurre le dimensioni della persona e collocarla in modo che intorno ad essa sia presente abbastanza spazio per il suo movimento.
  8. Al termine della configurazione, premere il pulsante [Next].

    Viene visualizzata la schermata di configurazione successiva.

  9. Impostare l’estensione del controllo automatico per l’inquadratura automatica PTZ e i valori di velocità e sensibilità durante il seguimento nella schermata [Tracking Motion] in base alle esigenze.

    A: Riquadro di configurazione dell’estensione del controllo automatico

    Selezionare l’estensione del controllo automatico per l’inquadratura automatica PTZ tra i seguenti:

    • [Pan/Tilt/Zoom]: controllo delle funzioni pan/tilt/zoom.
    • /[Pan/Tilt]: controllo delle funzioni pan/tilt.
    • [Pan]: controllo della funzione pan.

    B: Riquadro di configurazione della velocità e della sensibilità

    Consente di impostare la velocità e la sensibilità dell’inquadratura automatica PTZ. Per informazioni dettagliate, fare riferimento ai seguenti suggerimenti:

    • Pulsante [Reset]: premere il pulsante per riportare la velocità e la sensibilità ai valori predefiniti.
    • [Speed]: impostare le velocità per le funzioni pan/tilt/zoom su cinque livelli (da 1 (lenta) a 5 (veloce)).
    • [Sens.]: impostare le sensibilità per le funzioni pan/tilt/zoom su sei livelli (da 0 a 5 (più reattiva)). Con l’impostazione 0, la funzione pan/tilt/zoom rimane in movimento fino a raggiungere la composizione specificata; quando la raggiunge, il movimento si interrompe.

    Suggerimento

    • Quando l’estensione del controllo automatico per l’inquadratura automatica PTZ è impostata su [Pan/Tilt] o [Pan], il seguimento continua senza pause anche quando si gestisce lo zoom tramite il pannello di controllo dell’inquadratura dell’app Web o il telecomando.
    • Il valore di velocità determina il livello di accelerazione o decelerazione durante il seguimento di un soggetto. Il valore di sensibilità determina la sensibilità della telecamera al rilevamento di deviazioni dalla composizione configurata.
    • Se il soggetto non si muove rapidamente (ad esempio in una presentazione), riducendo la velocità il seguimento sarà più fluido.
    • Se il soggetto si muove rapidamente (ad esempio nello sport), aumentando la sensibilità/velocità sarà meno probabile perdere il soggetto.
    • Se si estrae e si utilizza un’immagine in un sistema a valle, aumentando la sensibilità della funzione pan/tilt si riduce il rischio che il soggetto venga ritagliato.
    • Se un soggetto non si muove avanti e indietro (ad esempio, una persona seduta), riducendo la sensibilità dello zoom si riducono le fluttuazioni nell’inquadratura e si aumenta la stabilità.

    Nota

    • L’inquadratura può diventare instabile se si aumenta la velocità o la sensibilità nei seguenti casi.

      • Una parte del soggetto è oscurata.
      • Intorno al soggetto ci sono molte persone.
      • La posa del soggetto è complessa.
  10. Premere il pulsante [Next].

    Viene visualizzata la schermata di configurazione successiva.

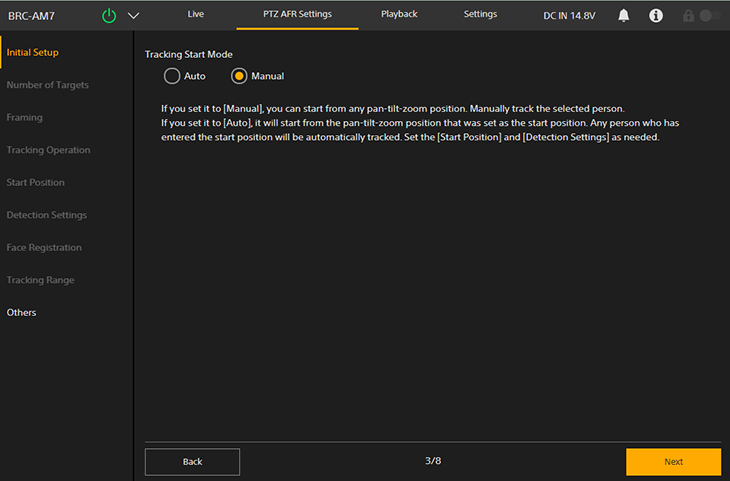

  11. Impostare la modalità di seguimento nella schermata [Tracking Start Mode].

    Imposta la modalità di avvio del seguimento.

    • [Auto]: In questa modalità, il seguimento di una persona si avvia automaticamente quando tale persona entra nella zona di rilevamento specificata nel campo di visuale configurato come posizione di avvio (modalità di avvio automatico del seguimento). Quando questa impostazione è selezionata, è necessario eseguire la configurazione nella schermata [Start Position] e [Detection Settings].
    • [Manual]: In questa modalità, il seguimento non viene avviato finché non si specifica manualmente la persona da seguire (modalità di avvio manuale del seguimento).
  12. Al termine della configurazione, premere il pulsante [Next].

    Viene visualizzata la schermata di configurazione successiva.

    • Quando è selezionato [Auto], continuare con il passo 13.
    • Quando è selezionato [Manual], continuare con il passo 19.
  13. Impostare la posizione iniziale per il seguimento automatico nella schermata [Start Position].

    Configurare la posizione iniziale utilizzata quando l’inquadratura automatica PTZ si trova in modalità di avvio automatico del seguimento. Questa impostazione non è necessaria per la modalità di avvio manuale del seguimento.

    Quando viene premuto il pulsante (riavvio) nella schermata delle operazioni live oppure quando il seguimento della persona desiderata viene perso, la telecamera torna alla sua posizione iniziale.

    A: Pannello dell’immagine della telecamera

    B: Pannello di controllo dell’inquadratura

    Impostare la posizione iniziale utilizzando i comandi di pan, tilt e zoom nel pannello di controllo dell’inquadratura, e controllando l’immagine ripresa dalla telecamera nel pannello dell’immagine della telecamera. È possibile regolare la velocità di transizione pan e tilt e zoom utilizzando gli appositi cursori.

    • Per impostazione predefinita, il pulsante [Move to the set start position] è disabilitato. Viene abilitato dopo il completamento della configurazione iniziale. Premerlo per raggiungere la posizione iniziale attualmente configurata.
    • Premere il pulsante (reset) per eseguire il reset di pan e tilt. Premere il pulsante quando gli indicatori POWER e NETWORK lampeggiano contemporaneamente oppure quando il pulsante [Execute Pan-Tilt Reset.] è visualizzato nel pannello di controllo dell’inquadratura.

    Nota

    • Nei casi indicati di seguito sarà necessario eseguire nuovamente la configurazione.
      • Quando [Rec Format] – [Video Format] viene cambiato da 1920×1080 a 3840×2160 mentre è attivo Clear Image Zoom
      • Quando viene modificata l’impostazione di [Zoom Type]
      • Quando viene modificata l’impostazione di [Tele Convert]
      • Quando [S&Q Motion] – [Frame Rate] viene impostato su un valore superiore a 60fps
      • Quando [P/T Range Limit] viene modificato
      • Quando [P/T Direction] – [Direction] – [Ceiling] viene modificato
      • Quando viene modificata l’impostazione di [Tracking Range]
  14. Al termine della configurazione, premere il pulsante [Next].

    Viene visualizzata la schermata di configurazione successiva.

  15. Configurare le impostazioni dettagliate relative all’avvio automatico del seguimento nella schermata [Detection Settings].

    Questa impostazione non è necessaria per la modalità di avvio manuale del seguimento.

    A: Pannello di configurazione del campo di rilevamento

    Specifica il campo per il rilevamento della persona da seguire.

    Impostare il campo di seguimento trascinando i cerchietti situati ai quattro angoli del riquadro arancione nel pannello di configurazione del campo di rilevamento controllando allo stesso tempo l’immagine della telecamera. La persona che entra nel campo così configurato diventa il soggetto del seguimento.

    Quando il parametro [Frame/Area Indicator] è impostato sulla posizione ON nella schermata [Others], l’area di rilevamento della posizione iniziale viene visualizzata con una linea tratteggiata.

    • Pulsante [Move to the set start position]
      Disabilitato per impostazione predefinita. Viene abilitato dopo il completamento della configurazione iniziale. Premerlo per raggiungere la posizione iniziale attualmente configurata.
    • [Detection Part]
      Il seguimento inizia quando la parte del corpo configurata entra nella zona di rilevamento. La parte del corpo può essere impostata su [Head] o [Ankle].
    • [Registered Face Tracking]
      Il seguimento si avvia automaticamente non appena viene rilevato uno dei visi precedentemente registrati. Se questa opzione è attivata, è possibile registrare i dati del viso nella schermata [Face Registration]. Il seguimento non si avvia se non sono registrati dati del viso in [Registered Face Data].
    • [Tracking Timeout]
      Imposta il tempo dopo il quale la telecamera ritorna alla posizione iniziale nel caso in cui venga perso il rilevamento del viso del soggetto da seguire. Impostare su 0 secondi per disabilitare la funzione di timeout (valore predefinito: 0 secondi). Questo imposta il tempo che deve trascorrere prima che la telecamera cessi automaticamente il seguimento di una persona di cui non è visibile il viso (ad esempio spettatore rivolto in direzione opposta alla telecamera ma che sia diventato erroneamente il soggetto del seguimento) e torni alla posizione iniziale.
    • [Detection Restart Time]
      Imposta il tempo che intercorre tra l’avvio del seguimento automatico e il suo riavvio automatico. Impostare su 0 secondi per disabilitare la funzione di riavvio automatico (valore predefinito: 0 secondi). Se si desidera cambiare regolarmente il soggetto da seguire durante le riprese anziché seguire solo una persona specifica, è possibile impostare un intervallo di tempo per il riavvio automatico del seguimento, che interromperà automaticamente il seguimento attuale.

    Nota

    • Se l’impostazione della posizione iniziale viene modificata, sarà necessario eseguire nuovamente la configurazione.
    • Se la telecamera sposta il seguimento su una persona diversa con un viso somigliante, se il seguimento si arresta improvvisamente oppure se si verificano comportamenti indesiderati, è possibile che disattivando [Registered Face Tracking] si possa migliorare la situazione.
  16. Al termine della configurazione, premere il pulsante [Next].

    Viene visualizzata la schermata di configurazione successiva.

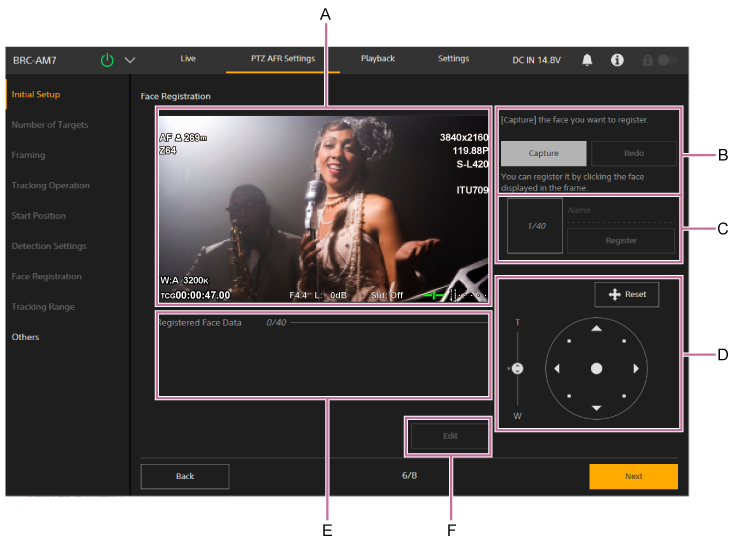

  17. Registrare i dati del viso nella schermata [Face Registration].

    Questa impostazione non è necessaria per la modalità di avvio manuale del seguimento.

    • A: Area di visualizzazione dell’immagine
      Visualizza l’immagine attuale della telecamera. È possibile registrare i visi che appaiono nell’immagine.
    • B: Pulsante [Capture] / [Redo]
      Premendo il pulsante [Capture], l’immagine si blocca e viene visualizzato un riquadro attorno ai visi che possono essere registrati. Facendo clic su un viso racchiuso da un riquadro, l’immagine di tale viso viene importata nel pannello di registrazione dei visi.
      Se non ci sono riquadri visibili per i visi da registrare, premere il pulsante [Redo] per sbloccare l’immagine e renderla disponibile per ripetere l’acquisizione.
    • C: Pannello di registrazione dei visi
      Visualizza l’immagine del viso acquisita. Immettere un nome e premere il pulsante [Register] per registrare il viso.
      Possono essere registrati dati per un massimo di 40 visi.
    • D: Pannello di controllo dell’inquadratura
      Azionare i comandi di pan, tilt e zoom per regolare l’inquadratura di acquisizione. Regolare l’inquadratura in modo che il viso del soggetto da registrare sia visualizzato nell’area di visualizzazione dell’immagine
      • Premere il pulsante (reset) per eseguire il reset di pan e tilt. Premere il pulsante quando gli indicatori POWER e NETWORK lampeggiano contemporaneamente oppure quando il pulsante [Execute Pan-Tilt Reset.] è visualizzato nel pannello di controllo dell’inquadratura.
    • E: [Registered Face Data]
      Visualizza i dati del viso registrati in ordine di priorità.
    • F: Pulsante [Edit]
      Premere il pulsante [Edit] per visualizzare la schermata di modifica che consente di eliminare, cambiare il nome o cambiare la priorità dei dati del viso registrati. Per eliminare i dati di un viso, premerne il relativo pulsante (elimina). Premere il pulsante [OK] per applicare le modifiche.

    Nota

    • Non eseguire operazioni di registrazione dei visi da più browser Web contemporaneamente.
    • La presenza di anche solo una delle seguenti condizioni potrebbe impedire la registrazione dei visi o compromettere la piena efficacia della funzione di riconoscimento dei visi.
      • Il viso non è rivolto in avanti.
      • Il viso è oscurato (occhiali da sole, mascherina ecc.).
      • L’immagine appare estremamente grande o piccola.
      • Il viso si trova vicino al bordo dell’immagine.
      • L’espressione del viso cambia in modo estremo (occhi chiusi, bocca spalancata, rabbia ecc.).
    • Immediatamente dopo aver premuto il pulsante [Capture], la visualizzazione della schermata della telecamera dello streaming e dell’uscita video scompare temporaneamente.
    • Assegnare un nome all’immagine del viso; fino a 16 byte.
    • I seguenti caratteri non si possono usare nei nomi delle immagini dei visi.
      " % & , : ~
  18. Al termine della configurazione, premere il pulsante [Next].

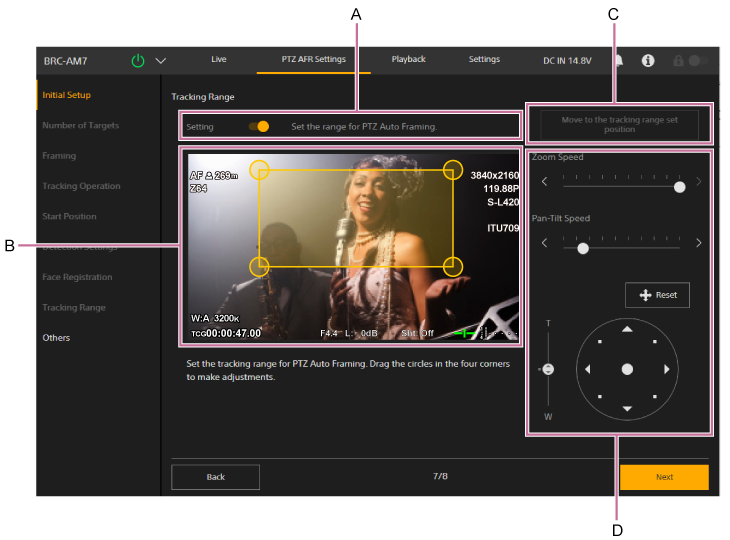

  19. Impostare il campo di seguimento delle persone nella schermata [Tracking Range].

    Impostare il campo di seguimento durante l’inquadratura automatica PTZ.

    • A: [Setting]
      Impostare su On per abilitare [Tracking Range] e visualizzare il pannello di configurazione del campo di seguimento, [Move to the tracking range set position] e il pannello di controllo dell’inquadratura.
    • B: Pannello di configurazione del campo di seguimento
      Impostare il campo di seguimento trascinando i cerchietti situati ai quattro angoli del riquadro arancione nel pannello di configurazione del campo di seguimento controllando allo stesso tempo l’immagine della telecamera. I soggetti potranno essere seguiti solo mentre si trovano all’interno di questo campo. Il seguimento si arresta se i soggetti si trovano al di fuori di questo campo.
      Quando il parametro [Frame/Area Indicator] è impostato nella posizione ON, nella schermata [Others], il campo di seguimento viene visualizzato come una linea continua nella schermata delle operazioni live.
    • C: [Move to the tracking range set position]
    • D: Pannello di controllo dell’inquadratura
      Azionare i comandi di pan, tilt e zoom per regolare l’inquadratura del campo di seguimento. È possibile regolare la velocità di pan, tilt e zoom separatamente.
      • Premere il pulsante (reset) per eseguire il reset di pan e tilt. Premere il pulsante quando gli indicatori POWER e NETWORK lampeggiano contemporaneamente oppure quando il pulsante [Execute Pan-Tilt Reset.] è visualizzato nel pannello di controllo dell’inquadratura.

    Nota

    • Se [Tracking Range] è configurato in maniera tale da non includere l’area di rilevamento della posizione iniziale, il rilevamento automatico non avrà luogo. Configurare [Tracking Range] in maniera da includere l’area di rilevamento.
    • Nei casi indicati di seguito sarà necessario eseguire nuovamente la configurazione.
      • Quando [Rec Format] – [Video Format] viene cambiato da 1920×1080 a 3840×2160 mentre è attivo Clear Image Zoom
      • Quando viene modificata l’impostazione di [Zoom Type]
      • Quando viene modificata l’impostazione di [Tele Convert]
      • Quando [S&Q Motion] – [Frame Rate] viene impostato su un valore superiore a 60fps
      • Quando [P/T Direction] – [Direction] – [Ceiling] viene modificato
  20. Al termine della configurazione, premere il pulsante [Next].

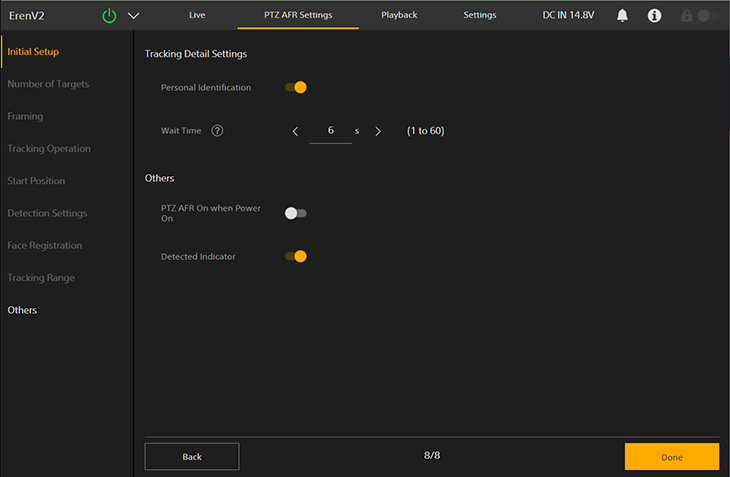

  21. Configurare le altre impostazioni nella schermata [Others].

    Configurare le impostazioni indicate di seguito, se necessario.

    • [Personal Identification]: Impostare sulla posizione di attivazione per il funzionamento normale. Impostare sulla posizione di disattivazione se si desidera che la telecamera segua automaticamente sempre un soggetto senza identificarlo. Parametro abilitato solo in modalità “Persona”.
    • [Wait Time]: Impostare il tempo di arresto dell’operazione di pan/tilt/zoom e attesa in caso di perdita del soggetto del seguimento. Parametro abilitato solo in modalità “Persona”.
    • [PTZ AFR On when Power On]: Impostare sulla posizione di attivazione per iniziare con l’inquadratura automatica PTZ abilitata all’accensione dell’unità.
    • [Frame/Area Indicator]: Impostare sulla posizione di attivazione per visualizzare un riquadro attorno al viso della persona rilevata come soggetto o candidata per il seguimento automatico. Visualizza anche il campo di rilevamento per la posizione di avvio e il campo di seguimento sulla schermata delle operazioni live.

    Suggerimento

    • Se la telecamera sposta il seguimento su una persona diversa con un viso somigliante, se il seguimento si arresta improvvisamente oppure se si verificano comportamenti indesiderati, è possibile che disattivando [Personal Identification] si possa migliorare la situazione.
  22. Al termine della configurazione, premere il pulsante [Done].

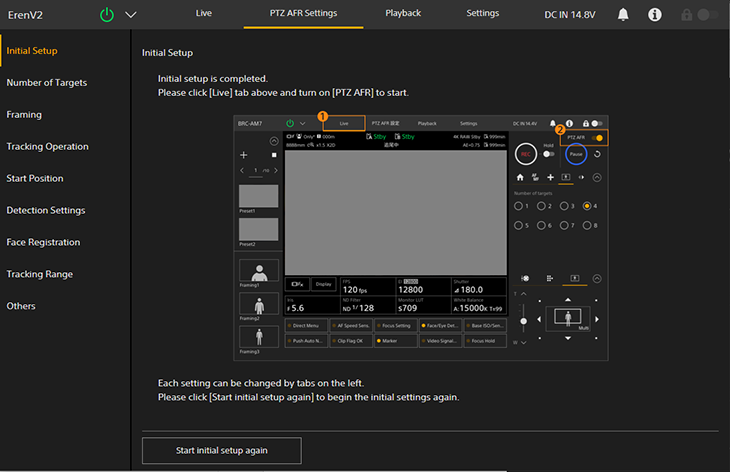

    Viene visualizzata la schermata di completamento riportata di seguito.

    Questo completa la configurazione delle impostazioni iniziali di inquadratura automatica PTZ.

Una volta completata la configurazione iniziale, è possibile aprire ogni pagina singolarmente utilizzando le voci sul lato sinistro della schermata delle impostazioni PTZ AFR. Se vengono modificate impostazioni, premere il pulsante [OK] su ciascuna pagina per applicarle.
