Collegamento all’unità di un telecomando (opzionale) tramite RS-422
Questo argomento descrive come collegare un telecomando all’unità utilizzando il connettore RS-422. La connessione RS-422 supporta connessioni con una distanza massima di 1,2 km.
È inoltre possibile collegare in cascata fino a sette telecamere utilizzando il connettore VISCA OUT.
Per configurare le impostazioni iniziali dell’unità, è necessario collegare un PC o un tablet al connettore LAN.
Nota
- Eseguire la seguente procedura prima di collegare l’alimentazione all’unità.
-
Spostare sulla posizione ON il selettore SETUP 4 situato sul pannello dei connettori dell’unità.
La comunicazione VISCA viene abilitata.
-
Utilizzando il selettore SETUP 5 sul pannello connettori dell’unità, impostare il baud rate sullo stesso valore configurato sul telecomando.
Impostazione del selettore 5 Velocità di trasmissione (baud rate) ON 38400 bps OFF 9600 bps -
Collegare il connettore VISCA IN dell’unità al connettore VISCA del telecomando utilizzando un normale cavo di rete disponibile in commercio.

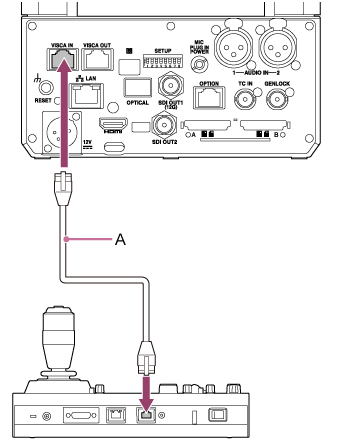

Di seguito viene mostrato un esempio di collegamento con il telecomando RM-IP500.
A: Cavo di rete disponibile in commercio
Nota
- Utilizzare un cavo di rete non incrociato.
- Per collegare un dispositivo VISCA avente connessioni di cablaggio diverse da quelle del telecomando RM-IP500, preparare un cavo di collegamento facendo riferimento alla disposizione dei pin mostrata di seguito.
Disposizione dei pin per VISCA RS-422 (a sinistra: VISCA IN, a destra: VISCA OUT)
IN OUT N. pin Funzione N. pin Funzione 1 TX− 1 RX− 2 TX+ 2 RX+ 3 RX− 3 TX− 4 GND 4 GND 5 GND 5 GND 6 RX+ 6 TX+ 7 N.C. 7 N.C. 8 N.C. 8 N.C. Fare riferimento a quanto segue per il collegamento di più telecamere in cascata.

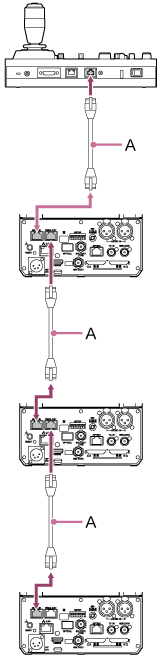

A: Cavo di rete disponibile in commercio
-
Accendere l’unità.
