Color Video CameraBRC-AM7

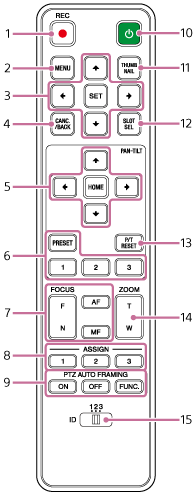

Questo argomento descrive la posizione e la funzione delle parti del telecomando a infrarossi (fornito in dotazione).

1. Pulsante REC● (START/STOP registrazione)

   Premere per avviare o arrestare la registrazione.

2. Pulsante MENU

   Premere per aprire o chiudere il menu della telecamera.

3. Pulsanti di comando GUI (pulsanti grafici a schermo)

   Premere questi pulsanti per eseguire operazioni nel menu della telecamera, nelle finestre di dialogo dei messaggi che includono pulsanti e altre funzioni di visualizzazione sullo schermo.

4. Pulsante CANC./BACK

   Premere per annullare un’impostazione o per tornare alla schermata precedente del menu della telecamera dell’unità.

5. Pulsanti di comando pan e tilt

   Premere i pulsanti freccia per eseguire i movimenti di pan e tilt della telecamera. Premere il pulsante HOME per riportare la telecamera sulla sua posizione centrale.

6. Pulsanti di comando delle posizioni di preset

   Premere e mantenere premuto il pulsante PRESET e quindi premere uno dei pulsanti da 1 a 3 per memorizzare la direzione della telecamera, lo zoom e la regolazione di messa a fuoco nel pulsante numerico premuto.

   Per richiamare le impostazioni, premere il pulsante numerico in cui sono memorizzate.

7. Pulsanti di comando della messa a fuoco

   Consentono di regolare la messa a fuoco.

   Per regolare la messa a fuoco automaticamente, premere il pulsante AF.

   Per regolare la messa a fuoco manualmente, premere il pulsante MF, quindi premere il pulsante F (lontano) per mettere a fuoco su soggetti lontani oppure il pulsante N (vicino) per mettere a fuoco su soggetti vicini.

8. Pulsanti programmabili da 1 a 3

   Ciascuno di questi pulsanti programmabili esegue le funzioni ad esso assegnate tramite il menu della telecamera.

   Assegnando la funzione [Direct Menu] a un pulsante programmabile, è possibile regolare l’esposizione, il bilanciamento del bianco ed altre impostazioni utilizzando i pulsanti di comando GUI (pulsanti grafici a schermo).

   • Per informazioni dettagliate sull’assegnazione tramite il menu della telecamera, vedere “Pulsanti programmabili”.
   • Per informazioni dettagliate sul Direct Menu, vedere “Utilizzo del Direct Menu”.

9. Pulsante PTZ AUTO FRAMING

   Pulsante ON: Esegue l’inquadratura automatica PTZ.

   Pulsante OFF: Arresta l’inquadratura automatica PTZ.

   FUNC.: Passa dal seguimento di una persona al seguimento di più persone e viceversa per l’inquadratura automatica PTZ.

10. Pulsante di alimentazione

    Premere per accendere l’unità uscendo dalla modalità standby oppure per tornare in modalità standby.

11. Pulsante THUMBNAIL

    Visualizza la schermata delle miniature che mostra i clip registrati sulla scheda di memoria dell’unità.

    • Per informazioni dettagliate sulla schermata delle miniature, vedere “Schermata delle miniature”.

    La schermata delle miniature consente di selezionare clip e controllarne la riproduzione utilizzando i pulsanti di comando GUI.

12. Pulsante SLOT SEL(selezione dello slot per schede di memoria (A) o (B))

    Se sono inserite due schede di memoria, premere questo pulsante per passare da una scheda di memoria all’altra per la registrazione.

    Premere questo pulsante mentre è visualizzata la schermata delle miniature per passare da una scheda di memoria all’altra per la visualizzazione.

13. Pulsante P/T RESET (reset pan/tilt)

    Resetta le funzioni di pan e tilt. Premere il pulsante quando gli indicatori POWER e NETWORK lampeggiano contemporaneamente oppure quando il pulsante [Execute Pan-Tilt Reset] è visualizzato nel pannello di controllo dell’inquadratura dell’app Web.

14. Pulsanti di comando dello zoom

    Per aumentare lo zoom, premere il pulsante T (telefoto).

    Per diminuire lo zoom, premere il pulsante W (grandangolo).

15. Selettore CAMERA SELECT

    Seleziona l’ID della telecamera (questa unità) per il comando tramite un telecomando a infrarossi. L’ID della telecamera viene impostato utilizzando i selettori CAMERA SETUP 1 e 2 sul pannello connettori.

    Nota

    • Se nelle vicinanze è presente un’altra telecamera con lo stesso ID, potrebbe anch’essa rispondere ai comandi del telecomando a infrarossi in dotazione. Se sono presenti telecamere situate vicine tra loro, si consiglia di configurare ID diversi.

Batteria del telecomando a infrarossi

Il telecomando a infrarossi richiede due batterie AA (LR6).

Inserire le batterie nel telecomando a infrarossi come mostrato nella figura seguente.
